ERS CDV
10 ERS CDV Quick Reference Guide

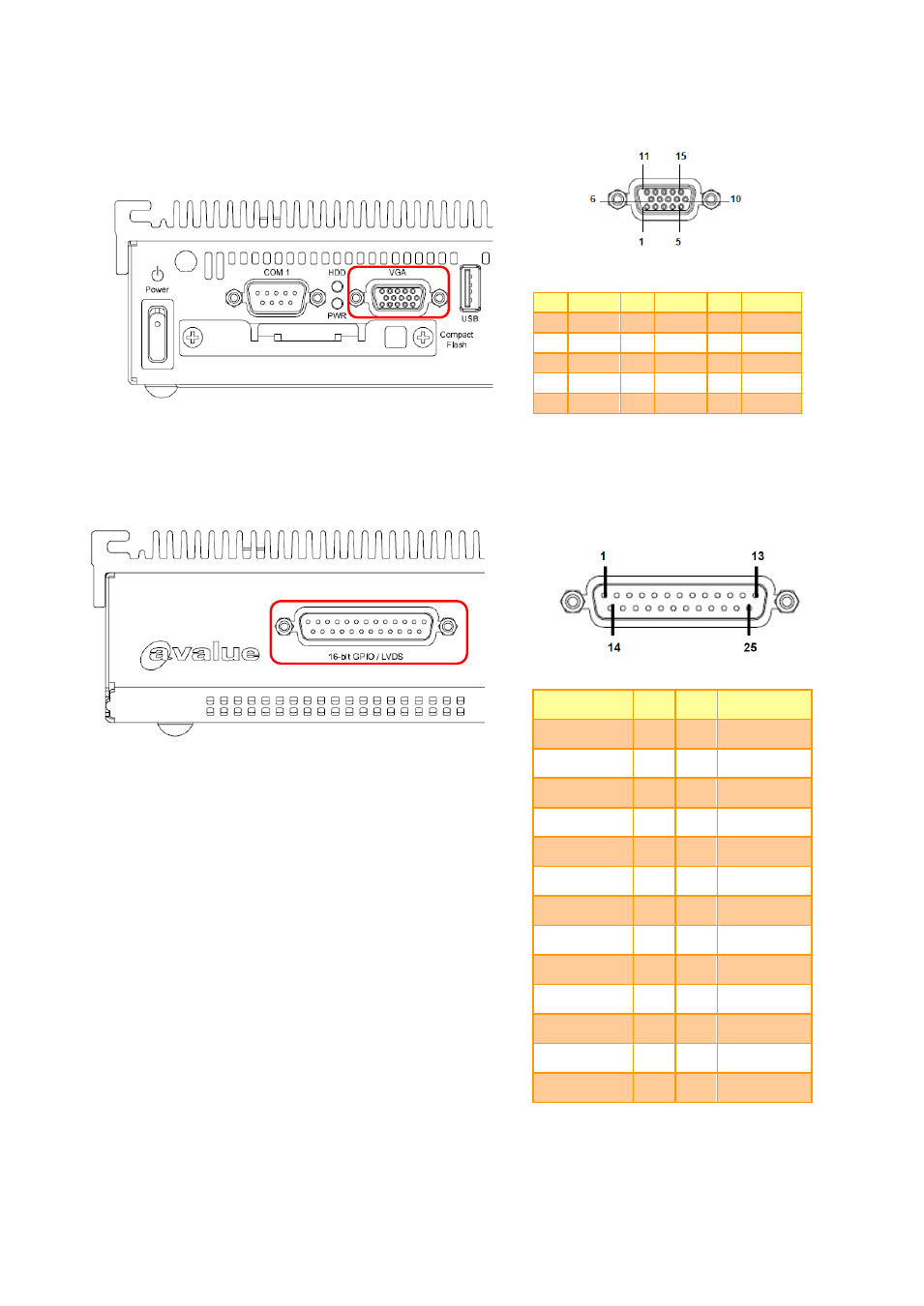

2.2.3 VGA connector (VGA)
PIN Signal PIN Signal PIN Signal
1 R 6 GND 11 NC
2 G 7 GND 12 DATA
3 B 8 GND 13 HSYNC
4 NC 9 +5V 14 VSYNC
5 GND 10 EN# 15 CLK
2.2.4 General purpose I/O connector ( 16-bit GPIO/LVDS )
Signal PIN PIN Signal
DI 0 1 14 DI 0
DI 1 2 15 DI 1
DI 2 3 16 DI 2
DI 3 4 17 DI 3
DI 4 5 18 DI 4
DI 5 6 19 DI 5
DI 6 7 20 DI 6
DI 7 8 21 DI 7
NC 9 22 NC
SMB_CLK 10 23 SMB_DATA
NC 11 24 NC
NC 12 25 +5V
GND 13
