Avalue ENX-LX800 User Manual
Page 26

ENX-LX800
26

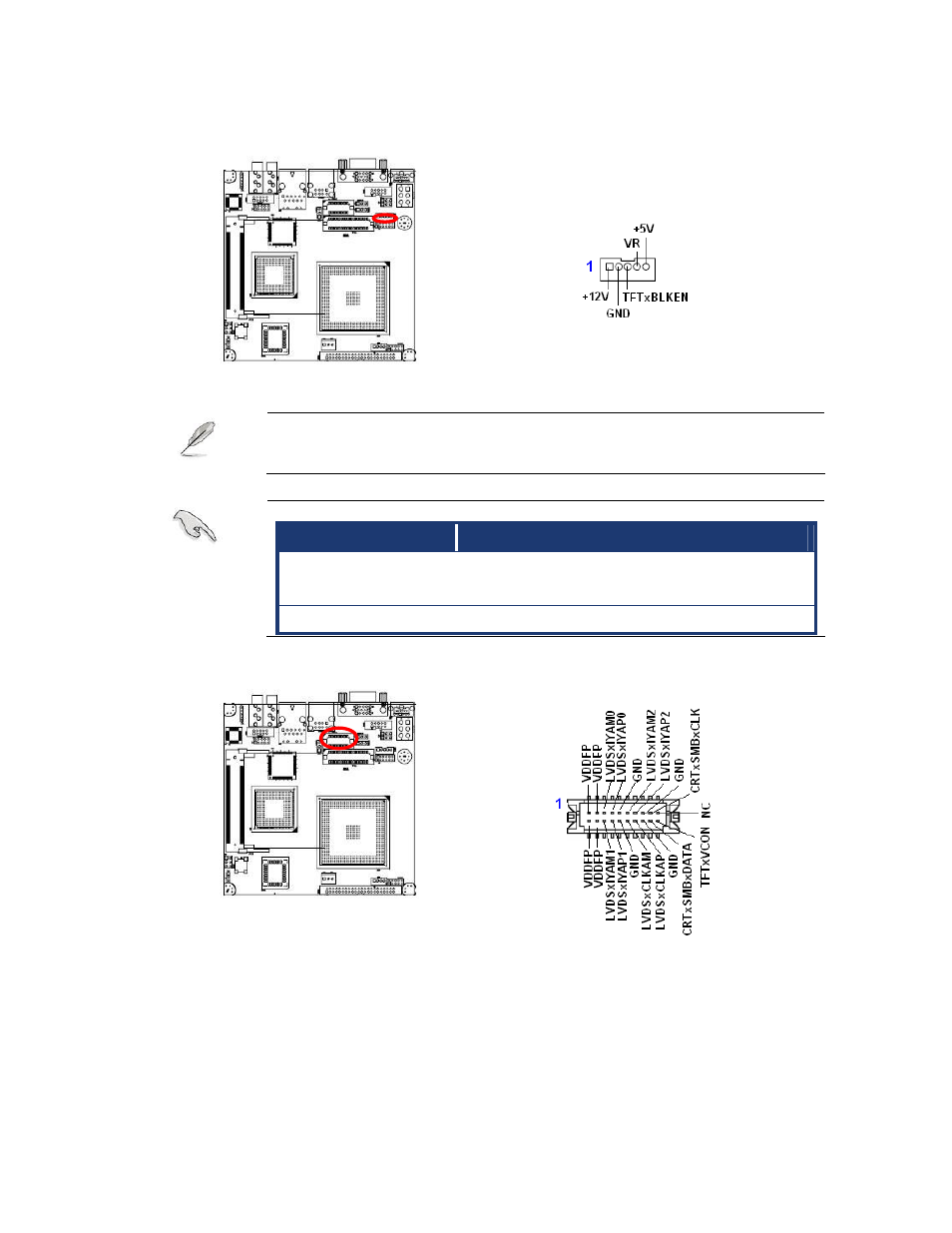

1.6.13
LCD Inverter Connector (LCDB1)
For inverters with adjustable Backlight function, it is possible to control
the LCD brightness through the VR signal controlled by
LCDPJ1.
Please see the
LCDPJ1 section for detailed circuitry information.
Signal Description
Signal
Signal Description
VR
Vadj=0.75V ~ 4.25V
(Recommended: 4.7KΩ, > 1/16W)
TFTxBLKEN
LCD backlight ON/OFF control signal
1.6.14
LVDS Connector (LVDS1)
