italiano 13 Irony XL
5. Istruzioni di assemblaggio e di smontaggio
Sicura per il trasporto
Per togliere la sicura per il trasporto procedere nel
modo seguente:
• Smontare il cassetto ceneri: estrarre il cassetto
fino all'arresto, poi sollevarlo e sfilarlo
completamente.
• Togliere le due viti che fissano l’Irony al
bancale.
Per togliere la sicura dell'antina a scomparsa,
tagliare la fascetta in plastica visibile nel vano
portalegna in fondo a sinistra.
Fig. 6: Pannello posteriore

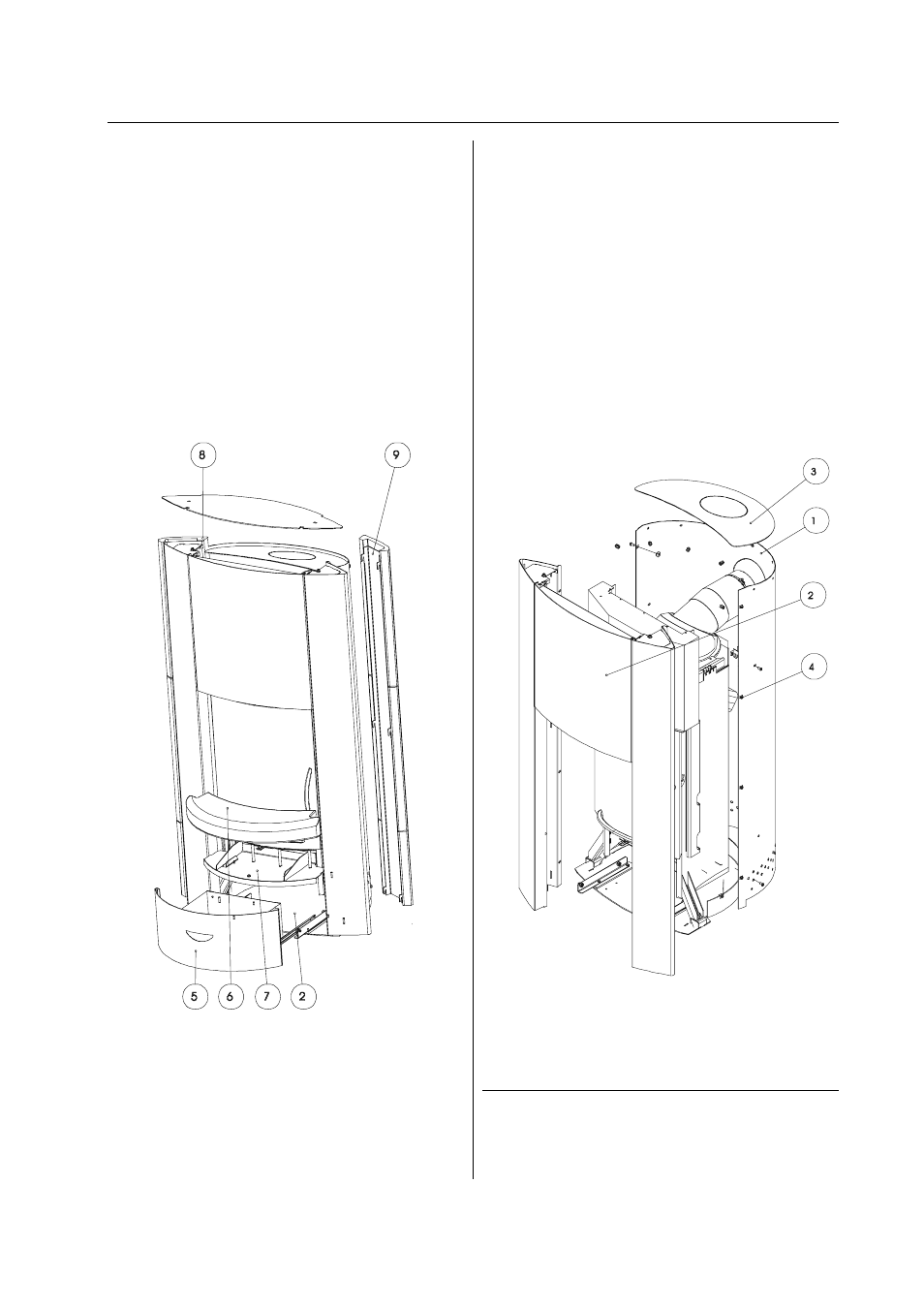

Rivestimento
Per facilitare le operazioni di trasporto è possibile
smontare le seguenti parti del rivestimento:
1.
Sollevare il piano superiore (Pos. 3).
2. Estrarre il cassetto portalegna e toglierlo
completamente (Pos. 5).
3.
Togliere la ceramica frontale ad altezza
cassetto ceneri (Pos. 6) sollevandola dal supporto
(Pos. 7).
4.
Se il modello è provvisto di rivestimento
laterale in ceramica, sollevare l'elemento destro e
sinistro (Pos. 8 e 9) per sganciarli e smontarli.
5.
Svitare le 8 viti (Pos. 4) – 4 per il lato
sinistro e 4 per quello destro – dal pannello
posteriore (Pos. 1).
6.
Smontare l'intero rivestimento (Pos. 2)
sollevandolo.
Procedere in senso inverso per rimontare le parti.
Fig. 7: Elementi del rivestimento
6. Kit per Irony XL
Questo modello è disponibile con apertura a
scomparsa o con apertura a battente.
