Istruzioni di assemblaggio e di smontaggio, Rivestimento – Austroflamm Irony M User Manual
Page 15

italiano
13 Irony
M
5. Istruzioni di assemblaggio e di smontaggio
Rivestimento
Per facilitare le operazioni di trasporto è possibile
smontare le seguenti parti del rivestimento:
1. Sollevare la griglia frontale superiore (Pos. 1).
2. Togliere le due viti (Pos. 6).
3. Asportare ora l'elemento anteriore in ghisa del
piano superiore (Pos. 2)
4. Togliere le ceramiche del piano superiore (per
versioni con rivestimento acciaio) (Pos. 4 e 5).
5. Sollevare e sganciare il rivestimento laterale
sinistro e destro (Pos. 7 e 8).
6. Per non danneggiare la ceramica frontale ad
altezza cassetto ceneri (Pos. 3), svitare le 2 viti
(Pos. 9) dal rivestimento dello zoccolo (Pos.
10) e togliere la ceramica dal davanti.
Procedere in senso inverso per rimontare le parti.

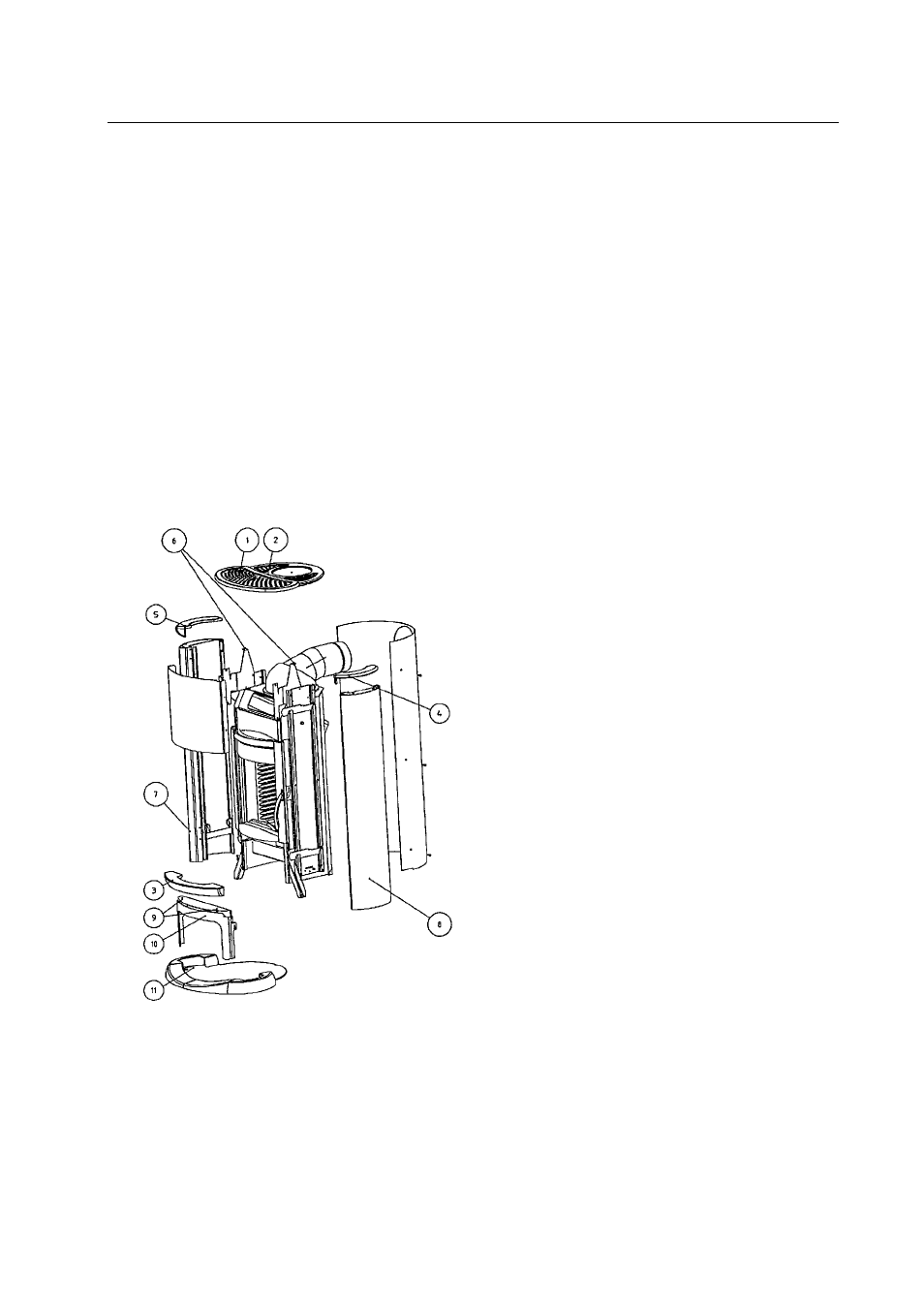

Fig. 6: Elementi del rivestimento
