20
Français
Caractéristiques
techniques de la pompe
CAT 67DX
Huile : Utiliser du DP70
Volume d’huile : 319,4 ml (10,8 onces)

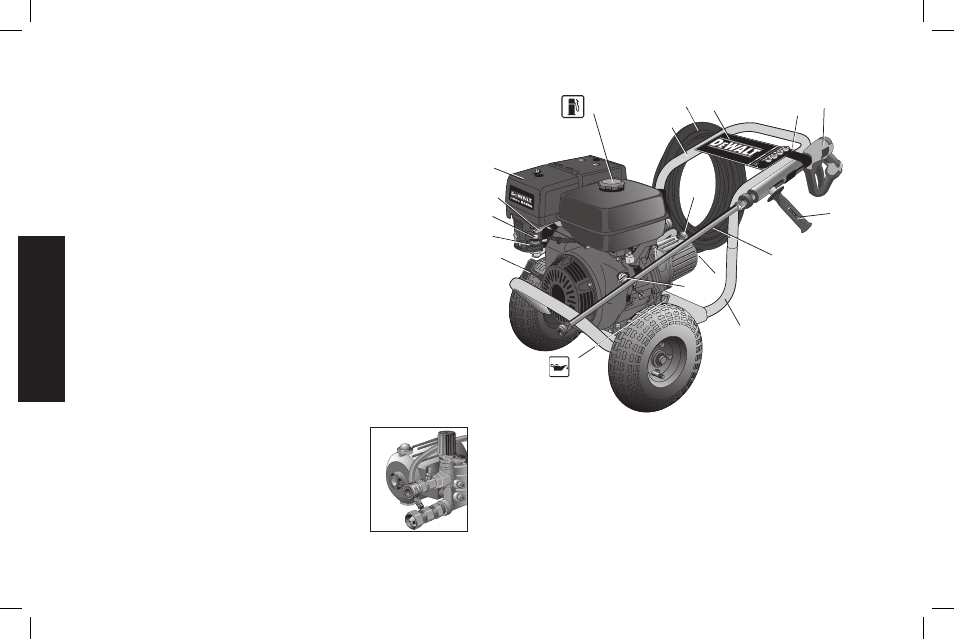

A. Module de poignée
B. Cadre
C. Tuyau haute pression
D. Pistolet de pulvérisation
professionnel
E. Tube de pulvérisation à
changement rapide
F. Panneau
G. Porte-buse
H. Bouchon du réservoir d’huile
de la pompe haute pression
I. Jauge graduée/Bouchon du
réservoir d’huile du moteur
J. Pompe haute pression
K. Moteur
L. Commande d’étrangleur
M. Poignée de démarrage
N. Levier de la soupape à
essence
O. Interrupteur moteur
P. Bouchon du réservoir
d’essence
Q. Levier de contrôle de
l’étrangleur
R. Poignée latérale
LAVEUSE HAUTE PRESSION, MODÈLE DP3700
Moteur
Se reporter au mode d’emploi du moteur pour l’emplacement et
l’utilisation des commandes moteur.
K
D
E
C
L
N
A
M
F
B
G
J
H
O
I
P
Q
FIG. 1
R
