BESCHREIBUNG
In Beschallungsapplikationen wird heute bestmögliche Qualität für
unterschiedlichste Arten von Events gefordert. Dabei wird auf die
universelle Einsetzbarkeit eines Boxentyps grösster Wert gelegt um
auch unter Einsatzbedingungen auf wechselnde Anforderungen
problemlos reagieren zu können. Die DYNACORD VL122 ist sowohl
vom akustischen als auch vom mechanischen Design her für multi-
funktionale Anwendungen optimiert. Umfangreiches Montagezubehör
und eine zurückhaltende optische Gestaltung erlauben die Verwendung
der VL122 auch in anspruchsvollster Umgebung.
Die VL122 ist aus extrem stabilem Birkenmultiplex mit 2-Komponenten-
lackierung gefertigt und widersteht härtesten Anforderungen bei
Transport und Einsatz. Für den Tieftonbereich wird der robuste DND
12350 eingesetzt. Der Mittel-Hochtonbereich wird von einem CAD
optimierten 90°*45° Constant Directivity Hochtonhorn abgestrahlt das für
horizontale Anwendungen auf einfachste Weise um 90° gedreht werden
kann. Als Antrieb findet ein Electro-Voice ND6 1.4“ Neodym Verwendung
der sich durch eine brillante Hochtonwiedergabe auszeichnet. Die VL122
kann von der Betriebsart ‚passiv’ auf aktiven Zweiwegbetrieb (‚biamped’)
von aussen umgeschaltet werden und sowohl mit konventionellen
Controllern, z.B. DYNACORD DSP244 als auch mit DYNACORD
H2500, H5000 mit RCM-26 DSP Modulen angesteuert werden. Linear-
Phase FIR (Finite Impulse Response) Werkspresets und Presets für
konventionelle Digitalcontroller sind verfügbar und über die IRIS-Net PC
Software problemlos bedienbar.
Mit den EASE und Ulysses Datenfiles sind auch anspruchsvollste
Simulationen schnell und präzise durchführbar.
Neben der Verwendung als Fullrangebox für qualitativ höchstwertige
Musik- und Sprachübertragung eignet sich die VL122 besonders auch
als Satelliten- und Delaybox in grösseren Anlagensystemen.
Die Lautsprecherkomponenten sind durch die vollelektronische VOICE
COIL TRACKING PROTECTION und Halogenprotectoren gegen
thermische Überlastung präzise geschützt. Extrem leistungsstarke
Endstufen können deshalb zur Erzielung größtmöglicher Dynamik
als Antrieb verwendet werden ohne daß, auch bei Fehlbedienung,
eine thermische Überlastung der Schwingspulen auftreten kann. Im
Überlastungsfall wird die Leistung ‚weich’ auf sichere Werte reduziert.
Störend wahrnehmbare Abschaltvorgänge wie bei herkömmlichen
Protections treten also nicht auf.
Die Frontabdeckung ist in schwarzem Akustikschaum auf einem
robusten, pulverbeschichtetem Stahlgitter ausgeführt.
Die SPEAKON Buchsen im Anschlussfeld sind versenkt eingebaut.
Mit einem umfangreichen TÜV zertifiziertem Montagezubehör kann
die VL122 problemlos für unterschiedlichste Anforderungen optimal
ausgestattet werden.
Zwei stabile Tragegriffe und der eingebaute Hochständereinsatz
ermöglichen einen bequemen Transport und optimale Aufstellung.
Als Zubehör ist eine robuste, strapazierfähige und wasserabweisende
Schutzhülle erhältlich.
DESCRIPTION
Today’s sound reinforcement and public address applications require
equipment that guarantee exceptional sound quality for a large variety
of different events. Multi-functionality is a must in order to be able to
react on-site to varying customer demands. The DYNACORD VL122
2-way fullrange cabinet has been optimized acoustically and mechanically
for multi-functional applications. With a variety of mounting accessories
and decent cosmetics the VL122 is ideally suited to be used in most
demanding applications.
The VL122 is manufactured from birch plywood and therefore extremely
resistant against abuse on the road. The surface is painted with a black
2-component paint that can easily be renovated if sometimes necessary.
For the low frequencies and mid frequencies the rugged DND 12350
Transducer is used. High frequencies are radiated from a rotatable
90°*45° CAD optimized constant directivity horn equipped with an
Electro-Voice ND6 1.4” driver.
The VL122 can be used in passive fullrange mode and can be switched
from the outside to ‘biamped’ operation. Linear-Phase FIR factory
presets for the IRIS-Net RCM-26 module and factory presets for regular
digital speaker controllers, e.g. DSP244 are available.
EASE and Ulysses data allow fast and precise simulations.
The VL122 can be used as a general purpose stand-alone fullrange
cabinet and as a satellite or delayed system cabinet in larger set ups.
Every transducer is protected against thermal overload with an electronic
circuit called VOICE COIL TRACKING PROTECTION and halogen
protectors. This circuit senses the terminal voltages of the transducers
and simulates the thermal behaviour of the tranducers’ voice coils. In
case of a potential thermal overload the power applied to the speakers
is reduced to a safe level. The VOICE COIL TRACKING PROTECTION
exhibits ‘soft’ switching characteristics, so no annoying clicks or pops are
audible. The circuitry automatically resets after the voice coil temperature
has reached a safe value.
Extremely durable acoustic foam mounted to a strong powder-coated
steel grille protects the loudspeaker components against any mechanical
damage.
The recessed mounted SPEAKON-type connectors allow hazzle-free
operation of the VL122 cabinet.
A large variety of TUV certified mounting accessories is available.
A protective cover is available as an option.

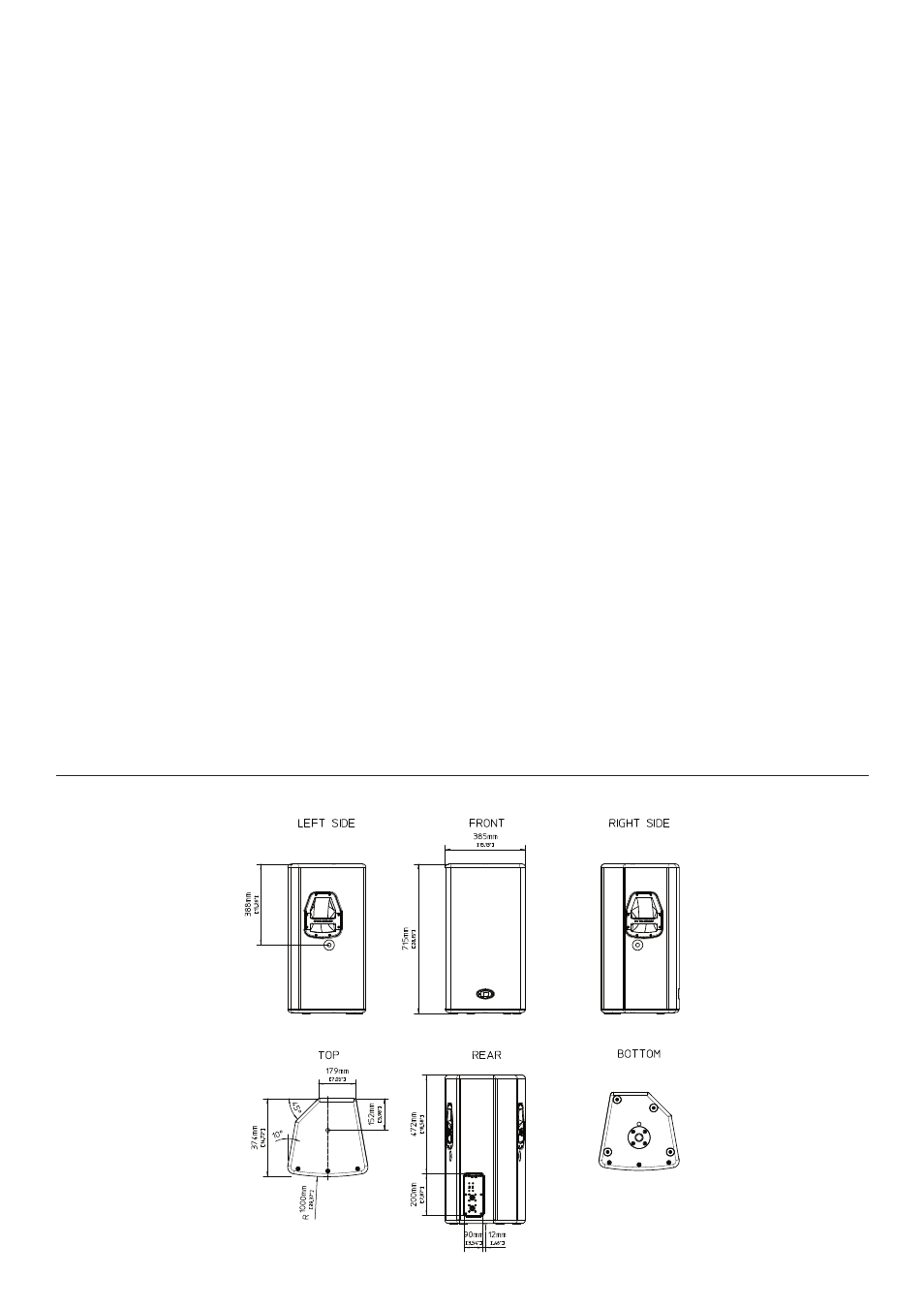

Abmessungen / Dimensions (in mm)
