DESCRIPTION
Today’s sound reinforcement and public address applications require
equipment that guarantee exceptional sound quality for a large variety of
different events. Multi-functionality is a must in order to be able to react
on-site to varying customer demands. The DYNACORD VL262 2-way
fullrange cabinet has been optimized acoustically and mechanically for
multi-functional applications. With a variety of mounting accessories
and decent cosmetics the VL262 is ideally suited to be used in most
demanding applications.
The VL262 is manufactured from birch plywood and therefore extremely
resistant against abuse on the road. The surface is painted with a black
2-component paint that can easily be renovated if sometimes necessary.
For the low frequencies and mid frequencies two ultra-low distortion
DND 6130-16 Neodymium transducers are used. High frequencies are
radiated from a rotatable HPT94 constant directivity horn equipped with
an Electro-Voice DH3 driver.
Linear-Phase FIR factory presets for the IRIS-Net RCM-26 module and
factory presets for regular digital speaker controllers, e.g. DSP244 are
available.
EASE and Ulysses data allow fast and precise simulations.
The VL262 can be used as a general purpose stand-alone fullrange
cabinet and as satellite or delayed system cabinet in larger set ups.
Professional halogen protectors and thermal circuit breakers protect the
components against short-term thermal overload. The protection circuitry
exhibits ‘soft’ switching characteristics, so no annoying clicks or pops are
audible. The circuitry resets automatically after the voice coil temperature
has reached a safe value.
Extremely durable acoustic foam mounted to a strong powder-coated
steel grille protects the loudspeaker components against any mechanical
damage.
The recessed mounted SPEAKON-type connectors allow hazzle-free
operation of the VL262 cabinet in mounting positions near walls or
ceilings.
Two metric M10 inserts on the sides can be used for mounting of the
FBVL262 flying bracket. Two metric M10 inserts on top and bottom of the
cabinet carry the MB262UMH mounting bracket. Four metric M6 inserts
on the rear side can be used for customary ball-and-socket-joint wall
mount accessories.
A protective cover is available as an option.
BESCHREIBUNG
In Beschallungsapplikationen wird heute bestmögliche Qualität für
unterschiedlichste Arten von Events gefordert. Dabei wird auf die
universelle Einsetzbarkeit eines Boxentyps grösster Wert gelegt um auch
unter Einsatzbedingungen auf wechselnde Anforderungen problemlos
reagieren zu können. Das DYNACORD VL262 2-Weg Fullrange
Kabinett ist sowohl vom akustischen als auch vom mechanischen
Design her für multi-funktionale Anwendungen optimiert. Umfangreiches
Montagezubehör und eine zurückhaltende optische Gestaltung erlauben
die Verwendung der VL262 auch in anspruchsvollster Umgebung.
Die VL262 ist aus extrem stabilem Birkenmultiplex mit 2-
Komponentenlackierung gefertigt und widersteht härtesten Anforderungen
bei Transport und Einsatz. Für den Tief- und Mitteltonbereich werden
zwei extrem klirrarme Neodymchassis DND 6130-16 verwendet. Der
Hochtonbereich wird von einem Constant Directivity HPT94 Hochtonhorn
abgestrahlt das für horizontale Anwendungen auf einfachste Weise
um 90° gedreht werden kann. Als Treiber findet ein Electro-Voice
DH3 Verwendung der sich durch eine brillante Hochtonwiedergabe
auszeichnet.
Für die VL262 sind Linear-Phase FIR (Finite Impulse Response)
Werkspresets und Presets für konventionelle Digitalcontroller verfügbar.
Mit den EASE und Ulysses Datenfiles sind problemlos auch
anspruchsvollste Simulationen schnell und präzise durchführbar.
Neben der Verwendung als Fullrangebox für qualitativ höchstwertige
Musik- und Sprachübertragung eignet sich die VL262 besonders auch
als Satelliten- und Delaybox in grösseren Anlagensystemen.
Die Lautsprecherkomponenten der VL262 sind durch Halogenprotectoren
gegen thermische Überlastung geschützt. Im Überlastungsfall wird die
der Box zugeführte Leistung ‚weich’ reduziert, Störend wahrnehmbare
Abschaltvorgänge wie bei normalen Protections treten also nicht auf.
Die Frontabdeckung ist in schwarzem Akustikschaum auf einem
robusten, pulverbeschichtetem Stahlgitter ausgeführt.
Die SPEAKON Buchsen im Anschlussfeld sind versenkt eingebaut und
gestatten auch wandnahe Befestigung. Zwei M10 Gewindeeinsätze
seitlich sind für die Montage der FBVL262 Schwenk- und Neigebügels
vorgesehen. Oben und unten befinden sich zwei M10 Gewindeeinsätze
zur Montage der MB262UMH Wandhalterung. Vier M6 Gewindeeinsätze
auf der Rückwand dienen zur Befestigung handelsüblicher Kugelgelenk
Wandhalterungen
Zwei M10 Gewindeeinsätze seitlich sind für die Montage des
FBVL262 Schwenk- und Neigebügels vorgesehen. Oben und unten
befinden sich zwei M10 Gewindeeinsätze zur Montage der MB262UMH
Wandhalterung. Vier M6 Gewindeeinsätze auf der Rückwand dienen zur
Befestigung handelsüblicher Wandhalterungen mit Kugelgelenk.
Als Zubehör ist eine robuste, strapazierfähige und wasserabweisende
Schutzhülle erhältlich.

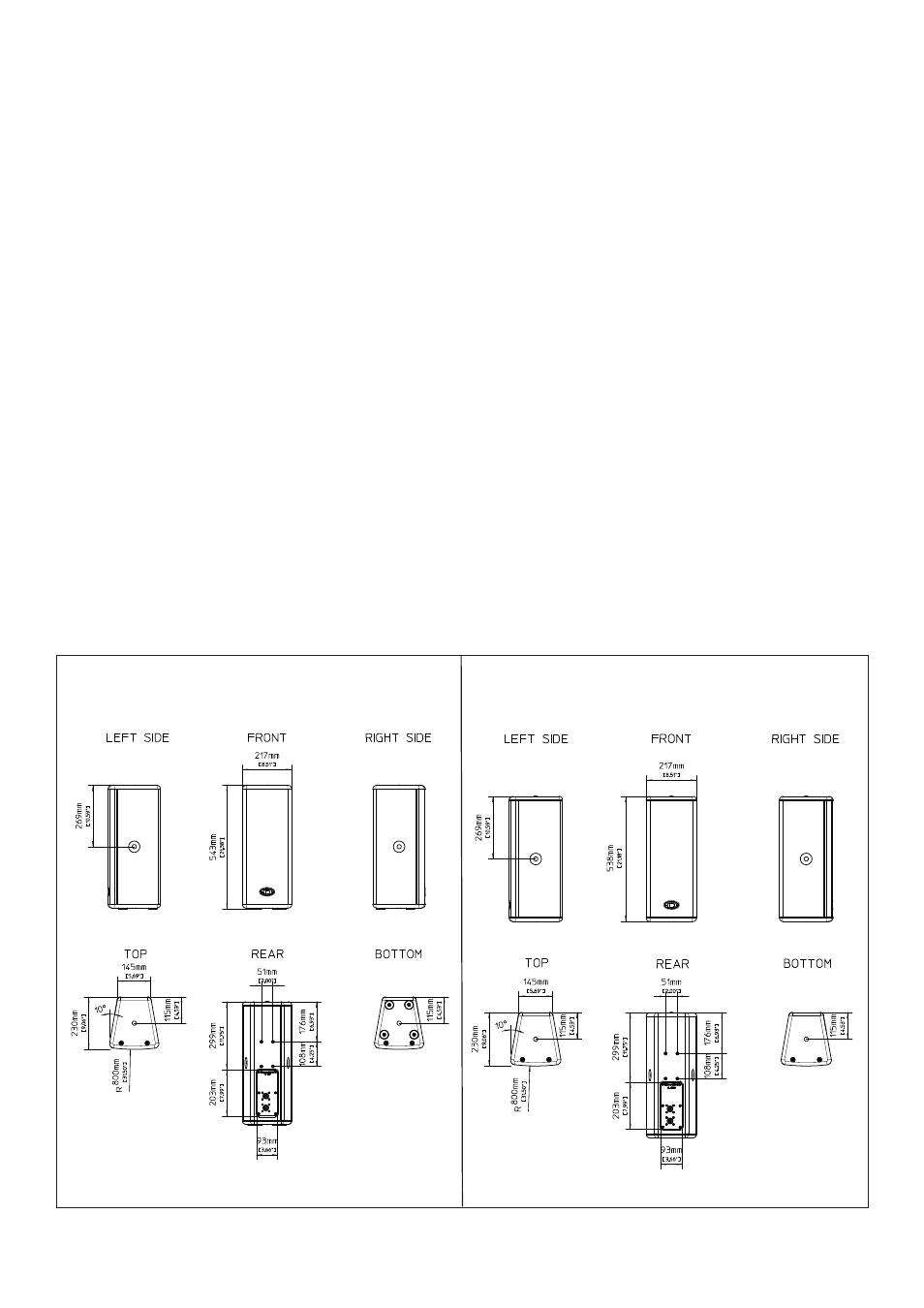

Abmessungen / Dimensions (in mm) VL 262 Abmessungen / Dimensions (in mm) VL 262W
