7 Fr
Filtre Tous Usages Modèle PA212102
Pour Pièces de Rechange, appeler 1-800-543-6400
Correspondance:
The Campbell Group
Attn: Parts Department
100 Production Drive
Harrison, Ohio 45030 U.S.A.
S’il vous plaît fournir l’information
suivante:
- Numéro de modèle
- Numéro de Série (si présent)
- Description et numéro de la pièce
Liste de Piecès de Rechange
1 Élément du filtre ●, ■ 1
2 Joint torique du bol ■ 1
3 Bol de polycarbonate SV040800AV 1
■ Kit d’élément du filtre SX129100AV 1
● Éléments du filtre de rechange PA116500AV 2
Nº Numéro
Réf. Description de Pièce Qté.
l’utilisation des raccords,
accouplements, etc. inutiles qui
peuvent limiter la circulation d’air.
Utilisez le ruban Teflon
® pour tous
les filets.
5. Brancher la source d’air à l’orifice
d’arrivée
Fonctionnement
Avant de pressuriser le système ,
s’assurer que le bol est bien verrouillé
en place en le poussant dans le corps
du filtre et en tournant dans le sens des
aiguilles d’une montre pour verrouiller.
Entretien
Dissiper toute la pression
avant d’essayer de monter,
de déplacer ou de procéder
au service ou à l’entretien du système
d’air. Sinon, vous risquerez des
blessures personnelles et/ou dégâts
matériaux.
Toujours
dépres-
suriser le modèle avant d’enlever le bol
afin d’éviter des blessures personnelles
et/ou dégâts matériaux. Le bol peut
! AVERTISSEMENT
! AVERTISSEMENT
être sous pression s’il est difficile à
enlever.
1. Vérifier et remplacer les joints et
bols fendus, endommagés ou usés.
Essuyer les bols avec un chiffon
propre et sec.
2. Remplacer ou nettoyer la
cartouche filtrante
périodiquement. Enlever la
cartouche filtrante et la frapper
légèrement sur une surface dure
ou utiliser un pistolet à air
comprimé pour y souffler la saleté.
3. Vidanger les bols au moins une fois
par quart de travail. Pour éviter
toute aspersion ou vaporisation,
couvrir le bas du filtre d’un chiffon
et tourner le drain manuel.
4. Installer le bol à nouveau et
s’assurer qu’il soit verrouillé avec
sûreté avant de mettre le modèle
en service.
Service Technique
Pour de l’information concernant le
fonctionnement ou la réparation de ce
produit, s’il vous plaît composer 1-800-
543-6400.
Installation (Suite)
2. Bien monter le filtre en position
verticale aussi près que possible de
la connexion de l’outil
pneumatique.
3. Vérifier que la flèche pointe vers la
sortie. (Voir la figure 2.)
4. Utiliser la tuyauterie de même taille
que celle présente pendant
l’installation du modèle. Éviter
6 Fr
Filtre Tous Usages Modèle PA212102
Acetaldéhyde
Acide Acétique
(concentré)
Acétone
Acrylonitrile
Ammoniaque
Fluorure d’ammonium
Ammoniaque
Sulfure d’ammonium
Adhésifs et agents
d’étanchéité anaérobie
Antigel
Benzène
Acide Benzoïque
Benzyl alcool
Liquides pour freins Bromobenzène
Acide Butyrique
Acide Carbolique
Bisulfure de carbone
Tetrachlorure de carbone
Solution de potasse
caustique
Solution de soude
caustique
Chlorobenzène
Chloroforme
Crésol
Cyclohexanol
Cylohexanone
Cyclohexène
Diméthyl formamide
MARQUES DE MATÉRIAUX QUI ATTAQUENT
MATÉRIAUX QUI ATTAQUENT LE PLASTIQUE POLYCARBONATE (LISTE PARTIELLE)
Dioxane
Éthane tetrachloride
Acétate d’Éthyl
Éther d’Éthyl
Éthylamine
Éthylène chlorohydrine
Bichlorure d’Éthylène
Éthylène glycol
Acide Formique
(concentré)
Freon (refrig. & propul.)
Essence (très aromatique)
Hydrazine
Acide Hydrochlorique
(concentré)
Diluant de laque Alcool méthylique
Chloride de Méthylène
Salicylate de Méthylène
Mike of lime (CaOH)
Acide Nitrique
(concentré)
Nitrobenzène
Laque Nitrocellulose
Phénol
Hydroxy chloride
Phosphoreux
Trichloride Phosphoreux
Acide Phopionic
Pyridine
Hydrate de Soude
Sulfure de Soude Styrène
Acide Sulfurique
(concentré)
Chloride Sulphureux
Tetrahydronaphthalène
Tiophène
Toluène
Térébenthine
Xylène
Perchloréthylene et autres
Atlas "Perma-Guard"
Buna N
Cellulube #150 et #220
Ciment Crylex #5
* Eastman 910
Garlock #98403
(polyuréthane)
Haskel #568-023
Hilgard Co.'s hil phene
Huile Houghton & Co. #1120, #1130 et #1055
Houtosafe 1000
Kano Kroil
Huile de décapage
Keystone #2
*Loctite 271
*Loctite 290
*Loctite 601
*Loctite Téflon-Agent
d’étanchéité Huile Marvel Mystery Oil
Minn Rubber 366Y
National Compound #N11
"Nylock" VC-3
Parco #1306 Neoprene
*Permabond 910
Petron PD287
Prestone
Pydraul AC
Huile Sears Regular Motor Oil
Huile Sinclair "Lily White"
Stauffer Chemical
FYRQUEL #150
Stillman #SR 269-75 (poly-
uréthane)
Stillman #SR 513-70
(néoprène)
Tannergas
Telar Huile Tenneco andrerol
#495 & #500
Titon
*Vibra-tite
Zerex
*Si en forme brut liquide.
Flèche de
débit d’air

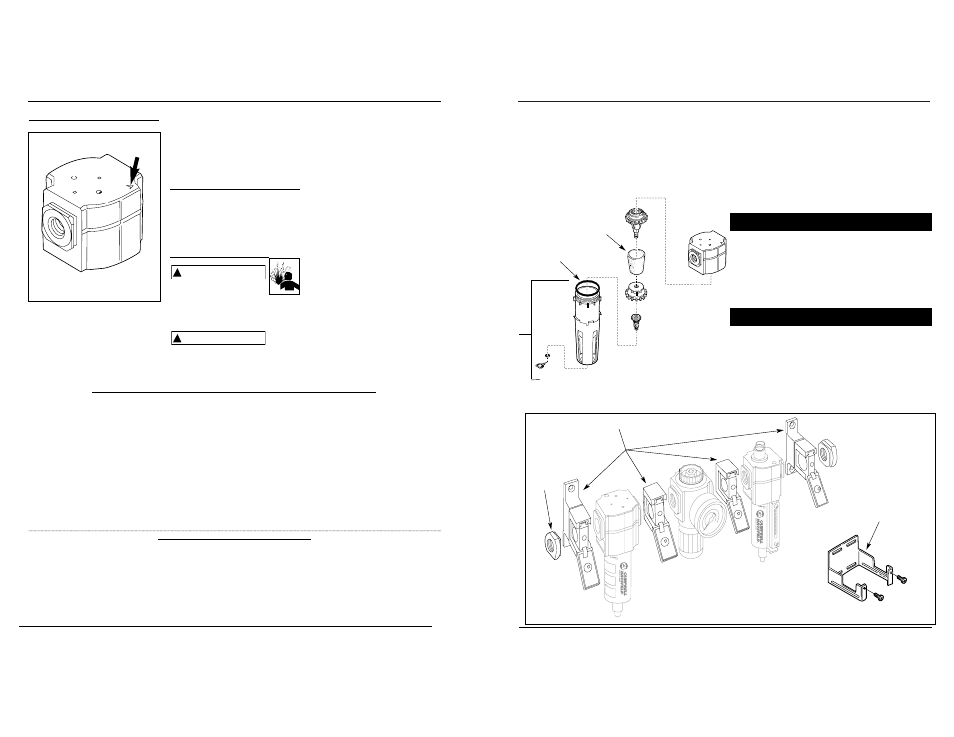

Figure 2 Détail illustrant
l’emplacement de la flèche de débit
d’air
2
3
1
7, 8, & 9
4
5
Figure 3
Liste de Pièces en Option*
4 Fixation modulaire PA117600AV 1
5 Fixation murale PA117500AV 1
6 Bol de métal de rehcange SV040700AV 1
7 Adaptateur modulaire de tuyau 1/4 po BC411900AV 1
8 Adaptateur modulaire de tuyau 3/8 po BC412000AV 1
9 Adaptateur modulaire de tuyau1/2 po BC412100AV 1
*Vendu séparément
Nº Numéro
Réf. Description de Pièce Qtй.
