ESPECIFICA a О N ES
Sistema conductor
Tamaño
Punto de pixel
Brillo
Contraste
Ángulo visible
Tiempo de respuesta
Video
Frecuencia H
Frecuencia V
Display Colors
Dot Clock
Max. Resolution
Plug & Play
Consumo de
potencia
(a 200 nits)
Modo Activado
potencia
Apagado/Modo
en espera_______
Conector de entrada
Señal de vídeo de entrada
Tamaño máximo de pantalla
Fuente de alimentación
Consideraciones medioambientales
Dimensioner
Weight (N. W.)
Controles
externos:
Interruptor
LCD Color TFT
21,5" wide (55 cm)
0,248mm( H ) x 0,248mm( V )
200cd/m 2 (típico)
20000:1 Max (ACM)
90° (H), 65° (V)
5 ms
Interfaz analógica R,G,B
30kHz - 80kHz
16,7M Colors
1920 x1080 @60Hz
VESA DDCCI/ DDC2B
32,6W (typ.)
0,49W (typ.)
0,32W (typ.)
D-Sub
DVI-D 24pin(Sólo en modelos con entrada dual)
Analógica:0,7Vp-p(estándar), 75 OHM, Positiva
Señal digital (Sólo en modelos con entrada dual)(Opcional)
Horizontal :476,64mm, Vertical :268,11mm
100-240VAC,50/ 60Hz
Temperatura 5° a 35°C, Temperatura de almacenamiento: -20° a 60°C,
Humedad de funcionamiento: 10% a 85%
511,3 x 370x 199,4 (BxHxD)mm
3,5 kg Unit (net)
Botón de encendido, < / >, MENÚ / INTRO, Botón Ajuste automático /
Salir,empowering(Encender)
Contraste, Brillo, ACM On/Off, Nicidez, Reloj H. Posición V. Posición, Cálido,
Frio,Temperatura de color RGB, Idioma, OSD tiempode espera,Auto
configuración(Sólo Modelo de entrada analógico),Selección de señal de
entrada (sólomodelos con entrada Dual ),Modo Ancho, DDCCI
On/Off, Informaciónde pantalla, Reiniciar, Salida______________________________
* Todo el contenido de este manual está sujeto a cambios sin previo aviso.
Cumplimiento legal
C€ F© Ш NOM
N214
A.
lOvRnainitfKi
ISO
A BAUART behi O ft
9241-307 IPV TYPE
с
G © ^
R43004
. _ Lamp(8) Contain
X3jKi iHgJ
Instructions de Sécurité
Observez les instructions de sécurité suivantes lors de la connexion et de l'utilisation de votre moniteur:
• Assurez-vous que votre moniteur est dans la bonne norme électrique d'alimentation CA disponible
dans votre région.
• Placez votre moniteur près d'une prise électrique facile d'accès.
• Posez le moniteur sur une surface solide et manipulez-le avec soins. L'écran pourrait être endommagé
en cas de chute et de coup brusque ou par un outil pointu ou abrasif.
• Installez votre moniteur dans un endroit le moins humide possible et avec le moins de poussière
possible.
• N'utilisez jamais votre moniteur si le câble d'alimentation est endommagé. Ne laissez aucun objet
posé sur le câble d'alimentation et gardez-le loin du passage de personnes.
• N'insérez jamais d'objets métalliques dans les ouvertures du moniteur. Ceci pourrait provoquer un
danger d'electrocution.
• Pour éviter une électrocution, ne jamais toucher l'intérieur du moniteur. Seul un technicien qualifié
professionnel peut ouvrir le boîtier du moniteur.
• Assurez-vous de tenir la fiche de la prise au lieu du câble lui-même lorsque vous déconnectez le
moniteur de la prise électrique murale.
• Les orifices sur le boîtier du moniteur sont faits pour la ventilation. Pour éviter toute surchauffe, les
orifices ne doivent être pas obstrués ou couverts. De plus, évitez d'utiliser le moniteur sur un lit, un
divan, un tapis ou autres surfaces molles. Ceci pourrait bloquer les rainures de ventilation en bas du
boîtier. Si vous placez le moniteur dans une bibliothèque ou dans d'autres espaces enfermés, assurez-
vous que la ventilation est suffisante.
• N'exposez pas le moniteur à la pluie et ne l'utilisez pas près de l'eau. Si le moniteur reçoit de l'eau
accidentellement, débranchez-le immédiatement et contactez un vendeur agréé. Vous pouvez nettoyer
l'extérieur du moniteur avec un tissu humide si nécessaire, mais assurez-vous d'avoir débranché le
moniteur au préalable.
• Si votre moniteur ne fonctionne pas correctement- en particulier, si un bruit anormal ou des odeurs
sortent du moniteur-débranchez-le immédiatement et contactez un vendeur agrée ou le centre de
dépannage.

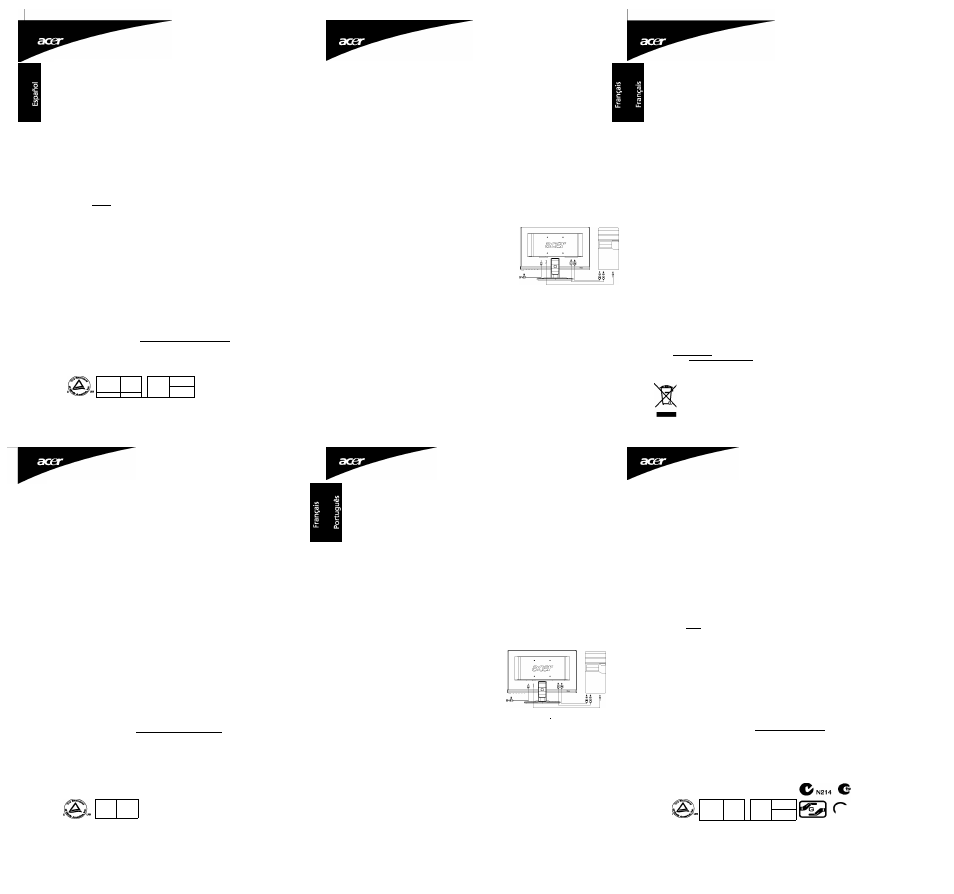

Connecter votre moniteur à un ordinateur
1. 1-1 Connectez le Câble Vidéo
a. Assurez-vous que le moniteur et l'ordinateur soient bien éteints.
b. Connectez le câble vidéo à l'ordinateur.
1-2Connectez le Câble numérique (Modéle Double entrée
uniquement)
a. Assurez-vous que le moniteur et l'ordinateur soient bien éteints.
b. Connectez l'une des extrémités du câble DVI 24 broches sur
l'arriére du moniteur et connectez l'autre extrémité sur le port
DVI de l'ordinateur.
2. Branchez le câble audio (Modèle avec une entrée audio seulement)
(Optionnel).
3. Connectez le cordon d'alimentation
Connectez le cordon d'alimentation sur le moniteur, puis sur une
prise électrique CA mise à terre comme il faut.
4. Rallumez le moniteur et l'ordinateur
Rallumez tout d'abord le moniteur, puis l'ordinateur.
Cette séquence est très importante.
5. Si le moniteur ne fonctionne pas correctement, reportez-vous à la
section concernant la localisation des pannes afin de diagnostiquer
le problème.
Astuces de Dépannages
Pas d'AUmentation - Le témoin d'alimentation du moniteur s'éteint.
Assurez-vous que le câble d'alimentation du moniteur est complètement inséré dans le port
d'alimentation du moniteur ainsi que dans la prise électrique murale.
Testez la prise électrique murale en branchant un appareil électrique fonctionnant comme une l'ampoule.
Essayez un autre câble d'alimentation sur le moniteur. Vous pouvez utiliser le câble d'alimentation de
l'ordinateur pour réaliser ce test.
Pas de Vidéo - Le témoin d'alimentation du moniteur est en marche mais H n'y a
pas d'image sur l'écran.
Assurez-vous que le connecteur vidéo est correctement branché à l'ordinateur.
Assurez-vous que l'ordinateur est en marche et qu'il fonctionne correctement.
Eteiqnez le moniteur et vérifiez les broches du câble vidéo. Assurez-vous qu'il n'y a aucune broche
tordue.
/ iiiiiipair.'
Guía de instalación rápida del monitor LCD Guide de démarrage rapide du moniteur LCD
Réglementations et avis de sécurité
Avis FCC
Cet appareil a fait l'objet de tests et répond aux limites prévues pour un appareil numérique de classe B
conformément à la Partie B des réglementations FCC. Ces limites ont été définies de façon à garantir une
protection raisonnable contre les interférences nocives dans une installation résidentielle. Cet appareil
génère, utilise et peut émettre une énergie de radiofréquence. Si son installation et son utilisation ne sont
pas conformes aux instructions, il peut générer des interférences nocives pour les communications radio.
L'absence d'interférence dans une installation particulière n'est cependant pas garantie. Si cet appareil
génère une interférence gênante pour la réception de radiocommunications ou d'ondes télévisées, ce qu'il est
possible de déterminer en mettant hors tension puis à nouveau sous tension l'appareil, l'utilisateur est
encouragé à corriger l'interférence en appliquant une ou plusieurs des mesures suivantes :
•
Réorienter ou déplacer l'antenne de réception.
• Éloigner l'appareil du récepteur.
• Brancher l'appareil à une prise appartenant à un circuit différent de celui où est branché le récepteur.
• Consulter le fournisseur ou un technicien spécialisé en radio émission et en télévision pour obtenir de
l'aide.
Déclaration de conformité CE
Par la présente, Acer Inc. déclare que cet écran LDC est conforme aux principales exigences et autresdispositions
pertinentes de la Directive CEM 2004/108/CE ; de la Directive Basse tension 2006/95/CE, de la Directive RoHS
2002/95/CE et la Directive 2009/125/CE établissant un cadre pour la fixation d'exigences en matière
d'écoconception applicables aux produits liés à l'énergie.
Avis : câbles blindés
Pour répondre aux réglementations CEM, tous les branchements avec d'autres appareils informatiques
doivent être réalisés avec des câbles blindés.
Avis : appareils périphériques
Seuls les périphériques (appareils d'entrée/de sortie, terminaux, imprimantes, etc.) certifiés conformes aux
limites de la Classe B, peuvent être branchés à cet équipement. L'utilisation de périphériques non certifiés
peut générer des interférences sur la réception des radiocommunications et des oncles télévisées.
Attention
Toute modification n'ayant pas fait l'objet d'une autorisation explicite du fabricant, annihile l'autorité de
l'utilisateur, accordée par la Commission Fédérale des Communications, à faire fonctionner ce produit.
Conditions de fonctionnement
Cet appareil est conforme à la Partie 15 des Réglementations FCC. Son fonctionnement est soumis aux deux
conditions suivantes : (1) cet appareil ne doit pas générer d'interférences nocives, et (2) cet appareil doit
accepter les interférences reçues, y compris les interférences qui pourraient provoquer un fonctionnement
non désiré.
Avis : utilisateurs canadiens
Cet appareil numérique de classe B est conforme à la norme ICES-003 du Canada.
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Mise au rebut des LAMPES
LA OU LES LAMPE(S) AL'INTERIEUR DE CE PRODUIT CONTIENNENT DU MERCURE ET DOIVENT ETRE
© RECYCLEES OU MISES AU REBUT EN CONFORMITE AVEC LES LOIS MUNICIPALES, NATIONALES OU
FEDERAL ES. POUR EN SAVOIR PLUS CONTACTEZ L'ALLIANCE DES INDUSTRIES ELECTRONIQUES A
WWW.EIAE.ORG. POUR DE L'INFORMATION PARTICULIERE A LA MISE AU REBUT CONSULTEZ LE SITE
WEB AWWW.LAMPRECYCLE.ORG.
Élimination des appareils mis au rebut par les ménages dans l'Union européenne
Le symbole apposé sur ce produit ou sur son emballage indique que ce produit ne doit pas être jeté
avec les déchets ménagers ordinaires. Il est de votre responsabilité de mettre au rebut vos
/appareils en les déposant dans les centres de collecte publique désignés pour le recyclage des
équipements électriques et électroniques. La collecte et le recyclage de vos appareils mis au rebut
indépendamment du reste des déchets contribue à la préservation des ressources naturelles et
garantit que ces appareils seront recyclés dans le respect de la santé humaine et de l'environnement.
Pour obtenir plus d'informations sur les centres de collecte et de recyclage des appareils mis au
rebut, veuillez contacter les autorités locales de votre région, les services de collecte des ordures
ménagères ou le magasin dans lequel vous avez acheté ce produit.
Guide de démarrage rapide du moniteur LCD
SPECIFICATIONS
LCD Panel
Driving system
Taille
Pixel pitch
Brillance
Contraste
Viewable angle
Temps de réponse
Vidéo
Fréquence H-
Fréquence V-
Couleurs affichées
Horloge de pixel
Résolution Max.
Plug & Play
Consommation
électrique
(à 200 nits)
Désactivé/Mode
Veille
Connecteur d'entrée
Signal d'entrée vidéo
Taille d'écran Maximum
Source d'Alimentation
Conditions environnementales
Dimensions
Poids (Net)
Contrôles
externes:
Interrupteur
Couleur TFT LCD
21,5" wide (55 cm)
0,248mm( H ) x 0,248mm( V )
200cd/m2(typique)
20000:1 Max (ACM)
90° (H), 65° (V)
5 ms
Interface R,V,B Analogique
30kHz - 80kHz
Couleurs 16,7 M
1920 x 1080 @60Hz
VESA DDCCI/DDC2B
32,6W (typ.)
0,49W (typ.)
0,32W (typ.)
24-pol. DVI (nur Modell mit Doppeleingang)
Analogique:0,7Vp-p(standard),75 OHM, Positif
Numérique signal (Modèle Double entrée uniquement)(Optionnel)
Horizontale : 476,64mm, Verticale : 268,11mm
100-240VAC,50/60Hz
Température de fonctionnement: 5° à 35°C, Température de stockage: -20°
à 60°C, Humidité de fonctionnement: 10% à 85%
511,3 x 370 x 199,4(HxLxP)mm
3,5kg Unité (net)
Bouton d'alimentation, < / >, MENU/ENTREE, Bouton de réglage
automatique/Quitter, empowering(autorisation)______________________
Contraste, Luminosité, ACM On/Off, Netteté, Fréquence H. Position V.
Position,Couleur (Chaud), Couleur (Clair), Température des couleurs RVB,
Langue, Délai OSD,Configuration auto (Modèle analogique uniquement),
Sélection du signal d'entrée(uniquement modèle entrée Double),
Mode Large, DDCCI On/Off, Affichagedes informations, Restaurer, Quitter
* Spécifications pouvant être soumises à des modifications sans préavis.
Conformité aux règlements
C€ F© Ш NOM
N214
A ISO
9241-307 AFPROVED
c
G 0 ^
. _ Lamp(s) Contain
HQ J Мегшгу,Dispose Properly
instruçôes de segurança
Observe as seguintes recomenda^des de seguranza ao conectar e utilizar o monitor:
• Certifique-se que o monitor esteja classificado eletricamente para operar com a alimentario de
corrente alternada (CA) dísponível no local de instalacáo.
Coloque o monitor próximo de urna tomada elétrica de fácil acesso.
Coloque o monitor sobre urna superficie firme e manipule-o com cuidado. A tela pode ser danif icada
se cair ao chao, sofrer urna pancada forte ou se for tocada por um objeto afiado ou abrasivo.
Coloque o monitor em local com baixa umidade e o mínimo de poeíra.
Nunca use o monitor se o cabo de alimenta^ao estiver danificado. Nao permita que nenhum objeto
fique sobre o cabo de alimentagáo e posicione-o de forma que as pessoas nao possam tropezar nele.
Nunca introduza qualquer tipo de objetos metálicos ñas aberturas do monitor. Se o fizer, poderá
haver risco de choque elétrico.
Para evitar a ocorréncia de choque elétrico, nunca toque o interior do monitor. O gabinete do monitor
só deve ser aberto por um técnico qualificado.
Certifique-se de segurar o conector e nao o cabo, ao desconectar o cabo de alimentagao do monitor de
urna tomada elétrica.
As aberturas existentes no gabinete do monitor propiciam ventílagáo ao monitor. Para evitar
superaquecímento, estas aberturas nao devem ser bloqueadas ou cobertas. Além disso, evite colocar
o monitor sobre camas, sofás, tapetes ou outros tipos de superficies macias. Isso pode bloquear as
aberturas de ventílagáo que estao na parte inferior do gabinete. Se colocar o monitor em urna estante
' ■ ■ ■ ■ LÍlagáo ■ ■ xpor' ’ - - . ■ . .. ^
mol hado, desconecte-o da tomada imediatamente e entre em contato com um revendedor autorizado.
ou outro espaço fechado, certifique-se que exista ventTlaçâo adequada.
Nâo exponha o monitor à chuva nem o utilize perto de àgua. Se o monitor for acidentalmente
Quando necessàrio, vocé poderá limpar a parte exterior do monitor com um pano ùmido, mas
certifique-se primeíramente de desconectá-lo da tomada.
Se o monitor náo funcionar normalmente, especialmente se emitir ruidos ou odores estranhos,
desconecte-o imediatamente da tomada e entre em contato com um revendedor autorizado.
Conexáo do monitor ao computador
1.1-1 Ligue O cabo de vídeo.
a. Certifique-se de que tanto o monitor como o computador estao
desligados.
b. Ligue o cabo de video ao computador.
1-2 Ligue o cabo DVI.(Modelo de Dupla Entrada)
a. Certifique-se de que tanto o monitor como o computador estao
desligados.
b. Conecte urna extremidade ao cabo DVI de 24 pinos na parte
traseira do monitor e conecte a outra extremidade à porta DVI
do computador.
2. Conecte o Cabo deÁudio(Somente Modelo de Entrada
Áudio)(OpcionaD
3. Ligue o cabo de alimentaçâo.
Ligue o cabo de alimentaçâo ao monitor e, de seguida, a urna
tomada AC com terra adequada.
4. Ligue o monitor e o computador.
Ligue primeiro o monitor e, de seguida, ligue o computador.
Esta sequéncia é muito importante.
5. Se o monitor ainda náo funcionar correctamente, consulte a secçâo
de resoluçâo de problemas para diagnosticar o problema.
/ IIIIIIBI. I
Dicas para a soiu^ao de probiemas
Sem energia elétrica - o indicador de funcionamento do monitor está apagado.
Certifique-se que o cabo de alimentagao do monitor esteja conectado corretamente ao soquete do monitor e
à tomada da rede elétrica.
Teste a tomada da rede elétrica conectando um dispositivo elétrico qualquer, como urna lámpada.
Tente usar outro cabo de alimentagao para conectar o monitor. É possivel usar o cabo de alimentagao do
computador para realizar o teste.
Sem si na! de vídeo - o indicador de funcionamento do monitor está aceso, mas náo
aparece imagem na tela.
Certif ¡que-se que o conector de vídeo esteja ligado corretamente ao computador.
Certifique-se que o computador esteja iigado e funcionando corretamente.
Desiigue o monitor e verifique os pinos do cabo de vídeo. Certifique-se que nao haja pinos quebrados ou
tortos.
SPECIFIKATIONER
Painel de LCD
Sistema exibiçЭo
Tamanho
Distância entre pixels
Brilho
Contraste
Ángulo visível
Tempo de resposta
Vídeo
Freqüência H
Freqüência V
Cores de exibiçЭo
Clock de pontos
ResoluçЭo máxima
Plug & Play
Consumo de
Energia
(a 200 nits)
Modo ligado
Modo de SuspensЭo
Desligado/Modo em
standby_____________
Conector de entrada
Sinal vídeo de entrada
Tamanho máximo da tela
AlimentaçЭo elétrica
Consideraçôes ambientais
Dimensóes
Peso líquido
Controles externos:
Interruptores
Funçôes
LCD TFT em cores
21,5 pol. (W) (55cm)
0,248 mm (H) x 0,248 mm (V)
200cd/m2 (típico)
20000:1 Max (ACM)
90° (H), 65° (V)
5 ms
Interface analógico RGB
30 a 80 kHz
16,7 milhôes de cores
1920 x 1080 @ 60 Hz
VESA DDCCI/DDC2B
32,6W (typ.)
0,49W (typ.)
0,32W (typ.)
DVI-D de 24 pinos (Apenas modelo de duas entradas)
Analógico: 0,7 Vp-p (padrЭo), 75 ohms, positivo
Sinal digital (Apenas modelo de duas entradas ) (Opcional)
Horizontal: 476,64 mm, Vertical: 268,11 mm
100 a 240 VCA, 50 a 60 Hz
Temperatura de funcionamento: 5 a 35°C, Temperatura de
armazenamento: -20 a 60°C, Umidade de funcionamento:10% a 85%
511,3 (L) x 370(A) x 199,4 (P) mm
3,5 kg por unidade (líquido)
BotЭo liga/desliga, , MENU / ENTRAR, BotЭo Ajuste
automático/Sair, BotЭo , Empowering____________________
Contraste, Brilho, ACM ligado/desligado, Foco, Clock, Posigao
horizontal, Posigao vertical, Cor (quente), Cor (fria), Temperatura de
cor RGB, Idioma, Tempo-limite OSD, Configuragao automática
(apenas no modelo análogo), Selegao do sinal de entrada (somente
Dual ou Modelo de Entrada), Modo deecra largo, DDCCI
ligado/desligado, Informagao do monitor, Redefinir, Sair
* Todas as especificaçôes estЭo sujeitas a alteraçôes, sem aviso prévio.
Conformidade reguladora
C€ F©
A ISO
A BAUART
bepr O ft
lOvRlialnlaixl 9241-307 t O v IVMtilMd prMMatamcir
TYPE APPROVED
© ^
a a ж Contain
HqI Merx:ury,Dispose
Properly
Guide de démarrage rapide du moniteur LCD
Guia de instaiaçâo rápida do monitor de LCD Guia de instaiaçâo rápida do monitor de LCD
Panel LCD
55 a 75 Hz
148,5 MHz
Mode Activé
Mode veille
Fonctions
