XH510/XH5410/XH7110
Español
Manual del pr
opietario

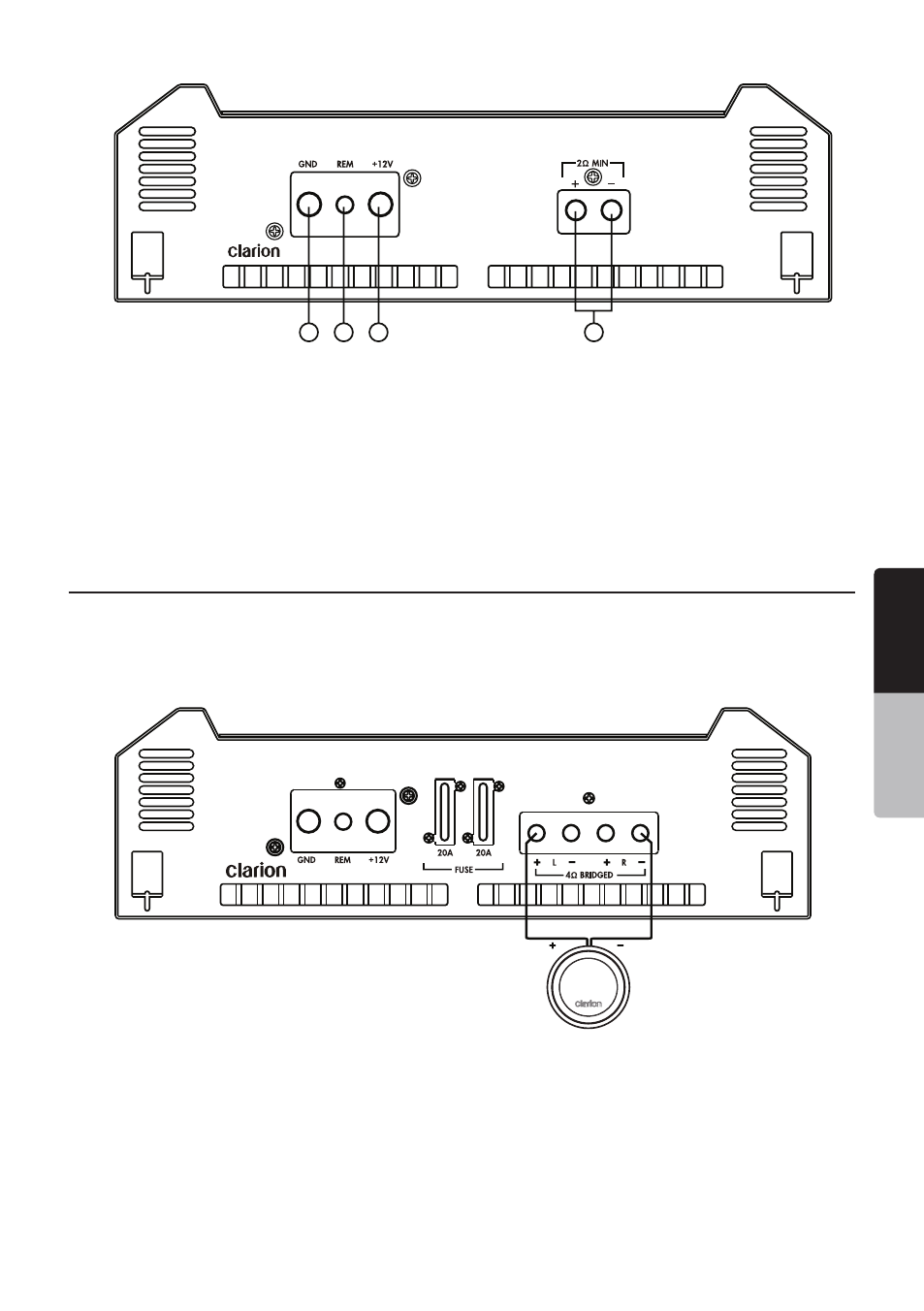

Conexiones de energía y altavoces del XH7110
1. Salida del altavoz trasero izquierdo
. Salida del altavoz trasero derecho
. Salida del altavoz monoaural
4. Conexión de encendido remoto 5. Conexión a tierra
. Fusibles
7. Conexión de batería 1 V
Aplicaciones
Sistema de subwoofer monoaural (XH5210 y XH5410)
En esta aplicación, los canales traseros están puenteados para funcionar en modo
monoaural para controlar un subwoofer mientras que los canales delanteros están
disponibles para controlar un conjunto de altavoces de rango completo.
Configuración de amplificador monoaural (XH5210)
• Ajuste el modo del divisor de frecuencias en LP
• Ajuste el interruptor de modo de entrada en L + R (Mono)
• Ajuste la frecuencia del divisor de frecuencias en ~80 Hz
• Realice un ajuste fino de la frecuencia del divisor de frecuencias
para ajustarlo a sus gustos y preferencias musicales
• 4Ω min monoaural
1 2 3 4
