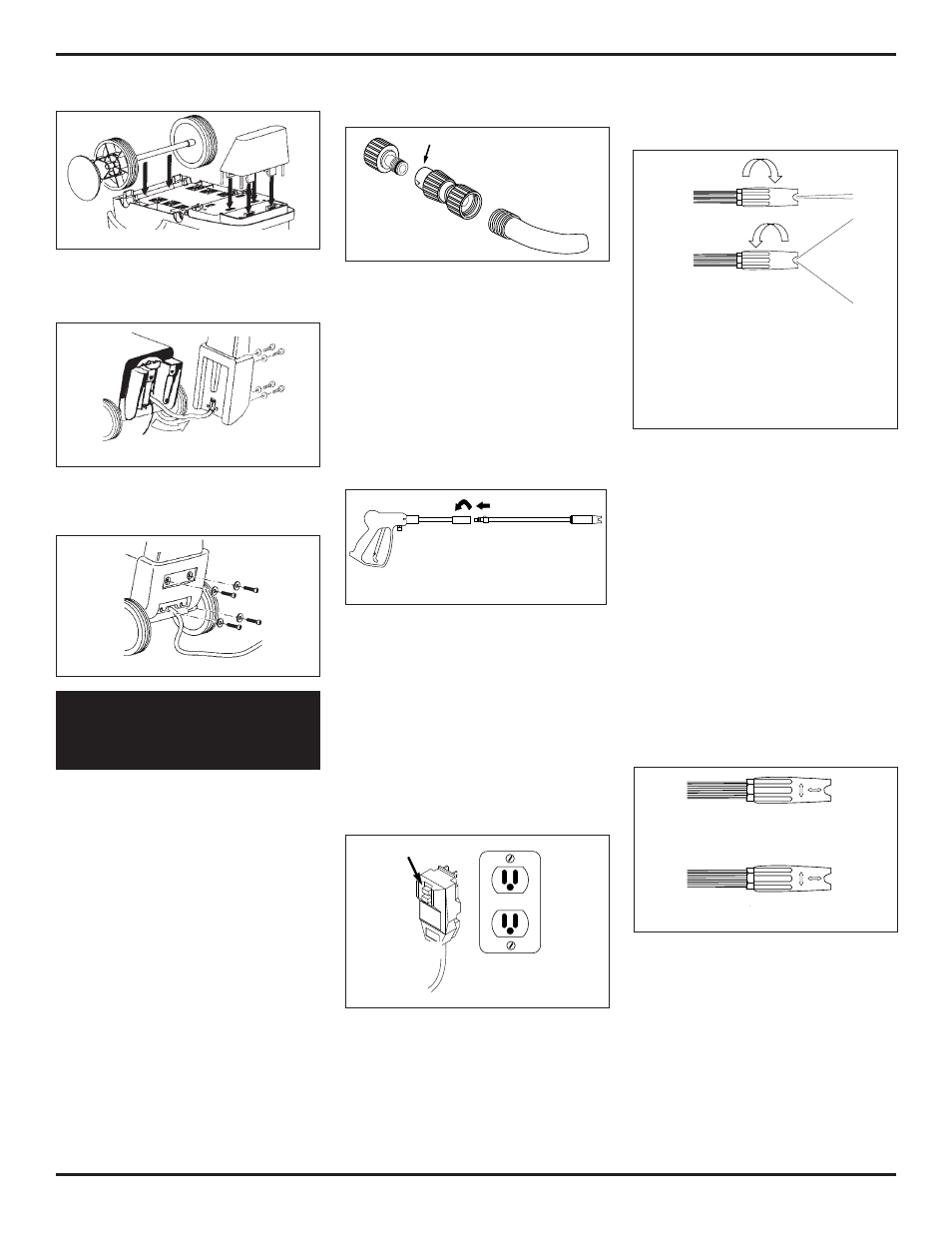

de la hidrolavadora (Figura 7).
9. Conecte la manguera de succión de
químicos a la parte inferior del mango
(Figura 8).
10. Conecte el mango negro con los
tornillos y arandelas incluídos (Figura
9).
COSAS QUE DEBE RECORDAR
1. Siempre chequée el filtro de entrada
para ver si tiene basura.
2. Siempre active el dispositivo contra
cortocircuitos cada vez que conecte
la unidad al tomacorrientes.
3. Nunca rocíe directamente hacia una
superficie suave o rompible .
INSTRUCCIONES PARA CONECTAR
UNA MANGUERA DE JARDINES
1. Conecte el adaptador de niple en el
orificio de entrada de la unidad.
2. Conecte el conector rápido a la
manguera de jardines.
3. Hale el lado “A” del conector rápi-
do hacia la manguera y empújelo
hacia el adaptador.
20 Sp
4. Deslice el lado “A” del conector
rápido hacia el adaptador y suélte-
lo.
PARA CONECTAR EL SISTEMA
1. Cerciórese de que el interruptor
esté en OFF (apagado).
2. Conecte la manguera de alta pre-
sión y el ensamblaje de la pistola a
la unidad.
3. Conecte la varilla de extensión a la
pistola y gírela en el mismo sentido
de las agujas del reloj hasta que
calce, tal como se muestra en la
Figura 11.
4. Conecte la manguera de jardín tal
como se le indica en la sección de
Instrucciones para conectar la
manguera de jardín.
5. Conecte el cordón eléctrico a un
tomacorrientes conectado a tierra y
oprima el botón del dispositivo con-
tra cortocircuitos tal como se le indi-
ca en la Figura 12. ESTO LO DEBE
HACER CADA VEZ QUE CONECTE LA
UNIDAD AL TOMACORRIENTES.
6. Abra la llave de agua.
7. Oprima el gatillo de la pistola por 1
minuto para liberar la presión y
expulsar el aire del sistema.
8. Coloque el interruptor (marcado
OFF/ON) en ON (encendido).
La hidrolavadora está lista para
funcionar. Vea la Figura 13 donde
se le indica como ajustar la boquil-
la.
PARA APLICAR DETERGENTE
1. Quítele la tapa al tanque de deter-
gente y vierta el detergente para
hidrolavadoras SIN DILUIRLO.
Tápelo.
2. Coloque el interruptor (marcado
OFF/ON) en ON (encendido).
3. Coloque la boquilla en la posición
de baja presión tal como se indica
en la Figura 14 y aplique el deter-
gente. LA UNIDAD SOLO APLICARA
DETERGENTE SI LA BOQUILLA ESTA
EN LA POSICION DE BAJA PRESION.
IMPORTANTE: Sólo podrá aplicar
detergente con esta unidad usando
la boquilla ajustable a baja presión.
4. Para enjuagar la superficie o para
utilizar la unidad a alta presión,
suelte el gatillo y coloque la boquil-
la en la posición alta presión.
NUNCA CAMBIE LA PRESION DE
BAJA A ALTA O DE ALTA A BAJA
MIENTRAS TENGA EL GATILLO
OPRIMIDO.
"A"
Reset
LOW PRESSURE
HIGH PRESSURE
Figura 10
Figura 11
Figura 13
Figura 14
Figura 12
NOTA: La varilla de extensión
turbo NO es ajustable y no se
puede usar para aplicar deter-
gentes.
Instrucciones Para
Conectar y Operar la
Unidad
Baja Presion
Alta Presion
Figura 9
Figura 8
Reinicializar
Figura 7
Hidrolavadora Eléctrica
