TROUBLESHOOTING: Your CECILWARE oven is designed to be as trouble free as possible. Keeping your
oven clean is all that is normally required. However if your oven stops operating completely, check to see if
power supply cord is plugged in and fuse/circuit breaker has not tripped. For all other problems call your
factory-authorized agency.

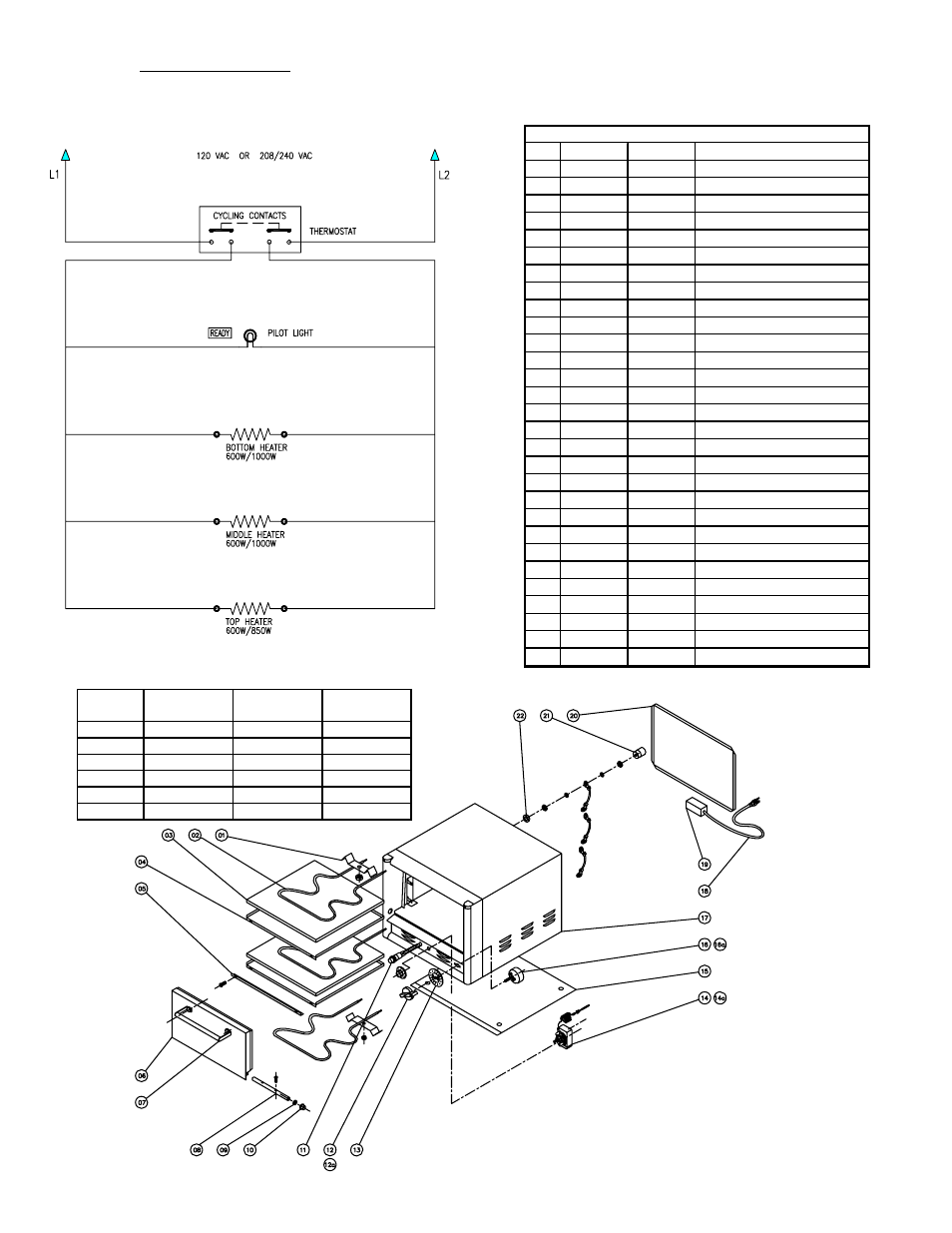

SCHEMATIC DIAGRAM
UPPER
HEATER
MIDDLE
HEATER
BOTTOM
HEATER
PO-18
600W, 120V
600W, 120V
600W, 120V
PO-18-220 850W, 220V
1000W, 220V
1000W, 220V
PO-22
1200W, 220V
1200W, 220V
1200W, 220V
BK-18
850W, 120V
NONE
850W, 120V
BK-18-220 850W, 220V
NONE
1000W, 220V
BK-22
1000W, 220W
NONE
1200W, 220V
NO. PO/BK-18 PO/BK-22
DESCRIPTION
1
R821A
R821A
HEATER BRACKET
2
G258A
HEATER 600W, 120V
G380A
HEATER 850W, 120V
G260A
HEATER 850W, 220V
G259A
HEATER 1000W, 220V
G336A
HEATER 1200W, 220V
3
V199A
V247A
BAKING DECK
4
R798A
R847A
SHELF
5
R834A
R859A
TRIM
6
R818Q
R856Q
DOOR
7
R835Q
R835Q
HANDLE
8
H227A
H227A
HINGE SHAFT
9
P361A
P361A
SHAFT BUSHING
10
P360A
P360A
DOOR BUSHING
11
C308A
C308A
NEON LIGHT
12
M733A
M733A
TIMER KNOB (PO)
12a
M771A
M771A
KNOB W/INSERT (BK)
13
M734A
M734A
DIAL PLATE (PO)
14
L646A
L646A
THERMOSTAT 650 F (PO)
14a
L672A
L672A
THERMOSTAT 550 F (BK)
15
SE44A
SE47A
BOTTOM
16
L645A
L645A
TIMER 15 MIN (PO)
16a
L670A
L670A
TIMER 60 MIN (BK)
17
R795A
R844A
BODY WRAP
18
C032A
CH50A
POWER CORD
19
B198A
B198A
ELECTRIC BOX
20
R817A
R855A
BACK COVER
21
P539A
P539A
TORQUE KNOB
22
B068A
B068A
CERAMIC BUSHING
PARTS LIST
