ENSAMBLAJE DE LA HERRAMIENTA
Instalación del mango lateral
El mango lateral puede instalarse en ambos lados
(en todos los modelos) o en la parte superior de
la caja de engranajes (en determinados modelos).
Colóquelo del lado que le ofrezca mejor control
y protección. Para montarlo, simplemente enr-
rosque el mango en el orifi cio del lado deseado y
apriételo fi rmemente.

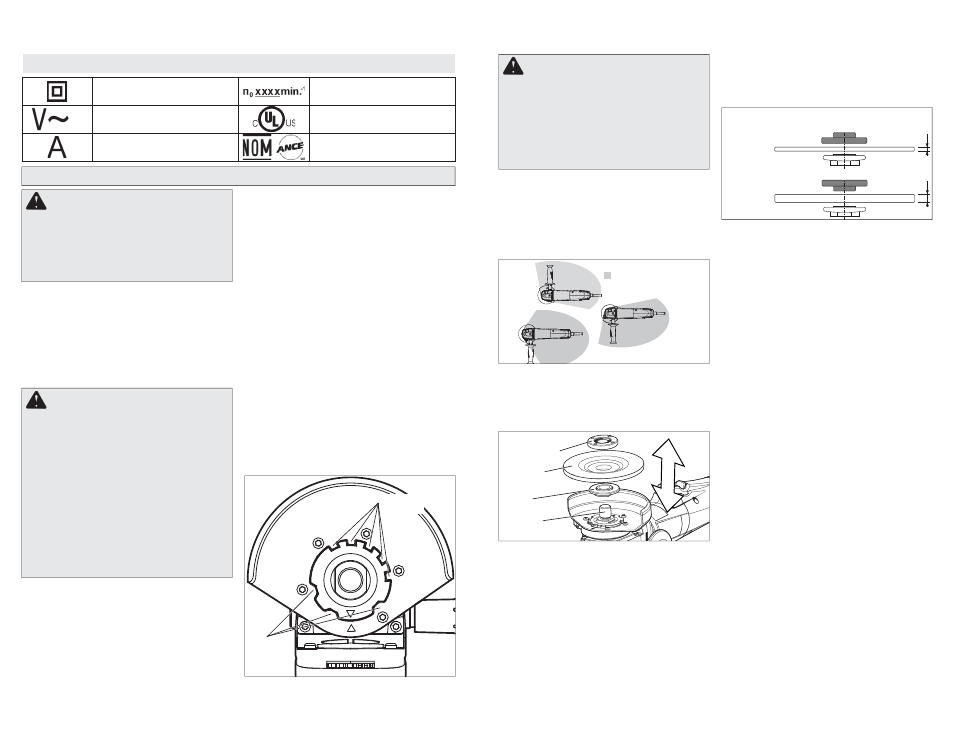

Instalación, extracción y ajuste del protector
Esta herramienta se envía con una guarda. Se
debe usar el protector cuando se use la herra-
mienta como esmeriladora. Cuando se use como
lijadora, se debe quitar.
1. Para quitar el protector, desenchufar la her-
ramienta y quitar todos los accesorios del
vástago.
2. Presionar la palanca de traba y girar el protec-
tor para alinear las lengüetas con las ranuras,
como se muestra.
3. Presionar la palanca de traba y levantar el
protector, alejándolo de la herramienta.
4. Para instalar el protector, desenchufar la
herramienta y quitar todos los accesorios del
vástago.
5. Alinear las lengüetas con las ranuras, como
se muestra.
6. Presionar la palanca de traba y presionar el
protector hacia abajo, contra la herramienta.
7. Para ajustar el protector, presionar la palanca
de traba y girar el protector a una de las cinco
ranuras de retención.
ADVERTENCIA Para reducir el riesgo
de una lesión, desconecte siempre la her-
ramienta antes de fi jar o retirar accesorios,
o antes de efectuar ajustes. Utilice sólo los
accesorios específi camente recomendados.
El uso de otros accesorios puede ser peli-
groso.
ADVERTENCIA Para reducir el riesgo
de lesión:
• SIEMPRE instale la guarda de protección.
• SIEMPRE verifi que que esté bien
instalada.
• SIEMPRE tome la esmeriladora
fi rmemente con las dos manos antes de
iniciar el esmerilado.
• NUNCA use un disco abrasivo que haya
sido golpeado.
• NUNCA golpee el abrasivo contra la
superfi cie de trabajo.
• NUNCA esmerile sin tener el equipo de
seguridad adecuado.
Instalación de discos abrasivos
Asegúrese de que la muela abrasiva no se extienda
más allá de la parte inferior de la guarda. Las mu-
elas abrasivas con eje roscado pueden requerir una
guarda más larga (consulte “Accesorios”).
1. Desconecte la herramienta.
2. Ubique adecuadamente la protección (Fig. 2).
ADVERTENCIA Utilice solamente los
discos con una velocidad máxima para una
operación segura, mayores que las R.P.M.
indicadas en la placa de especifi caciones de
la herramienta. Esta velocidad se basa en la
resistencia del disco y permite una medida de
seguridad razonable. Esto no implica que ésta
velocidad sea mejor u óptima. No exceda la ve-
locidad máxima para una operación segura.
Ranuras
para las
lengüetas
Zone del operario
Fig. 2
Fig. 1
Ranuras de
retención
Con doble aislamiento
Revoluciones por
minuto sin carga (rpm)
Volts corriente alterna
Underwriters Laboratories, Inc.,
Estados Unidos y Canadá
Amperios
Marca mejicana de la
aprobación
Simbología
Flecha
Adaptador
Disco
abrasivo
Tuerca del
adaptor
Fig. 3
3. Pase un trapo a la brida, a la tuerca de la brida
y al vástago para sacar todo el polvo y los
desechos. Inspeccione las partes para ver si
están dañadas. Reemplácelas si es necesario.
4. Coloque la brida en el vástago (Fig. 3).
5. Coloque el disco seleccionado en el vástago y
alinéelo con la brida.
6. Ubique la tuerca de brida sobre el vástago según
el espesor del disco (Fig. 4).
Posición de la tuerca del adaptador
con un disco de 3,2 mm (1/8")
o menos de grosor
Fig. 4
3,2 mm (1/8")
6,4 mm (1/4")
Posición de la tuerca del adaptador
con un disco de 6,4 mm (1/4")
de grosor
7. Presione el botón de bloqueo del vástago mien-
tras gira la tuerca de brida hacia la derecha.
Apriete fi rmemente con una llave de gancho.
8. Para sacar el disco, desconecte la herramienta
e invierta el proceso.
