20 21

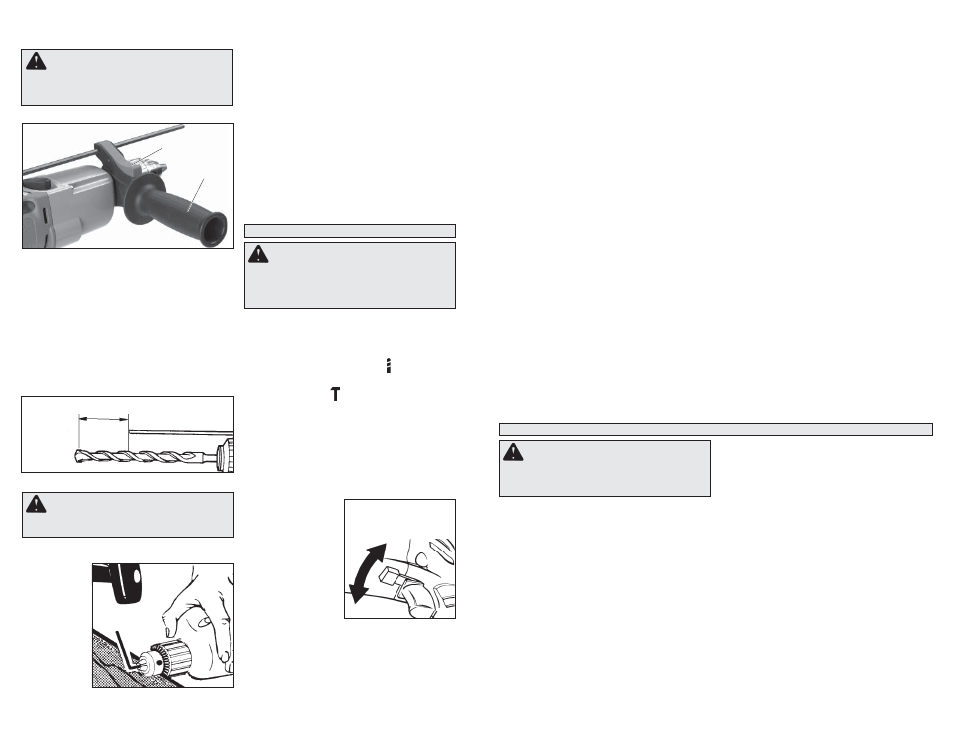

Fig. 3
Medidor de
profundidad
Mango
lateral
Fig. 4 Profundidad de perforación
Agarre del mango lateral
1. Afl oje el mango lateral desenroscando el agarre
del mango lateral hasta que el mango lateral gire
libremente.
2. Gire el mango lateral a la posición deseada.
3. Apriete el agarre del mango lateral de forma
segura.
Cómo colocar el medidor de profundidad
1. Oprima la palanca de fi jación (Fig. 3).
2. Deslice el vástago del medidor de profundidad
hacia atrás o hacia adelante hasta que quede
ajustado en la profundidad deseada (Fig. 4).
NOTA: La profundidad de taladrado es la dis-
tancia entre la punta de la broca y la punta del
vástago del medidor de seguridad.
3. Suelte la palanca de fi jación.
Como quitar el mandril
Estos taladros están equipados con una fle-
c h a r o s c a d a
para sujetar el
mandril. Antes
de proceder a
quitarlo, desco-
necte la unidad
y abra las uñas
d e l m a n d r i l .
Dentro del man-
dril encontrará
un tornillo con
rosca izquierda
que evita que
ADVERTENCIA Para reducir el riesgo
de lesiones, siempre utilice protección para
los ojos.
OPERACION
Fig. 5
Cómo seleccionar la acción
El taladro de martillo de MILWAUKEE tiene dos
posiciones: perforación y perforación con efecto
de martillo.
1. Para perforar, gire la palanca de taladro-martillo
que está cerca de este taladro .
2. Para el martillar con efecto rotatorio, gire la
palanca de taladro-martillo de modo que esté
cerca del martillo
.
NOTA: Para activar el mecanismo de martillo,
mantenga la presión sobre la broca. Cuando se
libere la presión sobre la broca, la acción del
martillo se detendrá
Interruptor de avance y reversa
El interruptor de avance y reversa sólo se puede
ajustar cuando el gatillo no está presionado. Siem-
pre espere a que el motor esté completamente
detenido antes de usar el interruptor de avance y
reversa.
1 Para una rotación
positiva (en el sen-
tido de las manecil-
las de un reloj), em-
puje el interruptor
de accion-reversa
hasta la posición
izquierda (vista des-
de la parte de atrás
de la herramienta),
como se ilustra.
2. Para acción de re-
versa (en el sentido
opuesto a las manecillas de un reloj), empuje
el interruptor hasta la posición derecha (vista
desde la parte de atrás de la herramienta), como
se ilustra. Siempre espere que el motor esté
completamente parado para hacer el cambio a
reversa.
ADVERTENCIA Para reducir el riesgo
de lesiones, use siempre lentes de seguridad
o anteojos con protectores laterales. Desco-
necte la herramienta antes de cambiar algún
accesorio o de hacerle algún ajuste.
NOTA: Al utilizar el taladro de percusión, hágalo
con la herramienta en el modo de rotación hacia
adelante (en el sentido de las manecillas del reloj)
únicamente.
Cómo seleccionar la velocidad
(Cat. No. 5387-20 solamente)
La velocidad se puede modifi car cuando la her-
ramienta se ha detenido por completo.
1. Para velocidad baja (hasta 1 000 RPM), empuje
el selector de velocidad hacia posicion 1.
2. Para velocida alta (hasta 2 500 RPM), empuje
el selector de velocidad hacia posicion 2.
Encender, detener y controlar velocidades
1. Para encender la herramienta, oprima el gatillo.
2. Para detener la herramienta, libere el gatillo.
3. Para cambiar la velocidad, simplemente au-
mente o disminuya la presión sobre el gatillo.
Entre más presión en el gatillo, mayor será la
velocidad.
Fig. 6
Acción
Reversa
APPLICACIONES
Cómo taladrar en madera, materiales compues-
tos y plásticos
Al taladrar en madera, materiales compuestos o
plásticos, seleccione el modo de operación del
taladro de percusión. Comience lentamente, au-
mentando gradualmente la velocidad, a medida
que taladra. Cuando trabaje con plásticos, selec-
cione una velocidad baja con un punto de fusión.
Perforando en metal
Cuando taladre en metal, seleccione el modo de
operación del taladro de percusión. Use brocas
de acero alta velocidad o brocas sierras. Cuando
taladre en metal, use una marca guía para iniciar
la perforación. Lubrique las brocas con aceite cu-
ando taladre en acero o hierro. Use un refrigerante
cuando taladre metales no ferrosos como cobre,
latón o aluminio. Ponga un respaldo en el material
para prevenir que este se doble o distorsione al
terminar el taladrado.
Cómo perforar el concreto
Cuando taladre en concreto, seleccione el modo de
operación de martillo perforador. Utilice una velo-
cidad alta y brocas con punta de carburo. Taladrar
materiales suaves como bloques de hormigón de
escorias, requiere de muy poca presión. Materiales
duros como el concreto, requieren más presión. La
forma de saber si se está perforando a un ritmo
adecuado viene dada por un fl ujo parejo y suave
de polvo. No permita que la borca gire en el agujero
sin cortar. No intente perforar varillas de refuerzo
de acero. Ambas acciones dañarán el carburo.
ADVERTENCIA Para reducir el riesgo
de una descarga eléctrica, antes de empezar
la operación, inspeccione el area de trabajo
buscando tuberías o cables no visibles.
ADVERTENCIA Para reducir el riesgo
de lesiones, use siempre un mango lateral al
operar la herramienta. Siempre agarre o sujete
la herramienta fi rmemente.
el mandril se afl oje cuando se opera la unidad en
sentido de reversa. Quite el tornillo, afl ojándolo en
sentido de las manecillas de un reloj. Para quitar el
mandril, sujete el taladro de forma que un lado del
broquero descanse fi rme y plano sobre una superfi -
cie sólida de una banco de trabajo. Aprete una llave
hex en la mandril. Gire al mandril de forma que la
llave quede en un ángulo de aproximadamente 30°
con relación a la base del banco. Golpee fi rmemente
la llave con un martillo para que el mandril gire en
una dirección opuesta a la de un reloj (viéndolo
desde el frente de la herramienta). De esta forma
se deberá afl ojar el mandril de la fl echa, ya que esta
es de cuerda derecha, y permitiendo ahora retirar el
mandril con la mano.
NOTA: Cuanda cambie el mandril, cambie siempre
el tornillo de cuerda izquierda que va dentro del
mandril. Operación
Coloque la unidad en posición, tome los mangos
fi rmemente y accione el gatillo. Siempre agarre o
sujete la herramienta fi rmemente y manteniendo
el control. Se ha diseñado esta herramienta para
proporcionar el menjor rendimiento con presión
moderada. Es la herramienta que debe realizar
el trabajo.
Si la velocidad empieza a disminuir cuando se
perfora agujeros profundos, saque la broca par-
cialmente del agujero mientras está funcionando
la herramienta para quitar el polvo. No utilice agua
para hacer que el polvo se deposite ya que éste
obstaculizará las ranuras de broca y hará que la
broca se atore en el agujero.
