4
LDVT Series Direct Vent Gas Fireplace
10007852
Fireplace Dimensions
F
V - Rough Opening Width
Rough
Opening
Height
Rough
Opening
Depth
S
S
T
R
E
G
J
D
A
Q
B
K
L
M
O
Gas Line
Access
Gas Line
Access
Low
Voltage
Electrical
Access
Electrical
Access
I
U
C
P
Low
Voltage
Access
N

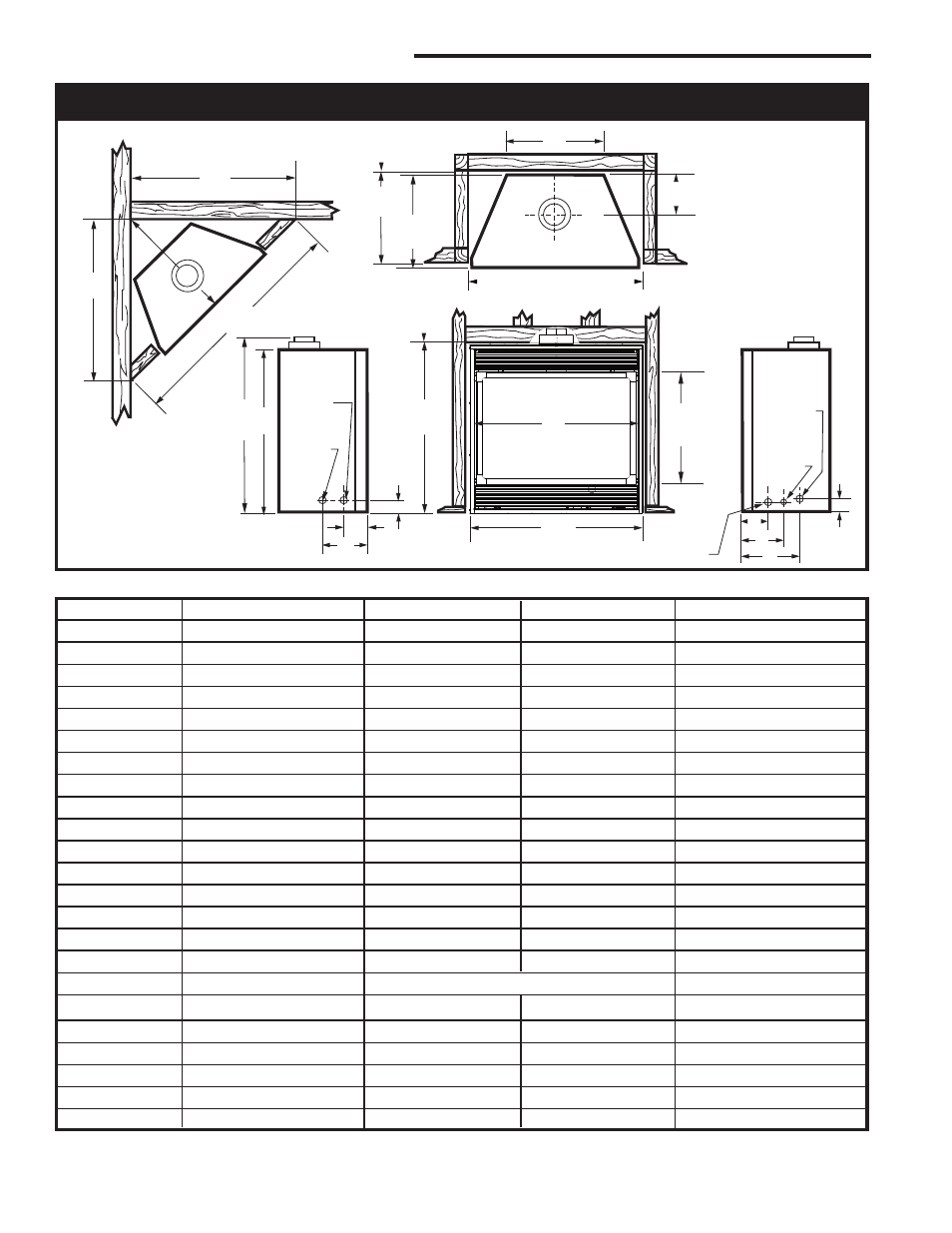

Fig. 1 Fireplace specifications and framing dimensions.
Ref. 33LDVT 36LDVT 39LDVT 43LDVT
A 33” (838 mm) 36” (914 mm) 39” (991 mm) 43” (1092 mm)
B 28⁷⁄₈” (733 mm) 34¹⁄₄” (870 mm) 34¹⁄₄” (870 mm) 37” (940 mm)
C 31¹⁄₄” (794 mm) 34¹⁄₄” (870 mm) 37¹⁄₄” (946 mm) 41¹⁄₄” (1048 mm)
D 18³⁄₈” (466 mm) 23” (584 mm) 23” (584 mm) 25³⁄₄” (654 mm)
E 22³⁄₄” (578 mm) 24” (610 mm) 27” (686 mm) 31” (788 mm)
F 14” (356 mm) 16” (406 mm) 16” (406 mm) 16” (406 mm)
G 31³⁄₄” (806 mm) 37” (939 mm) 37” (939 mm) 39³⁄₄” (1010 mm)
H -- -- -- -- -- -- -- --
I 6” (152 mm) 6³⁄₄” (170 mm) 6³⁄₄” (170 mm) 6³⁄₄” (170 mm)
J 4⁵⁄₈” (118 mm) 5⁵⁄₈” (143 mm) 5⁵⁄₈” (143 mm) 5⁵⁄₈” (143 mm)
K 6³⁄₈” (162 mm) 8” (203 mm) 8” (202 mm) 8” (203 mm)
L 8⁷⁄₈” (225 mm) 11⁷⁄₈” (302 mm) 11⁷⁄₈” (302 mm) 11⁷⁄₈” (302 mm)
M 2” (51 mm) 2” (51 mm) 2” (51 mmj) 2” (51 mm)
N 3³⁄₈” (86 mm) 3¹⁄₄” (83 mm) 3¹⁄₄” (83 mm) 3¹⁄₄” (83 mm)
O 4⁵⁄₈” (118 mm) 6³⁄₄” (172 mm) 6³⁄₄” (172 mm) 6³⁄₄” (172 mm)
P 6³⁄₈” (162 mm) 9¹⁄₄” (235 mm) 9¹⁄₄” (235 mm) 9¹⁄₄” (235 mm)
Framing Dimensions
Q 29⁵⁄₈” (753 mm) 35” (889 mm ) 35” (889 mm) 37³⁄₄” (959 mm)
R 14¹⁄₂” (368 mm) 16¹⁄₂” (419 mm) 16¹⁄₂” (419 mm) 16¹⁄₂” (419 mm)
S 35³⁄₄” (908 mm) 39³⁄₄” (1010 mm) 43¹⁄₈” (1095 mm) 44¹⁄₈” (1121 mm)
T 50¹⁄₂” (1238 mm) 55¹⁄₄” (1403 mm) 60⁷⁄₈” (1546 mm) 62³⁄₈” (1584 mm)
U 25¹⁄₄” (641 mm) 28¹⁄₈” (714 mm) 30⁷⁄₈” (784 mm) 31¹⁄₄” (794 mm)
V 33¹⁄₂” (851 mm) 36¹⁄₂” (927 mm) 39¹⁄₂” (1003 mm) 43¹⁄₂” (1105 mm)
