11
G
E
R
M
A
N
V
oR
D
ER
I
nStallatIon
Packen Sie Ihren Lautsprecher vorsichtig aus und heben Sie den Karton und sämtliches
Verpackungsmaterial auf, für den Fall, dass der Lautsprecher später einmal transportiert, versendet
oder bewegt werden muss. Bevor Sie mit der Installation fortfahren, vergewissern Sie sich, dass Ihr
A/V-Receiver, Prozessor, Vorverstärker oder Verstärker ausgeschaltet ist.
I
nStallatIon
Bitte lesen Sie die folgende Anleitung durch, um zu bestimmen, welche Installationsart am besten
für Ihr Audio-/Videosystem geeignet ist. Weitere Hinweise zu den Anschlüssen entnehmen Sie bitte
der Bedienungsanleitung Ihres A/V-Receivers, Prozessors, Vorverstärkers oder Verstärkers.
HINWEIS: Lesen und befolgen Sie unbedingt die Sicherheitsanleitungen auf der vorstehenden
Seite, bevor Sie mit der Installation beginnen.
a
nSChlÜSSE
Wie bereits erwähnt, müssen alle Anschlüsse bei ausgeschalteten Geräten vorgenommen werden.
Verwenden Sie hochwertige Lautsprecherkabel (1,3 mm Durchmesser oder mehr), um Ihre
Lautsprecher mit dem A/V-Receiver, Prozessor, Vorverstärker oder Verstärker zu verbinden.
Verbinden Sie die Plusklemme des Lautsprechers (mit „+“ markiert und in der Farbe Rot) mit der
Plusklemme am A/V-Receiver, Prozessor, Vorverstärker oder Verstärker und verbinden Sie die
Minusklemme des Lautsprechers (mit „-“ markiert und in der Farbe Schwarz) mit der Minusklemme
am A/V-Receiver, Prozessor, Vorverstärker oder Verstärker. Achten Sie in jedem Fall darauf, dass
die Kabelpolung im gesamten System gleich ist, um eine korrekte Polarität beizubehalten (siehe
Abbildung 1). Falsche Polarität führt zu schlechter Klangbalance, verringerter Bildqualität und – was
am schlimmsten ist – zu reduzierter Basswiedergabe. Schlagen Sie in der Bedienungsanleitung Ihres
Receivers, Vorverstärkers oder Prozessors nach.
a
noRDnUng
(V
E
-5
M
R
EgallaUtSpREChER
)
Stellen Sie die Lautsprecher für den linken und rechten Kanal so auf, dass sich die Tweeter in
Ohrhöhe (bei normaler Sitzposition) und zu beiden Seiten des Videoreceivers oder Monitors
befinden (siehe Abbildung 2). Sie können die Lautsprecher in ein Bücherregal stellen oder auf
speziellen Ständern anordnen, die Sie von Ihrem örtlichen Home-Entertainment-Händler erhalten.
Zur Verwendung als rückwärtige Surround-Lautsprecher sollten Sie Ecken im Raum vermeiden.
Experimentieren Sie mit verschiedenen Positionen, bis Sie den gewünschten Effekt erzielen.
Orientieren Sie sich anhand der Bedienungsanleitung Ihres Receivers, Vorverstärkers oder
Prozessors, wenn Sie nach der richtigen Lautsprecherpositionierung bei Verwendung verschiedener
Surround-Effekte (d. h. Dolby Digital, DTS) suchen.
a
noRDnUng
(V
E
-5
C
M
IttElkanal
-l
aUtSpREChER
)
Die Mittelkanal-Lautsprecher sollten sich idealerweise in der Mitte zwischen dem linken und rechten
Hauptlautsprecher befinden und zum Sichtbereich hin weisen (siehe Abbildung 2). Der Tweeter
sollte sich in Ohrhöhe (bei normaler Sitzposition) befinden. Ordnen Sie den Lautsprecher und die
(linken und rechten) Regallautsprecher möglichst in einer geraden Linie an.
a
noRDnUng
(V
E
-8, V
E
-12, V
E
-15 S
tanDlaUtSpREChER
)
Betrachten Sie Abbildung 2 als Anhaltspunkt für die Lautsprecheranordnung. Denken Sie daran,
dass die meisten Räume keine Idealbedingungen aufweisen und verschiedene
Lautsprecherpositionen verschiedenen Klang hervorrufen. Ist der Bass zu stark, bewegen Sie die
Lautsprecher weiter von den Wänden weg. Wünschen Sie mehr Bass, bewegen Sie die Lautsprecher
näher zur Rückwand hin. Halten Sie die Lautsprecher ca. 45 cm von den Seitenwänden und 30 cm
von der Rückwand sowie 2 m voneinander entfernt.
R
aUMakUStIk
Das Gesamtklangbild eines Audio-/Video-Klangsystems wird in hohem Maße von der
Größe des Raums, dessen Form und dessen Möbelausstattung beeinflusst. Sie können das
Klangpotenzial Ihres A/V-Systems jedoch auf folgende Weise optimieren:
• Halten Sie den Weg von den Lautsprechern zum Sichtbereich frei von Hindernissen
(z. B Möbeln, Topfpflanzen u. ä.).
• Wenn der Raum „lebt“ (z. B. Gipswände, Holzfußboden, Glasfenster usw.) und Echos
erzeugt, schließen Sie die Vorhänge, verlegen Sie einen Teppich oder verwenden
Sie schallschluckende Wandbehänge.
• Audio-/Videosysteme von Cerwin-Vega! können tiefe Frequenzen hoher Intensität
erzeugen. Wundern Sie sich daher nicht, wenn Sie anfangs Klappern und Brummen von
Ihren Möbeln und anderen Gegenständen hören. Stellen Sie die betreffenden
Gegenstände um, entfernen Sie sie (z. B. Vase auf Kaminsims) oder legen Sie Filzpolster
unter vibrierende Objekte.

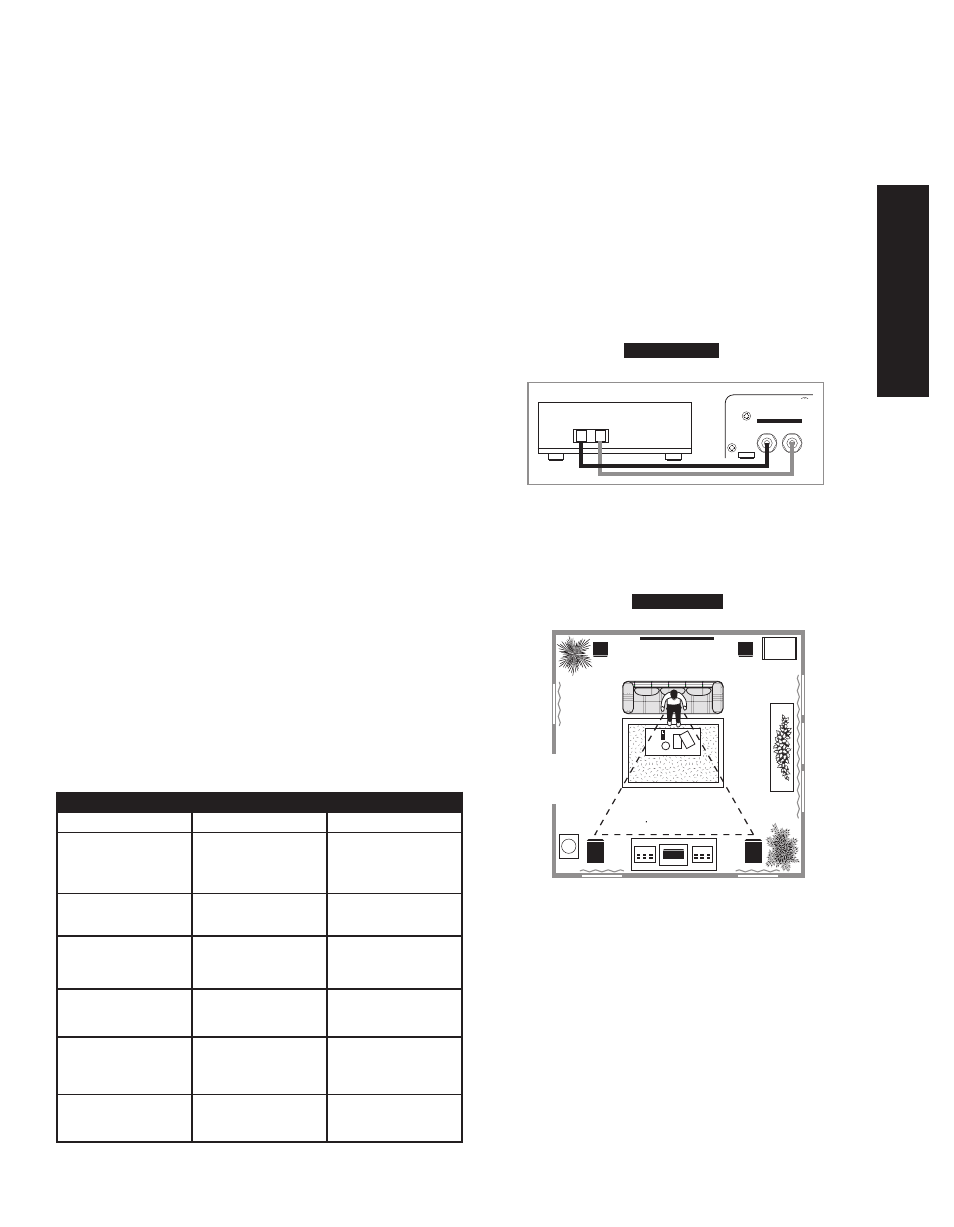

SPEAKER I N
Figure 1
A/V Receiver/Processor/Preamplifier Speaker Inputs
+ -
+ -
PO LARI TY
achtung! Dieses Produkt ist für eine spezifische aufstellung vorgesehen. Bringen Sie einen VE-5M oder
VE-5C niemals an der Decke oder an der Wand mithilfe von Trägern, Kabeln, Ketten oder Haken an.
Stellen Sie diese Komponenten nur auf Bücherregalen, passenden Ständern oder einem
Fernsehgerät/Monitor auf.
Die VE-8, VE-12 und VE-15 Lautsprecherboxen dürfen nur auf dem Fußboden aufgestellt werden!
Stellen Sie keine schweren Gegenstände, wie z. B. ein Fernsehgerät, auf einen Cerwin-Vega! Lautsprecher,
sofern von Cerwin-Vega! keine anderslautende Empfehlung vorliegt! Lautsprecher der VE-Reihe sind nur
für den Heimgebrauch vorgesehen.
polUng
laUtSpREChERanoRDnUng
a/V-
Receiver/prozessor/Vorverstärker
lautsprechereingänge
annähernd gleiche
abstände
abbildung 1
abbildung 2
p
RoblEMbESEItIgUng
S
ymptom
u
RSaCHe
l
öSunG
Verzerrung bei nahezu
maximaler
lautstärkeeinstellung am
Receiver/Verstärker
Receiver/Verstärker besitzt
nicht genügend leistung und
schneidet audiosignale ab.
tonregler zu hoch eingestellt
lautstärke am
Receiver/Verstärker
reduzieren.
Bassverstärkung verringern;
Regler sparsamer einsetzen.
Verzerrung bei nahezu
minimaler lautstärkeeinstellung
Receiver oder Vorverstärker
defekt; lautsprecherkabel
kurzgeschlossen
Defekten Receiver oder
Vorverstärker reparieren bzw.
lautsprecherkabel
austauschen.
Verzerrung bei musikspitzen
oder Klangeffekten
Dynamische Klangeffekte
(z. B. explosionen)
Gesamtlautstärke
verringern;
leistungsfähigeren
Receiver/Verstärker
verwenden.
Summen, Brummen oder
Knistern beim anschließen
der Kabel
Beim anschließen der Kabel
mit eingeschalteten Geräten
entstehen transiente
Signalspitzen.
Kabelanschlüsse nur bei
ausgeschaltetem
audiosystem vornehmen
Summen oder Brummen bei
eingeschaltetem System
erdungsproblem oder
erdungsschleife
im Handbuch des Receivers
oder Vorverstärkers
informationen zur
Beseitigung der
erdungsschleife suchen.
Kein Klang nach Hören auf
hohen pegeln
Der Überhitzungsschutz des
Verstärkers hat
angesprochen.
lautstärke verringern und den
Verstärker abkühlen lassen.
Der Klang kehrt automatisch
zurück.
