6. Enfoncer le bouton de verrouillage
de la broche et resserrer l’écrou de
serrage avec la clé.
7. Inverser la procédure précédente
pour retirer la meule.
8. Tourner le protecteur à la position
voulue.
Fonctionnement
Porter des lunettes de
sécurité quand l’appareil
est en marche.
S’assurer que le travail est bien en
place dans l’étau ou pincé en place
avant de commencer le travail.
Le travail mal installé pourrait
tourner et provoquer des blessures.
S’assurer que le protecteur de meule
et la poignée auxiliaire sont installés.
Agripper fermement la poignée
auxiliaire et le boîtier du moteur.
Soulever l’arrière du boîtier du moteur
pour que seulement la section avant
de la meule entre en contact avec le
travail. Utiliser une faible pression.
Soulever toujours la meuleuse du
travail avant de lancer ou d’arrêter
le moteur. La flèche du boîtier
d’engrenage avant indique la direction
de rotation de la meule.
MEULER, PONCER, BROSSER
Toujours choisir avec soin et utiliser
les meules recommandées pour le
matériau à meuler. S’assurer que la
vitesse d’exploitation minimum de
toute meule accessoire choisie n’est
pas de moins de 11 000 tr/min.
La meule fournie avec votre meuleuse
convient pour meuler les soudures,
préparer les surfaces à souder, meuler
l’acier structural et meuler l’acier
inoxydable. La brosse de meule
métallique convient pour retirer la
peinture ou la rouille des surfaces de
métal. Le disque à polir abrasif
convient pour poncer le métal plat ou
les surfaces de bois.
! ATTENTION
! AVERTISSEMENT
Ne jamais utiliser la meuleuse avec le
protecteur retiré. Cet outil est conçu
SEULEMENT pour être utilisé avec le
protecteur installé. Essayer d’utiliser
la meuleuse avec son protecteur retiré
mènera à des particules détachées qui
s’envoleront vers l’opérateur menant
à de graves blessures.
Vérifier la brosse de meule
métallique avant chaque utilisation.
Ne jamais utiliser une brosse rouillée,
endommagée ou non marquée pour
une vitesse minimum de 6 000 tr/min
ou plus. Ne pas suivre cet avertissement
peut mener à de graves blessures.
La clé pour un fonctionnement efficace
est le contrôle de pression et le contact
de surface entre la meule et la pièce de
travail. Les surfaces plates sont
meulées à angle aigu, normalement
entre 5 à 15 degrés.
Pour un contrôle maximum, tenir la
meuleuse devant et loin de soi, des
deux mains en gardant la meule loin
de la pièce de travail. Lancer la
meuleuse et laisser le moteur et la
meule atteindre leur pleine vitesse.
Abaisser graduellement la meuleuse
jusqu’à ce que la meule entre en
contact avec la pièce de travail.
Pour les meilleurs résultats, garder
la meuleuse penchée à un angle de
5 à 15 degrés et en se déplaçant
continuellement à un rythme constant
et sûr. Déplacer la meuleuse d’avant
à arrière ou de haut en bas sur l’aire de
travail. Garder la meuleuse en
mouvement pour ne pas retirer de
quantité excessive de matériau d’un
seul endroit. Si la meuleuse reste trop
longtemps à un endroit, elle enfoncera
! AVERTISSEMENT
! DANGER et coupera des rainures dans la pièce
de travail. Si la meuleuse est maintenue
à un angle trop prononcé, elle créera
aussi une rainure dans la pièce de
travail à cause de la concentration
de pression à un petit endroit.
Utiliser suffisamment de pression pour
que la meuleuse ne crée pas d’éclats
ou ne saute pas. Une forte pression
réduira sa vitesse et sera mauvaise
pour le moteur. Normalement le poids
de l’outil seul convient pour la plupart
des travaux de meulage. Utiliser une
légère pression en meulant les bords
dentelés ou les boulons desserrés s’il
y a une possibilité pour la meuleuse
de se prendre sur le bord de métal.
Relever la meuleuse de la pièce de
travail avant d’éteindre la meuleuse.
Pour les opérations normales de
brossage, le matériau retiré et les
soies de la brosse s’envoleront
(jusqu’à 15 mètres ou 50 pieds ou plus)
avec une grande force. Il y a une
possibilité de graves blessures. Pour se
protéger de ce danger, les opérateurs
et les autres personnes dans le secteur
de travail doivent porter des lunettes
et des vêtements de sécurité ou des
masques complets par-dessus les
lunettes de sécurité avec des écrans
latéraux.
UTILISER LA MEULE
À TRONÇONNER
Ne pas utiliser les meules à
tronçonner/poncer pour les applications
de ponçage de surface car ces meules
ne sont pas conçues pour les pressions
de côté qu’on retrouve pour le ponçage
de surface. Il pourrait y avoir des bris
de meules et des blessures.
1. Laisser l’outil atteindre sa pleine
vitesse avant de laisser l’outil
toucher la surface de travail.
2. Appliquer une pression minimum
sur la surface de travail permettant
à l’outil de fonctionner à vitesse
élevée.
3. Après le début de la coupe,
maintenir l’angle de la meule
à tronçonner sur la surface de
travail. Ceci empêchera de plier
la meule qui pourrait mener au bris
de la meule et à des blessures.
4. Retirer l’outil de la surface de
travail avant d’éteindre l’outil.
Laisser l’outil s’arrêter
complètement de tourner avant
de le déposer.
! AVERTISSEMENT
! AVERTISSEMENT
DG471500CK
11 Fr
5° - 15°
30°+

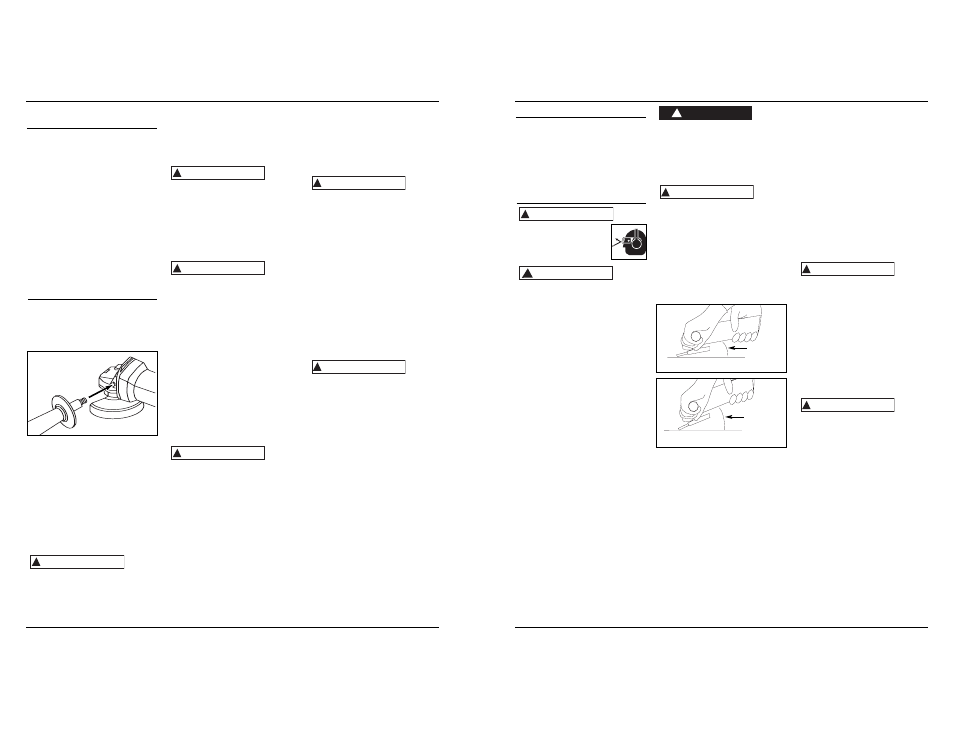

Figure 2 - angle correct
Figure 3 - angle incorrect
projet de ponçage. Il faut changer
fréquemment les sacs de filtre
d’aspirateur.
2. Les toiles de peintre doivent être
ramassées et éliminées avec tous
copeaux ou autres débris de
produits retirés. Il faut placer ces
déchets dans des poubelles scellées
pour les éliminer selon les
procédures courantes de cueillette
de déchets. Pendant le nettoyage,
il faut garder les enfants et les
femmes enceintes loin de l’aire
immédiate de travail.
3. Tous les jouets, meubles et
ustensiles lavables utilisés par les
enfants doivent être bien lavés
avant d’être réutilisés.
Assemblage
INSTALLER LA POIGNÉE DE CÔTÉ
1. DÉBRANCHER LA MEULEUSE.
2. Installer la poignée de côté en la
vissant sur le côté du boîtier
d’engrenage.
Remarque : La poignée s’installe
à gauche ou à droite ou sur le dessus
de la meuleuse selon la préférence de
l’opérateur. LA POIGNÉE DE CÔTÉ
DOIT TOUJOURS SERVIR À PRÉVENIR
la perte de contrôle et les blessures
graves possibles.
3. Bien resserrer la poignée de côté.
INSTALLER LE PROTECTEUR
DE MEULE
Un protecteur de meule est fourni avec
l’outil.
Toujours utiliser un protecteur approuvé,
et bien ajusté en utilisant cet outil.
1. DÉBRANCHER LA MEULEUSE.
2. Déposer l’outil sur son dos avec
la broche face vers le haut.
! AVERTISSEMENT
3. Déposer le protecteur sur la bride
de montage. Tourner le protecteur
à une position qui placera le
protecteur entre l’opérateur et la
meule. Resserrer la vis de blocage
pour fixer le protecteur à la bonne
position.
S’assurer toujours que le protecteur de
meule soit placé entre l’opérateur et la
meule pour que les copeaux ou les
pièces de meule qui pourraient
s’envoler et se briser soient repoussés
loin de l’opérateur.
INSTALLER LES MEULES
EN ACCESSOIRE
1. DÉBRANCHER LA MEULEUSE.
Ne pas débrancher votre meuleuse
pourrait mener à un démarrage
accidentel provoquant de graves
blessures.
2. La meuleuse est expédiée avec
la bride de disque et l’écrou de
serrage fixés à la broche.
3. Enfoncer le bouton de verrouillage
de la broche et tourner l’écrou de
serrage jusqu’à ce que la broche
se verrouille. Pour éviter
d’endommager la broche ou son
verrou, toujours laisser le moteur
s’arrêter complètement avant
d’engager le verrou de broche.
4. Desserrer et retirer l’écrou de
serrage de la broche. NE PAS
retirer la bride du disque.
5. Placez la meule en accessoire
sur la broche.
Toujours installer la meule et le disque
à polir abrasif avec le centre enfoncé
contre la bride du disque tel qu’illustré
plus haut. Sinon, la meule se fissurera
en resserrant l’écrou de serrage.
Ceci pourrait mener à de graves
blessures personnelles à cause de
particules desserrées qui s’en détachent
et partent de la meuleuse. Ne pas trop
resserrer.
6. Pour installer la meule et la brosse
de meule métallique : enfiler l’écrou
de serrage sur la broche avec le côté
plat de l’écrou vers le haut. Ajuster
la partie soulevée de petit diamètre
de l’écrou de serrage dans le trou
de la meule et resserrer à la main.
7. Pour installer le disque à polir
abrasif : enfiler l’écrou de serrage sur
la broche avec le côté plat de l’écrou
vers le bas. Resserrer du doigt.
! AVERTISSEMENT
! AVERTISSEMENT
! AVERTISSEMENT
8. Enfoncer le bouton de verrouillage
de la broche et tourner l’écrou de
serrage dans le sens horaire jusqu’à
ce que la broche se verrouille en
place.
9. Bien resserrer l’écrou de serrage
avec la tricoise fournie. Ne pas trop
resserrer.
Les soies de la brosse de meule
métallique se plieront durant
l’utilisation et montreront la direction
de rotation. En réutilisant la brosse de
meule métallique, toujours la monter
pour tourner dans la même direction
que l’utilisation précédente. Ne pas
suivre cet avertissement peut mener
au bris des soies et à des vibrations
extrêmes de la brosse de meule
métallique qui pourraient mener
à de graves blessures.
MONTER LA MEULE
À TRONÇONNER
Les meules à tronçonner incluent des
disques abrasifs et des meules
diamantées. Des meules à tronçonner
abrasives pour le métal et le béton
sont disponibles. Les meules
diamantées pour la coupe du béton
peuvent aussi être utilisées.
Un protecteur de meule à tronçonner
fermé n’est pas inclus avec cet outil.
Les meules à tronçonner exigent des
rebords et des protecteurs appropriés.
Un dispositif de protection est
disponible comme accessoire et inclut
les rebords assortis, appropriés. Ne pas
les utiliser peut mener à des blessures
suite au bris de meule et au contact
avec la meule.
1. DÉBRANCHER LA MEULEUSE.
Avant de reconnecter l’outil,
enfoncer et dégager l’interrupteur
de gâchette pour s’assurer que
l’outil ne soit plus sous tension.
2. Ouvrir le verrou du protecteur et
aligner les cosses avec les fentes sur
le couvercle du boîtier
d’engrenage. Placer le protecteur
face vers l’arrière.
3. Pousser le protecteur vers le bas
jusqu’à ce que la cosse s’engage et
tourne librement dans la rainure de
moyeu du boîtier d’engrenage.
4. Placer la meule sur le rebord de
presse, centrant la meule sur le
pilote du rebord de presse.
5. Installer l’écrou de serrage en
s’assurant que la meule reste
centrée sur le rebord de presse.
! AVERTISSEMENT
! AVERTISSEMENT
Instructions d’Utilisation et Manual de Pièces
10 Fr
Directives De Sécurité
(Suite)
Figure 1
Assemblage (Suite)
