MONTERING AF VÆGPLADE PÅ VÆG
ADVARSEL: Hvis denne komponent monteres på
et sted, der ikke er konstrueret stærkt nok, kan det
resultere i alvorlig personskade eller beskadigelse
af udstyret! Montøren er ansvarlig for at sørge for, at
komponenten monteres på en konstruktion, der kan
bære fem gange udstyrets samlede vægt. Forstærk
konstruktionen efter behov før komponenten monteres.

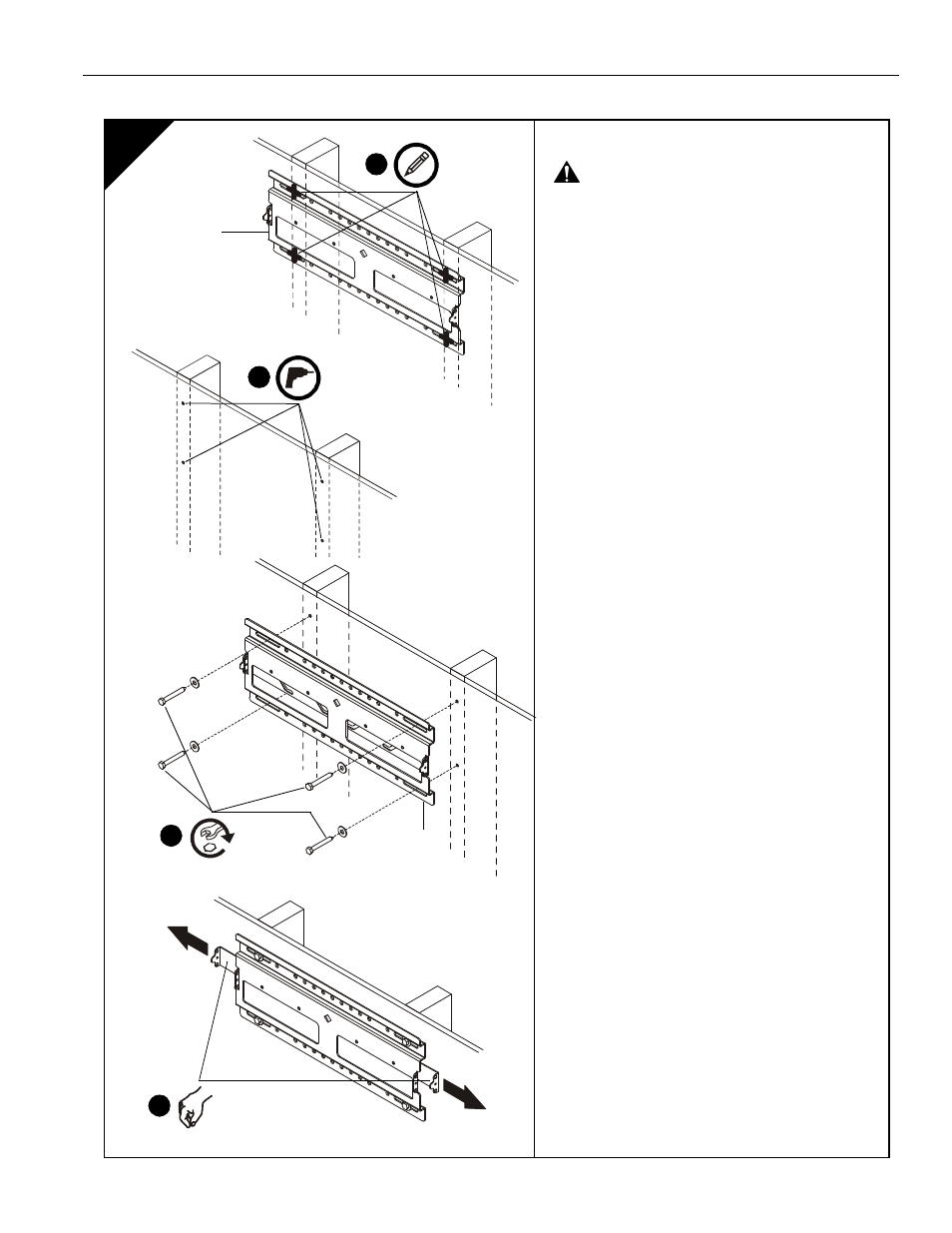

1. Sæt vægpladen (C) vandret på, og marker
placeringen på styrehullerne.
2. Bor styrehuller på 5,5 mm (7/32") diameter ind
i træafstiverne.
3. Brug en 12,7 mm (1/2") skruenøgle til at montere
skruer (Y) gennem de flade slutteskiver (Z),
vægpladen (C) ind i træafstiverne.
4. Åbn begge skærmholdemekanismer.
3
1
1
X4
2 X4
(Y, Z) X4
4 X2
12,7 mm (1/2")
5,5 mm (7/32")
C
C
