Top/Arriba/Haut
Bottom/Abajo/Bas
4

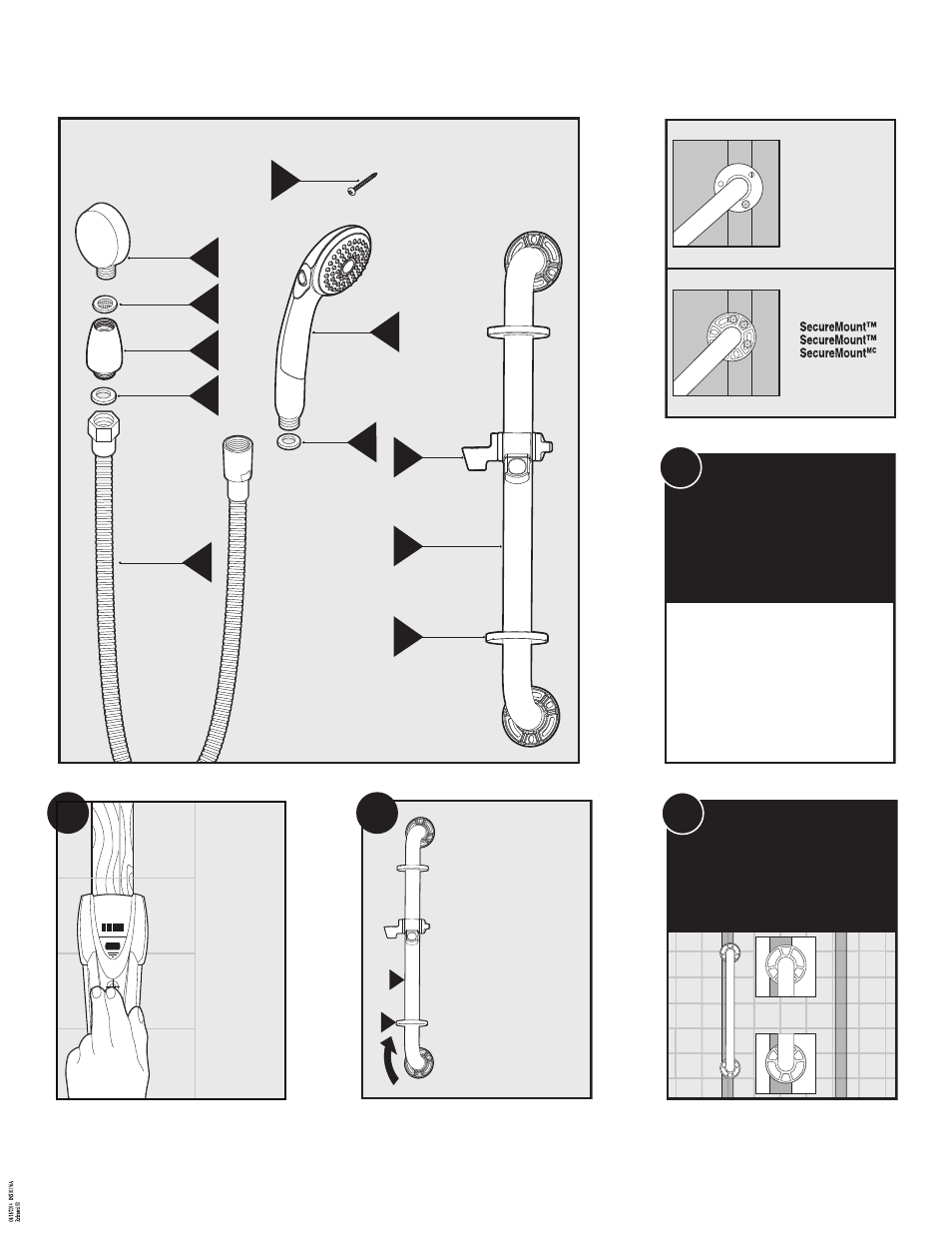

Place the grab bar ont the wall where desired so that the
SecureMount™ mounting flange is positioned over a wood
stud. Use a level to verify desired placement.
Coloque la barra de apoyo en la pared en la posición
deseada de modo que la brida de soporte SecureMount™
quede ubicada sobre un tirante de madera. Use un nivel
para verificar la ubicación deseada.
Placer la barre d’appui sur le mur à l’endroit voulu, mais
de façon que la bride de montage SecureMount soit
positionnée sur un montant en bois. Utiliser, au besoin,
un niveau pour vérifier la position correcte de la barre.
MC
MC
1
*Screws MUST be mounted into a wood stud
for secure installation.
*Los tornillos DEBEN ser montados en un
tirante de madera para una instalación segura.
*Les vis DOIVENT être vissées dans un montant
en bois pour une installation sécuritaire.
*Optional: SecureMount™ Anchor
grab bar installation system.
*Optativo: Sistema de instalación de la
barra de apoyo SecureMount™ con anclaje.
*Optionnel : Système d’installation de
barre d’appui à l’aide du dispositif
d'ancrage SecureMountt .
Locate the studs behind the wall
by using a stud sensor or other
stud locating method. Studs are
usually 16" apart; locate the
center of each stud.
Ubique los tirantes de madera
detrás de la pared usando un
sensor de tirantes o algún otro
medio de ubicación de tirantes.
Los tirantes se encuentran
generalmente a una distancia de
16”( 40.64 cm.) entre sí; ubique el
centro de cada tirante.
Trouver l’emplacement des
montants derrière le mur en
utilisant un détecteur de
montants ou en localisant les
montants d’une autre façon.
L’espace entre les montants est
normalement de 16 po. Trouver
le centre de chaque montant.
2 3
MC
H
I x2
Slide the end cover away
from the hub end to expose
the SecureMount™
mounting flange.
Deslice la cubierta del
extremo alejándola del
extremo del cubo para
exponer la brida de soporte
SecureMount™.
Faire glisser le couvercle de
l’extrémité de la barre
d’appui pour exposer la
bride de montage
SecureMount .
A
B
C
D
G
H
I
x2
* J
x6
E
F
K
Conventional Mounting
Montaje Convencional
Montage Traditionnel
