AVF Group YUL204: TV Mount - Manual (Page 10)

4
75mm (3")
Ø10mm (25/64") Ø3mm
(1/8")
75mm (3")
!
R x4 Q x4 Q x4
R
Q
Q

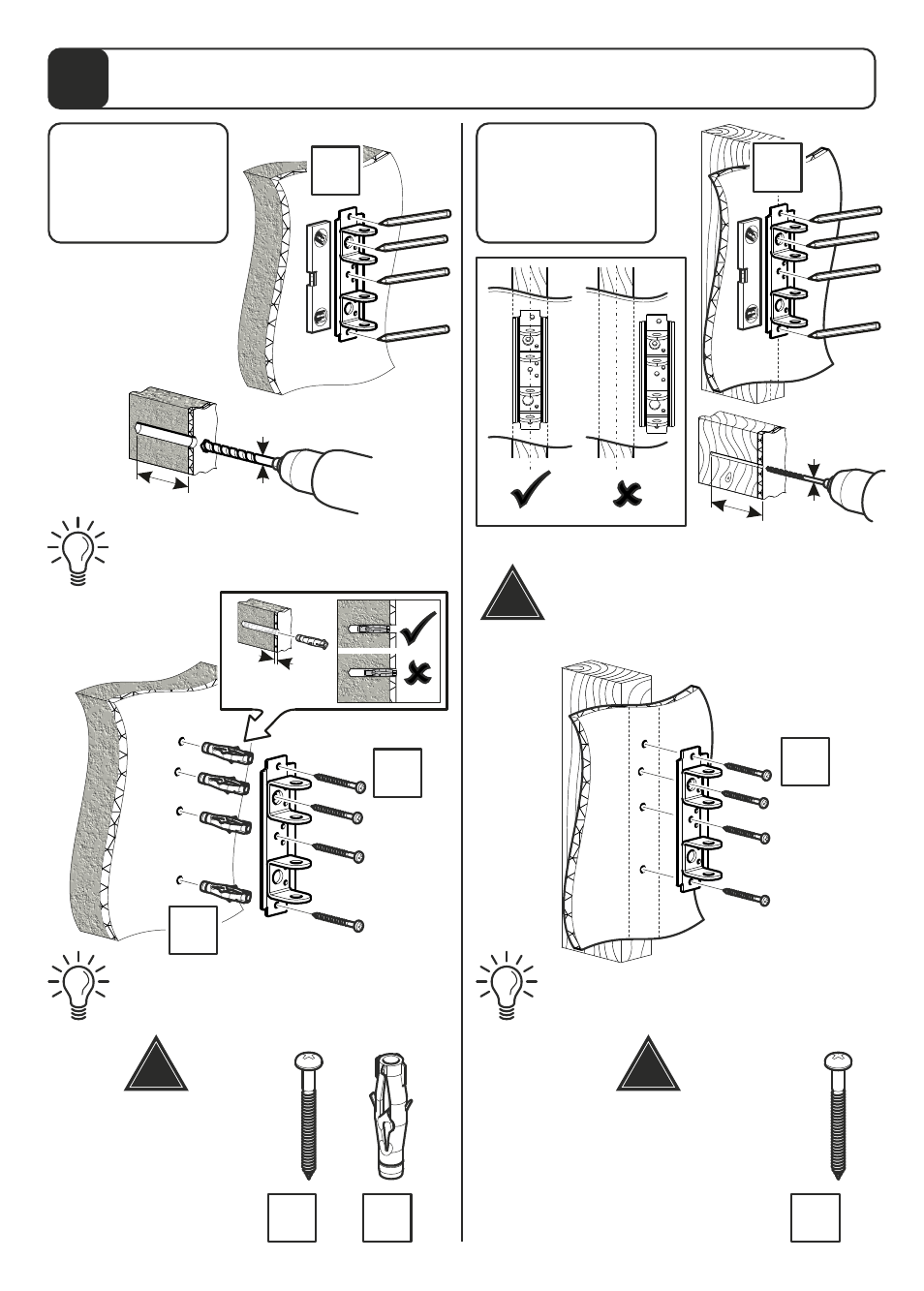

Fitting the Wall Bracket
Installer l'applique murale
Fijando la Placa a la Pared
Solid Wall
Mur solide
Pared sólida
Wood Stud
latte de bois
Viga de madera
A A
Remove dust from hole
Retirez la poussière du trou
Elimine el polvo del agujero
Ensure bracket is in the centre of the wood stud
Assurez-vous que l'applique est au centre
de la latte de bois
Asegúrese de que el soporte está en el
centro de la viga de madera
Lubricate screw thread with soap
Lubrifiez le pas de vis avec du savon
Lubrique la rosca del tornillo con jabón
8mm (5/16")
MAX
Lubricate screw thread with soap
Lubrifiez le pas de vis avec du savon
Lubrique la rosca del tornillo con jabón
!
DO NOT overtighten screws
Tighten screws by hand only
Ne serrez pas trop les vis.
Visser à la main seulement
NO sobre apriete
los tornillos.
Apriete los tornillos
sólo a mano
!
DO NOT overtighten screws
Tighten screws by hand only
Ne serrez pas trop les vis.
Visser à la main seulement
NO sobre apriete
los tornillos.
Apriete los tornillos
sólo a mano
