AVF Group ZL4601K: TV Wall Mount - Manual (Page 7)

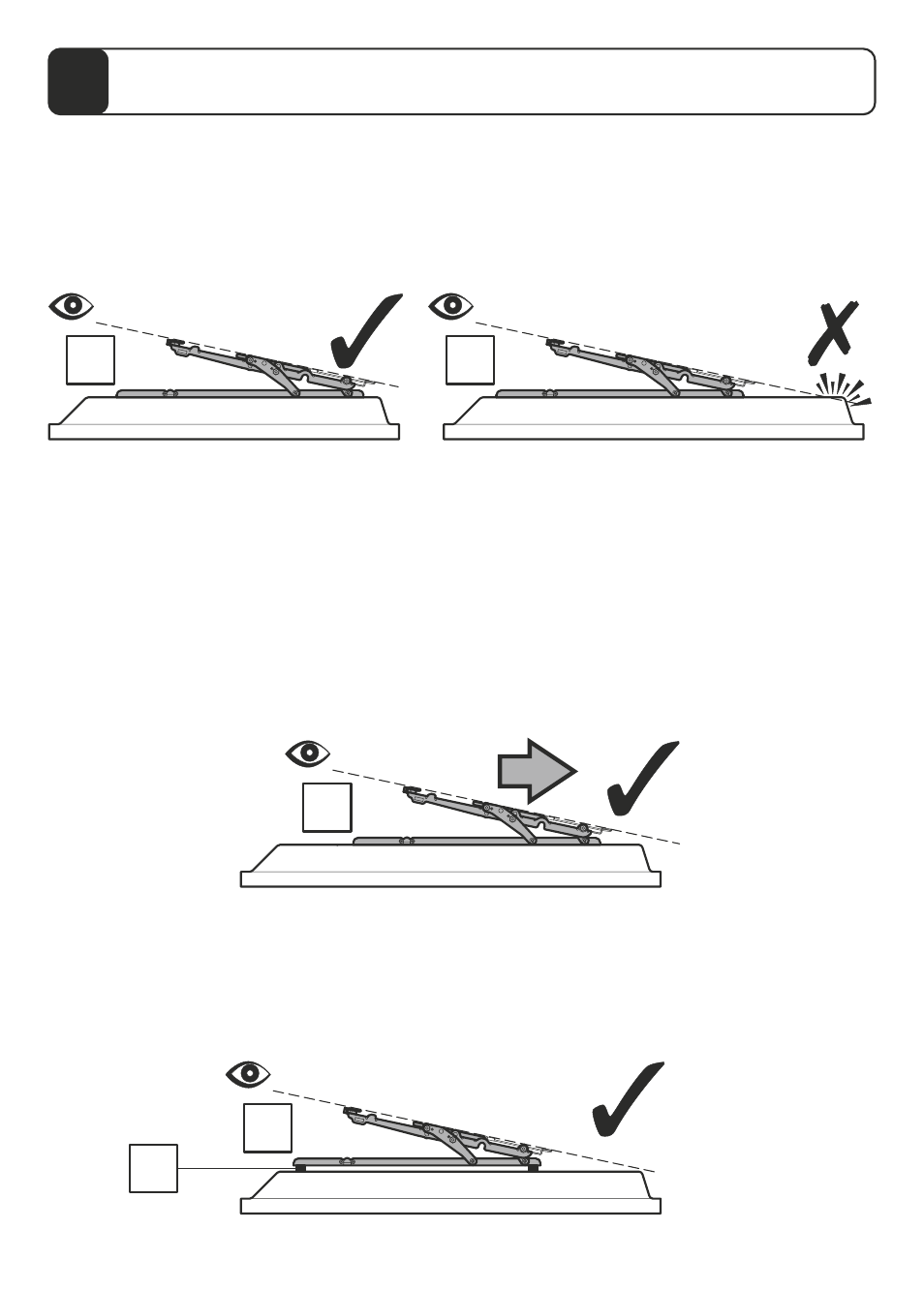

To ensure maximum tilt is possible after installation you will need to ensure that your TV does not
clash with the wall.
No Clash
Pas de frottement
No hay choque
Clash
Frottement
Choque
B
Bottom
Bas
Parte inferior
Bottom
Bas
Parte inferior
2
Preparing the TV Brackets
Préparer l'applique téléviseur
Prepare los Brazos del Soportes a su TV
Top
Haut
Parte Superior Top
Haut
Parte Superior
Pour assurer qu'une inclinaison maximum est possible après l'installation il faudra vous assurez
que votre téléviseur ne frotte pas contre le mur.
Para garantizar una inclinación máxima luego de la instalación, deberá asegurarse de que la TV
no choque contra la pared.
B
Bottom
Bas
Parte inferior Top
Haut
Parte Superior
B
No Clash
Pas de frottement
No hay choque
Bottom
Bas
Parte inferior Top
Haut
Parte Superior
B
No Clash
Pas de frottement
No hay choque
F
2
Option 1 /
Move Bracket B closer to the bottom of your TV
Déplacez le support B plus près du bas de votre téléviseur
Opción 1
Mueva el soporte B más cerca de la parte inferior del televisor
If a clash is observed you have 2 options:
Dans le cas d'un frottement vous avez deux options:
Si observa alguna diferencia tiene 2 opciones:
Option 2 /
Use spacers F
2 to raise Bracket B
Utilisez les cales F 2 pour élever le support B
Opción 2
Utilice los espaciadores F 2 para elevar el soporte B
