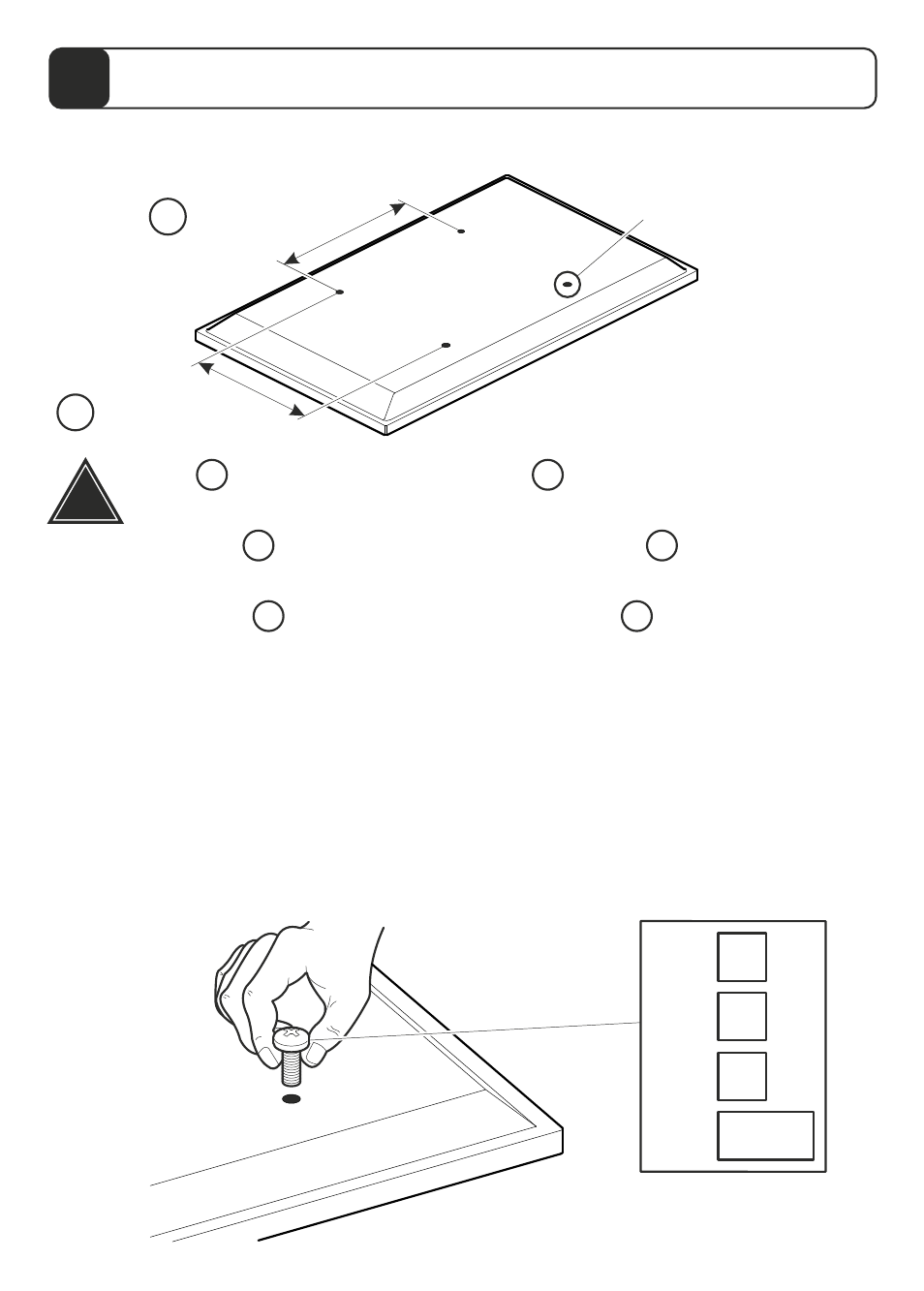

Measure the TV fixing holes Width and Height
Mesurer la profondeur et la taille des trous de fixation
Mida los orificios de su TV, lo ancho y lo alto
TV Fixing Holes
Trous de fixation TV
Orificios de su TV
para Fijar el Soporte
You are provided with 4 diameters of TV fixing screws, M4, M5, M6 and M8.
Determine the screw diameter that fits and remember for step 3.
4 diamètres de vis TV vous sont fournis, M4, M5, M6, et M8.
Déterminez le diamètre de la vis qui convient et mémorisez- le pour l'étape 3.
Se le proporciona con 4 diámetros de tornillos de fijación para su TV: M4, M5, M6 y M8.
Determine el diámetro del tornillo que le quede a su TV y recuérdelo para el paso 3.
If width X is greater than mm or height Y greater than mm STOP
installation now and contact the customer help line
200 200
Si la largeur X est plus large que 200mm et la hauteur Y plus grande que
200mm, ARRÊTEZ l'installation immédiatement et contactez l'assistance client
Si la anchura X es mayor que 200mm o la altura de Y es mayor que 200mm
DETENGA la instalación inmediatamente y póngase en contacto con la línea de
ayuda al cliente
