AVF Group NEL101B: TV Wall Mount - Manual (Page 2)

3
x4 G 1
F 1 /F 2 x4
E x2
M4
D x2 E x2
F 1 /F 2 x4
A
E
A
D
If required
Si nécéssaire
G 1
A
C
B
G 2 x4
and / or
G 2
!
Solid Wall
Mur solide
Pared sólida
Wood Stud
Latte de bois
Estructura de madera

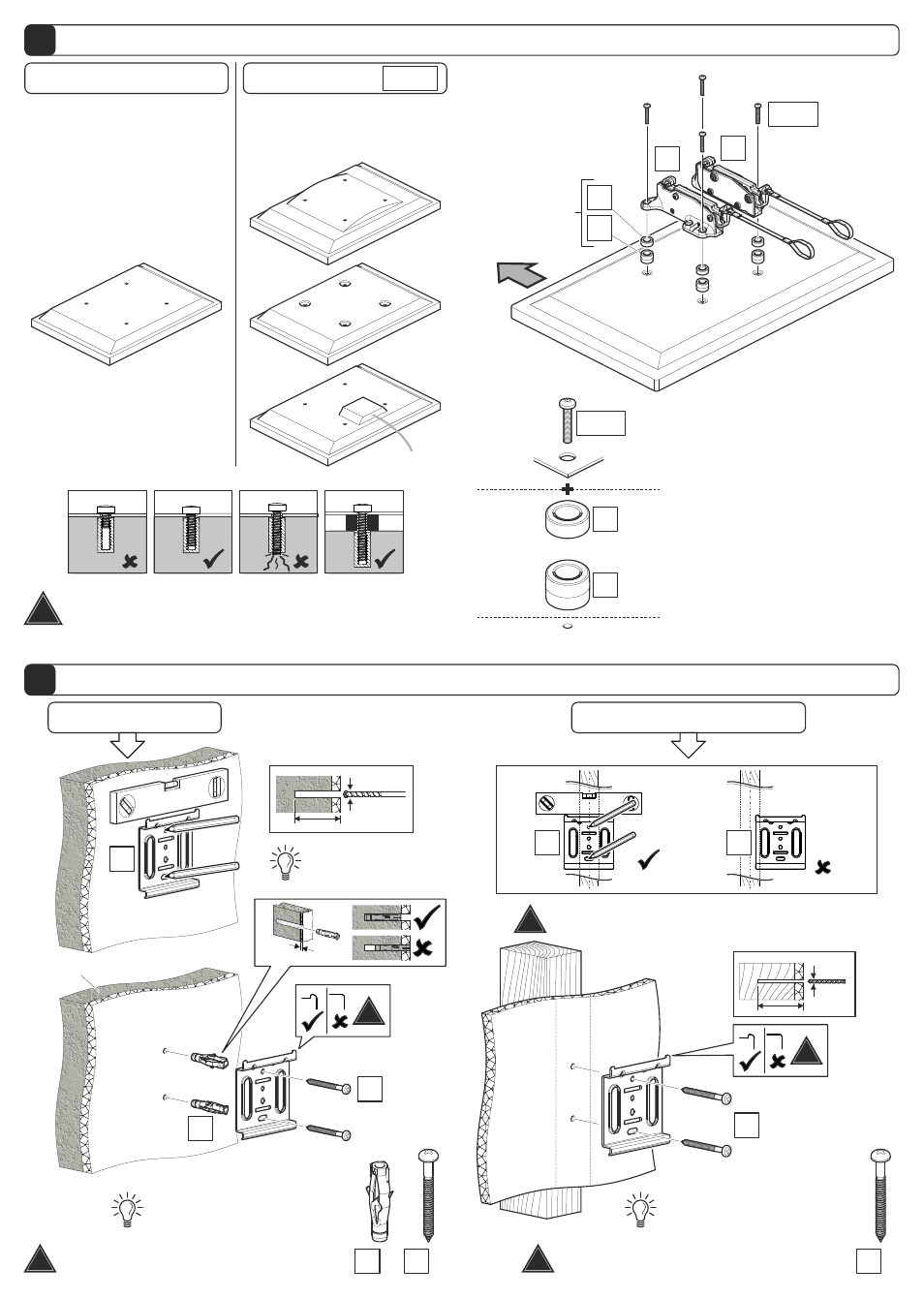

Fitting the Wall Bracket
Installer l'applique murale
Fije la Placa a la Pared
Remove dust from hole
Retirez la poussière du trou
Elimine el polvo del agujero
DO NOT over tighten screws. Tighten screws by hand only.
NE PAS visser les vis à fond. Visser à la main
NO sobre apriete los tornillos. Apriete los tornillos sólo a mano.
!
Lubricate screw thread with soap.
Lubrifiez le pas de vis avec du savon
Lubrique la rosca del tornillo con jabón.
Concrete / Béton / Concreto
Ensure bracket is in the centre of the wood stud
Assurez-vous que l'applique est au centre de la latte de bois
Asegúrese de que el soporte está en el centro de la viga de madera
!
!
10mm (25/64")
75mm (3")
3mm
(1/8")
75mm (3")
12.5 mm (½") MAX
2
TV TV TV TV
!
G 1 G 2 /
Fitting the TV Brackets
Installer l'applique téléviseur
Fije los Brazos del Soportes a su TV
For Tvs with flat/unobstructed back
Pour des téléviseurs aux dos plats et non
obstrués
Para TVs con la parte posterior plana/sin
obstáculos. For Tvs with irregular/obstructed back
Pour des téléviseurs aux dos irréguliers et
non obstrués
Para TVs con la parte posterior irregular/con
obstáculos.
WARNING / AVERTISSEMENT / ADVERTENCIA
After completing step 2 you will have fittings left over, please keep for future reference.
Après avoir complété l'étape 2, il vous restera des vis pour la fixation du téléviseur,
veuillez les conserver pour une utilisation ultérieure.
Después de completar el paso 2 usted tendrá conexiones sobrantes, por favor guarde
para futura referencia.
No Spacers
Pas de Séparateur
Sin espaciadores
Top
Haut
Parte
Superior
Spacers
Séparateur
Espaciadores
If required
Si nécéssaire
Si se requiere
Attach the bracket to the back of your TV
using suitable screw, reducer and
spacer combinations.
Attachez l'applique au dos de votre
téléviseur en utilisant une combinaison
de vis, de séparateurs et de joints adaptés.
Coloque los soportes a la parte posterior
de su TV usando la combinación adecuada
de tornillo, reductor y espaciador.
E
DO NOT over tighten screws. Tighten screws by hand only.
NE PAS visser les vis à fond. Visser à la main
NO sobre apriete los tornillos. Apriete los tornillos sólo a mano.
!
Lubricate screw thread with soap.
Lubrifiez le pas de vis avec du savon
Lubrique la rosca del tornillo con jabón.
