OPTION 2 / OPTION 2 / OPCIÓN 2
D
E
I
B
M5
16mm
I
x4
E
x8
M6
F
x8
F
X
400mm
X
300mm
X
200mm
X
400mm
Y
300mm
Y
400mm
Y
400mm
Y
200mm

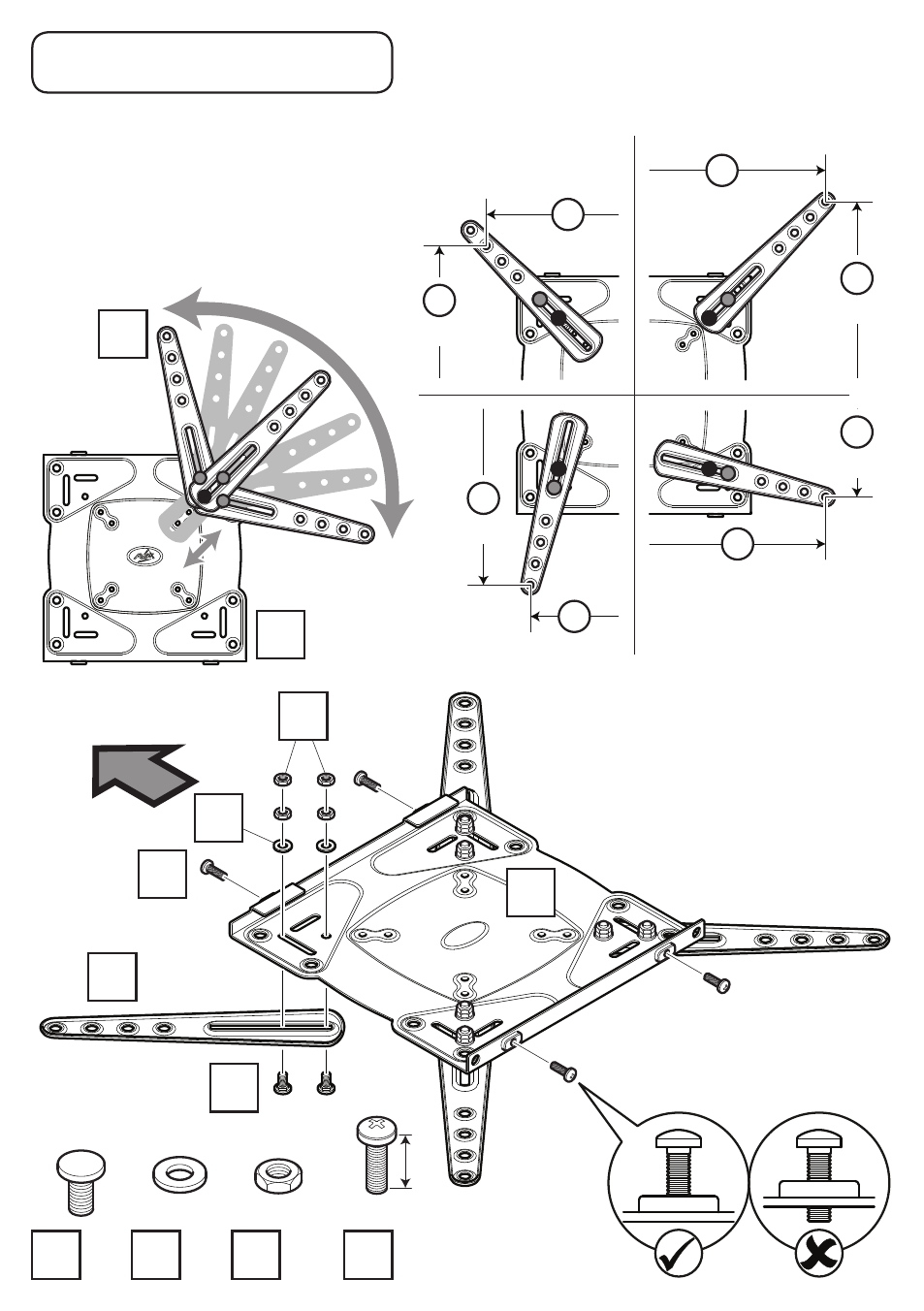

Adaptors D can be fixed in different positions in
the slots on Plate B to match your TV fixing holes.
Les adaptateurs D peuvent être fixés à différents
endroits dans les encoches du plateau B afin
de correspondre aux trous de fixation de
votre téléviseur.
Los adaptadores D pueden fijarse en diferentes
posiciones en las ranuras de la placa B para que
coincidan con los orificios de fijación de su televisor.
Example shown is 400 x 400 fixings.
L'exemple affiché représente
des fixations de 400mm x 400mm.
El ejemplo se muestra con
fijaciones de 400mm x 400mm.
B
D
Top
Haut
Parte Superior
M6
G
x16
G
