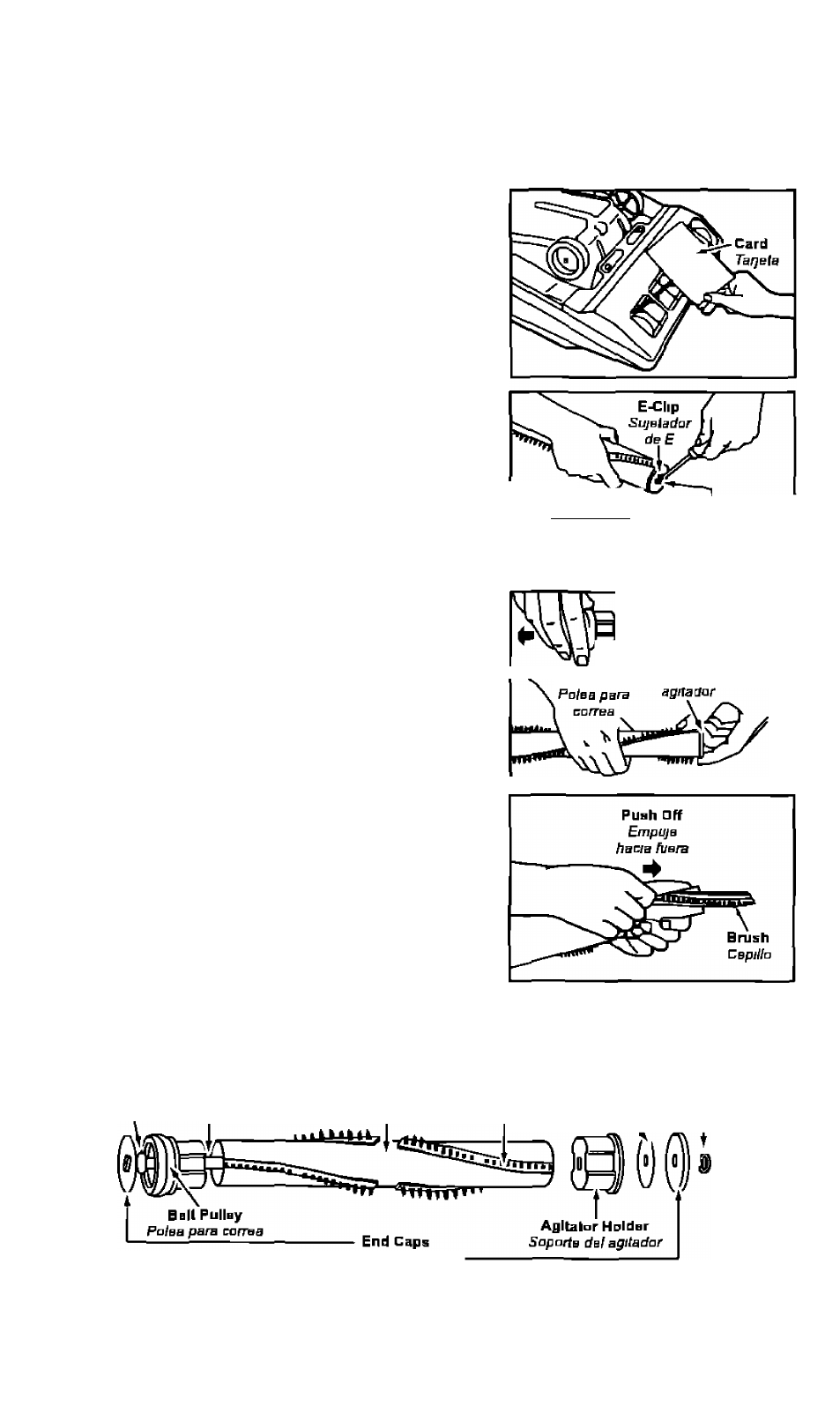

Replacing Bmshes / Cambiarlos cepillos
>" When the bristles an the agrlater are warn so that they
do not touch a card held across the lower plate, the
brushes should be replaced
Cuando las cepillas del agitador estén gastadas hasta que
na pueden tacar una tarjeta tenida en la base inferior, se
deben cambiar los cepillos
Remove lower plate and agitator
Quite la base inferior у el agitador
Remove the E-clip from agitator shaft and end cap
Quite el gancho E del eje del agitador у la tapita del
BMtremo
'>■ Do not bend agitator shaft or lose E-clip
Na liverca el eje del agitador a pierda el gancho E
Pull agitator shaft out of agitator body
Tire hacia afuera del eje del agitador del montaje del
agitador
>- Pull, or pry out, agitator holder and belt pulley
Tire, a arranque, el soparte del agitador у la polea de
corea
>- Push each brush out of agitator body aa shown
Empuje hacia afuera cada cepillo del montaje del eje
сото se muestra
Install new brushes by reversing procedure
Instale las nuevos cepillas usando el tramite opussfo
RemsIall agitator holder and agitator pulley
completely
Instale otra vez el soporte del agitador y la palea del
agitador par completa
>- Reinstall the agitator shaft, end cap and E-clip
/nsía/в otra vez el eje del agitador, la tapita del extrema у
el gancho E
>" See esploded View below for correct assembly of
parts
Véase el diagrama grande abaja para el almacenaje
correcta de piezas
Position belt over belt pulley on the agitator
Coloque la carea sobre la polea de carea en el agitador
>■ Reinstall agitator and lower plate
Reemplace el agitador y la base inferior
Agitator shan
Ej^2'\3nadnr ^ J
íTtnr--^ derecha _______ ____
I''—ni I [igjjj
ТПМ11"
t
Agitator Holder
Belt Pulley Caperle del
Agitator Assembly / Montaje de agitador
Spacer
Dlstanaador
Agitalor
I— Agitator Shafl ,
, Cuerna del
E,e del agitador
Brush
Cepilla
Filter
Filtra
Tapas dal extrema
