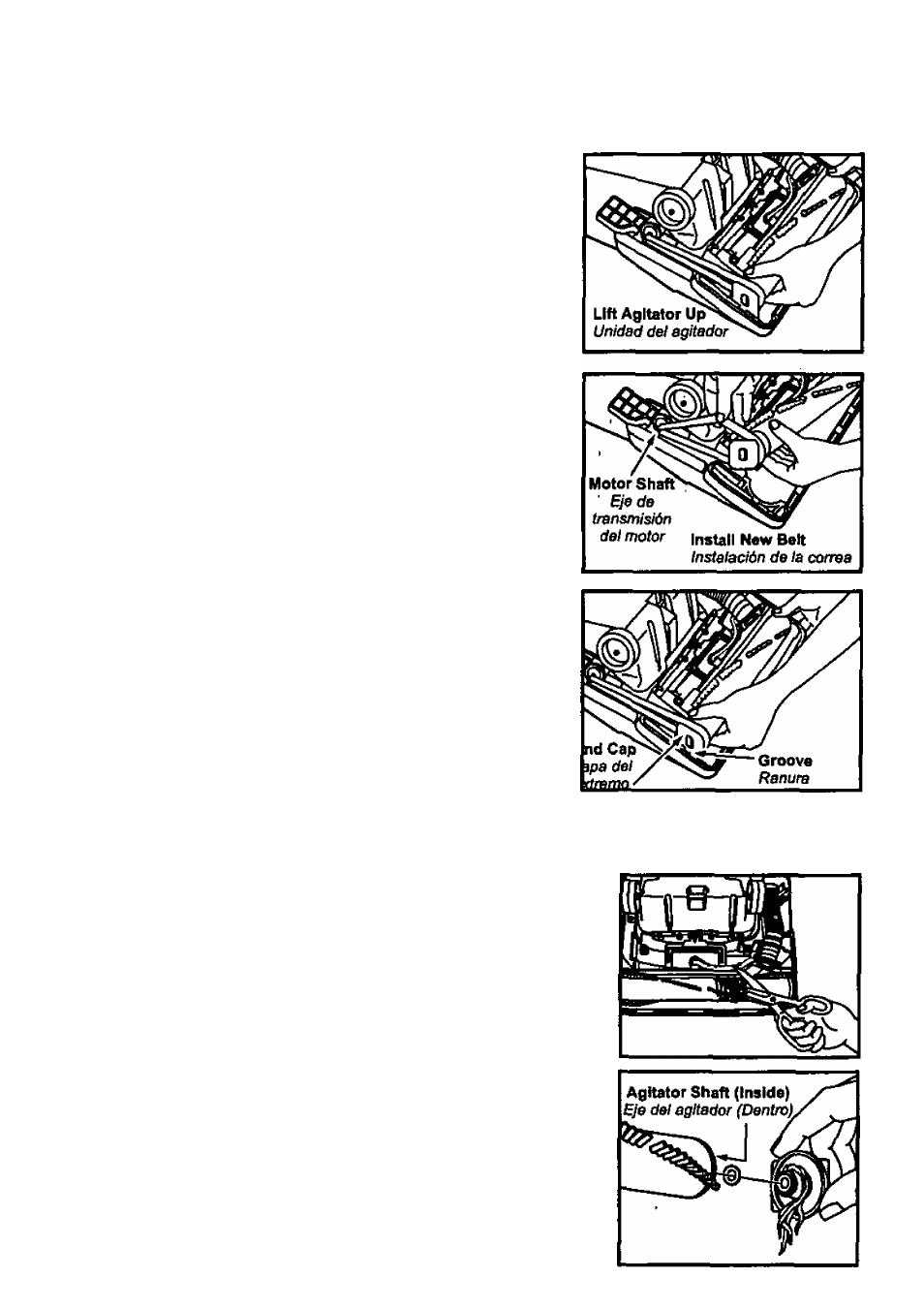

Replacing Belt /
Cambio de la correa
>■ Replace belt whenever a burning rubber smell caused by excessive slippage occurs
Cambie la corea cuando ocurra un olor de goma que quema causado por un patinaje excesivo
>- Remove lower plate
Quite la base inferior
>■ Remove agitator by carefully lifting out
Al levantar con cuidado quite el agitador
Remove worn or broken belt
Quite la correa gastada o rota
>~ If end caps fall off, do not lose the two (2) washers
Si se caen los tapas del extremo, no pierda las dos (2)
arandelas
>■ Loop new belt (Panasonic Type UB8 only) around motor
shaft and brush pulley; see illustration for correct belt
routing
Envuelva la correa nueva (Panasonic Type UB8 solamente)
en el eje del motor y la polea de cepillo, véase el diagrama
para envolver la correa
>■ Clean agitator and replace the two (2) washers and end
caps
Limpie el agitador y cambie las dos (2) arandelas y las
tapitas del extremo
>■ Reinstall agitator back Into nozzle housing grooves
Reinstale el agitador en las ranuras del compartimento de la
boquilla
>- After reinstalling the agitator, turn it by hand to make
sure that belt is not twisted or pinched and that all
rotating parts turn freely
Después de instalar el agitador, ruede a mano para que
asegure que la correa no esté torcida ni apretada y que
rueden libremente todas las piezas rodantes
>■ Reinstall lower plate
Reemplace la base inferior
Cleaning Agitator /
Limpieza dei agitador
Clean agitator after every five uses and every time the belt is
replaced
Limpie el agitador después de cada cinco utilizaciones y cada vez
que se cambia la correa
Remove lower plate
Quite la base inferior
Cut off any carpet pile and lint entangled around agitator with
a pair of scissors
Corte con unas tijeras el pelo de alfombra y la pelusa envueltos
en el agitador
Remove agitator
Quite el agitador
Remove any string or debris located on the end caps,
washers or agitator shaft
Quite los hilos o los residuos ubicados en los tapas del extremo,
en tas arandelas o en el eje del agitador
Reinstall agitator and lower plate
Reemplace el agitador y la base inferior
