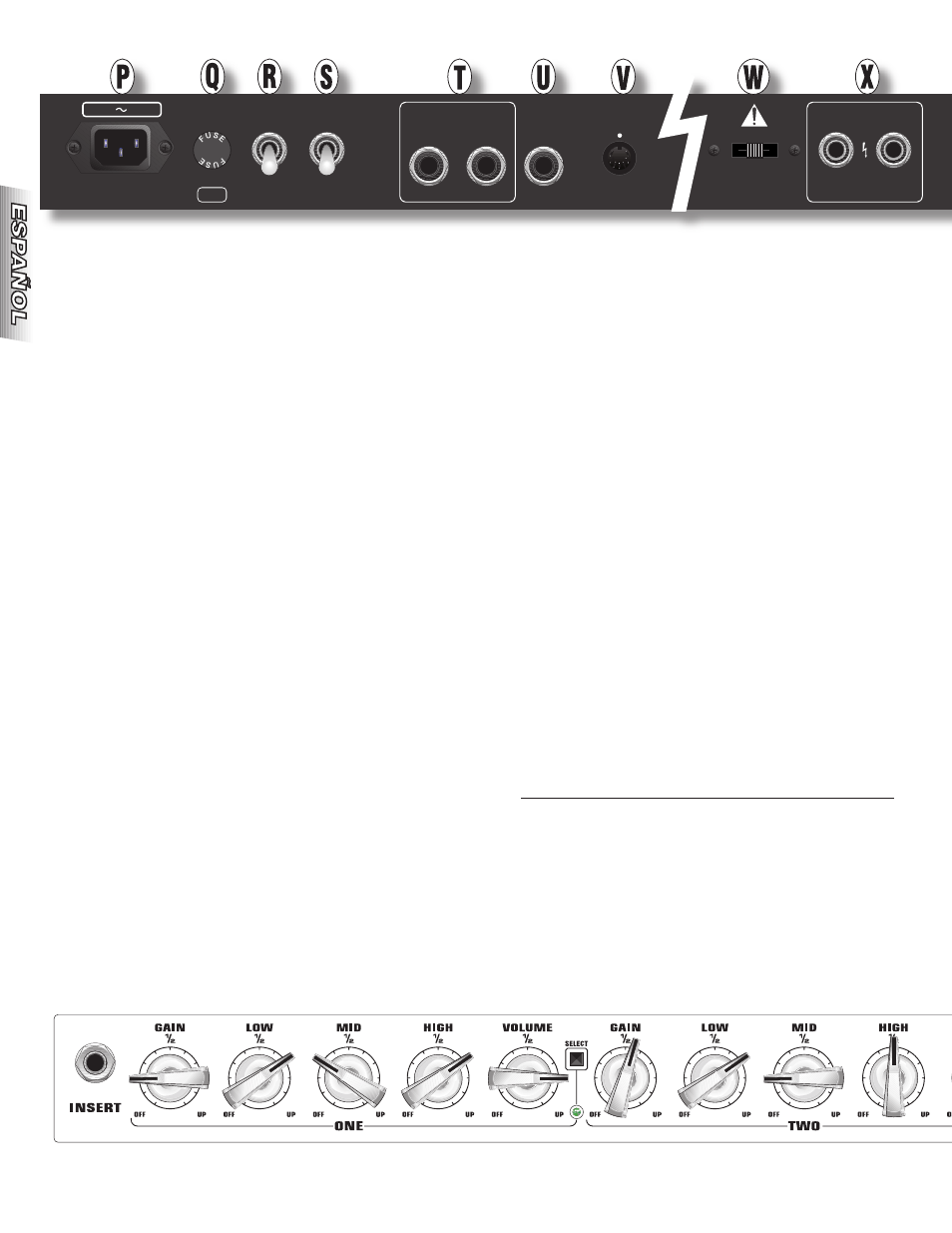

P . POWER INPUT—Conecte el cable de alimentación
incluido a una salida de corriente del voltaje y amperaje
indicados en el panel trasero del amplificador.
Q . FUSIBLE—Sustituya este fusible solo por otro de las
mismas características.
R . POWER—Le permite encender y apagar el aparato
S . STANDBY—Activa el amplificador en el modo de espera
o STANDBY para hacer que las válvulas se mantengan
calientes durante las pausas breves. Deje este interruptor
en OFF cuando vaya a encender la unidad; espere unos
 segundos y después coloque en ON este interruptor.
De esta forma alargará la vida de las válvulas.
T . EFFECTS LOOP—Esto es un bucle de efectos de
gran utilidad para obtener el máximo rendimiento de
unidades de efectos de rack o pedales de tipo reverb,
chorus, retardo, etc. Conecte el envío (SEND) a la entrada
de su unidad de efectos y el retorno (RETURN) a la salida.
U . PREAMP OUT—Conecte esta salida al RETORNO DE
EFECTOS o la ENTRADA DE ETAPA DE POTENCIA de
otro amplificador para usar varios a la vez. También
puede usar esta salida para enviar la señal del previo
directamente a una mesa de mezclas.
V . FOOTSWITCH—Conecte aquí el cable de la pedalera
incluida (Vea PEDALERA EVH {Y} en la página siguiente).
W . LOAD IMPEDANCE—Le permite elegir la impedancia de
salida del amplificador (,  ó  ohmios) para adaptarla a
la carga del altavoz.
NOTA: El recinto acústico 5150-III 412 (recomendado) tiene
una impedancia de 16 ohmios. Cuando utilice uno de estos
recintos 5150-III 412, ajuste este interruptor LOAD IMPEDANCE
a “16Ω”. Cuando vaya a utilizar dos de estos recintos, ajuste
el interruptor a “8Ω”.
X . SPEAKER OUTPUTS—Salidas para la conexión a recintos
acústicos o altavoces. Cuando vaya a utilizar un único
recinto acústico, puede usar cualquiera de los conectores.
Para esta conexión utilice solamente cables de altavoz de
alta calidad sin blindaje.
NOTA: Cuando este amplificador EVH esté encendido
siempre debe haber un recinto acústico conectado a una
de estas salidas de altavoz, dado que en caso contrario se
puede producir una avería. Apague este aparato o active el
modo "STANDBY" cuando vaya a cambiar las conexiones de
altavoces o los valores de impedancia.
Posibles combinaciones de altavoces:
SALIDA SALIDA AJUSTE DE
ALTAVOZ ALTAVOZ IMPEDANCIA
Ω + NINGUNO = Ω
Ω + Ω = Ω
Ω + NINGUNO = Ω
Ω + Ω = Ω
Ω + NINGUNO = Ω
ajustes recomendados
