Una herramienta
que funciona de
manera inadecuada no debe usarse. No
active la herramienta a menos que esté
colocada firmemente contra la pieza de
trabajo.

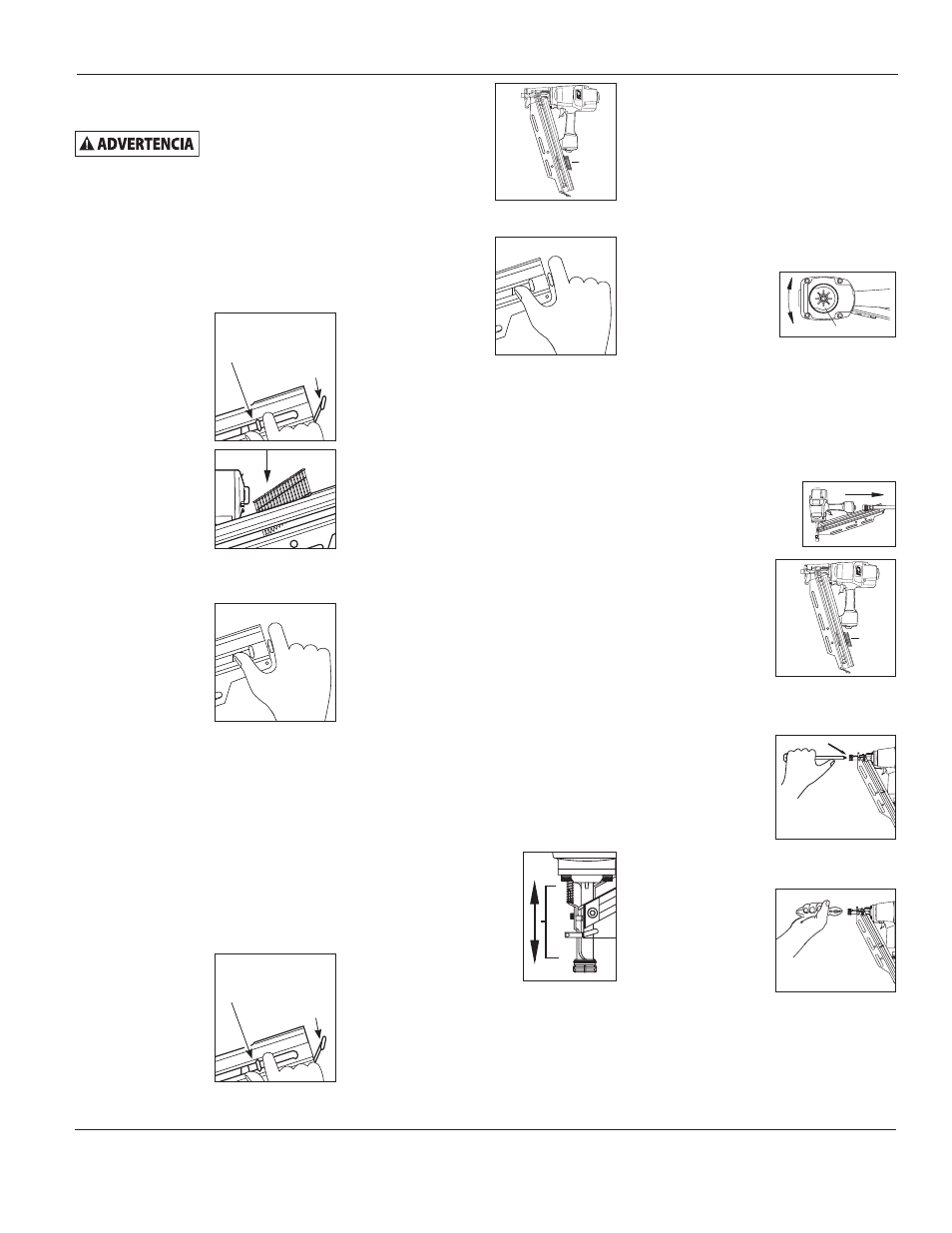

CÓMo CarGar la ClavaDora
1 . Siempre desconecte la herramienta
del suministro de aire antes de
cargar los sujetadores .
2 . Jale el mecanismo
del empujador de
clavos hasta que
éste engrane con
el enganche del
cargador .
3 . Cargue la tira
de sujetadores
en la ranura
del cargador .
Asegúrese de que
los clavos estén
colocados en la herramienta en la
orientación correcta .
4 . Presione el
empujador con
el enganche para
desen-ganchar
al empujador .
Asegúrese de
que la cabeza
del último clavo esté debajo de la
cabeza del empujador .
CÓMo DESCarGar la ClavaDora
1 . Siempre descargue todos los
sujetadores antes de retirar la
herramienta de funcionamiento . La
acción de descargar es lo contrario
a la de cargar, con la excepción
que siempre debe desconectarse
la manguera de aire antes de
descargar .
2 . Jale el mecanismo
del empujador
de clavos hasta
que el empujador
se engrane con
el enganche del
cargador .
27-Sp
NS219500
3 . Sostenga la
herramienta
hacia arriba
para que los
clavos se deslicen
para atrás hacia
la ranura del
cargador .
4 . Presione el
empujador con
el enganche para
desenganchar al
empujador una
vez que se hayan
retirado todos los
clavos .
CÓMo aJUSTar la pENETraCiÓN
DEl Clavo
La NS219500 viene equipada con un
mecanismo clavador de profundidad
ajustable . Esto le permite al usuario
determinar a qué profundidad se va a
clavar en la superficie de trabajo .
1 . Ajuste la presión de operación
a una presión que accionará
uniformemente a los sujetadores .
No exceda la máxima presión de
operación de la clavadora de 8,27
bar .
2 . Para ajustar la profundidad de
accionamiento, afloje el perno de
4 mm que está encima de la nariz .
Para aumentar la profundidad,
presione el elemento de contacto
de trabajo (WCE), hacia la nariz,
tanto como lo desee . Vuelva a
ajustar el perno . Para disminuir la
profundidad, retire el WCE tanto
como desee . Vuelva a ajustar el
perno .
3 . Asegúrese de que el
gatillo y el elemento
de contacto de
trabajo (WCE) se
muevan fácilmente
hacia arriba y hacia
abajo sin pegarse o
atracarse luego de
cada ajuste .
aNTi DiSparo SiN CarGa
Los herramientas está equipada con
una característica de anti disparo sin
carga . Esto evita que se presione el
WCE cuando sólo queden pocos clavos .
Simplemente cargue nuevos clavos a
continuación de los que quedan, para
continuar disparando .
para aJUSTar la DirECCioN DEl
TUbo DE ESCapE
La clavadora está
equipada con un
deflector ajustable de
la dirección del tubo
de escape . Éste le permite al usuario
cambiar la dirección del tubo de escape .
Simplemente mueva el deflector hacia
la dirección deseada .
qUE HaCEr CUaNDo la
ClavaDora TENGa UN Clavo
aTaSCaDo
1 . Desconecte la
clavadora del
abastecimiento de
aire .
2 . Retire todos
los clavos del
cargador (ver
Cómo cargar o
Cómo descargar) .
Si se ignora este
paso, los clavos
saldrán disparados por la parte
frontal de la herramienta .
3 . Inserte un
desar-mador
en la nariz de
la herramienta .
Empuje la cuchilla
del accionador
para soltar el
clavo atracado .
4 . Sujete el clavo
atracado con
unos alicates, y
retírelo .
Rotate Gire
iNSTrUCCioNES DE
FUNCioNaMiENTo (Continúa)
El enganche
El mecanismo
del empujador
de clavos
®
®
El enganche
El mecanismo
del empujador
de clavos
