14

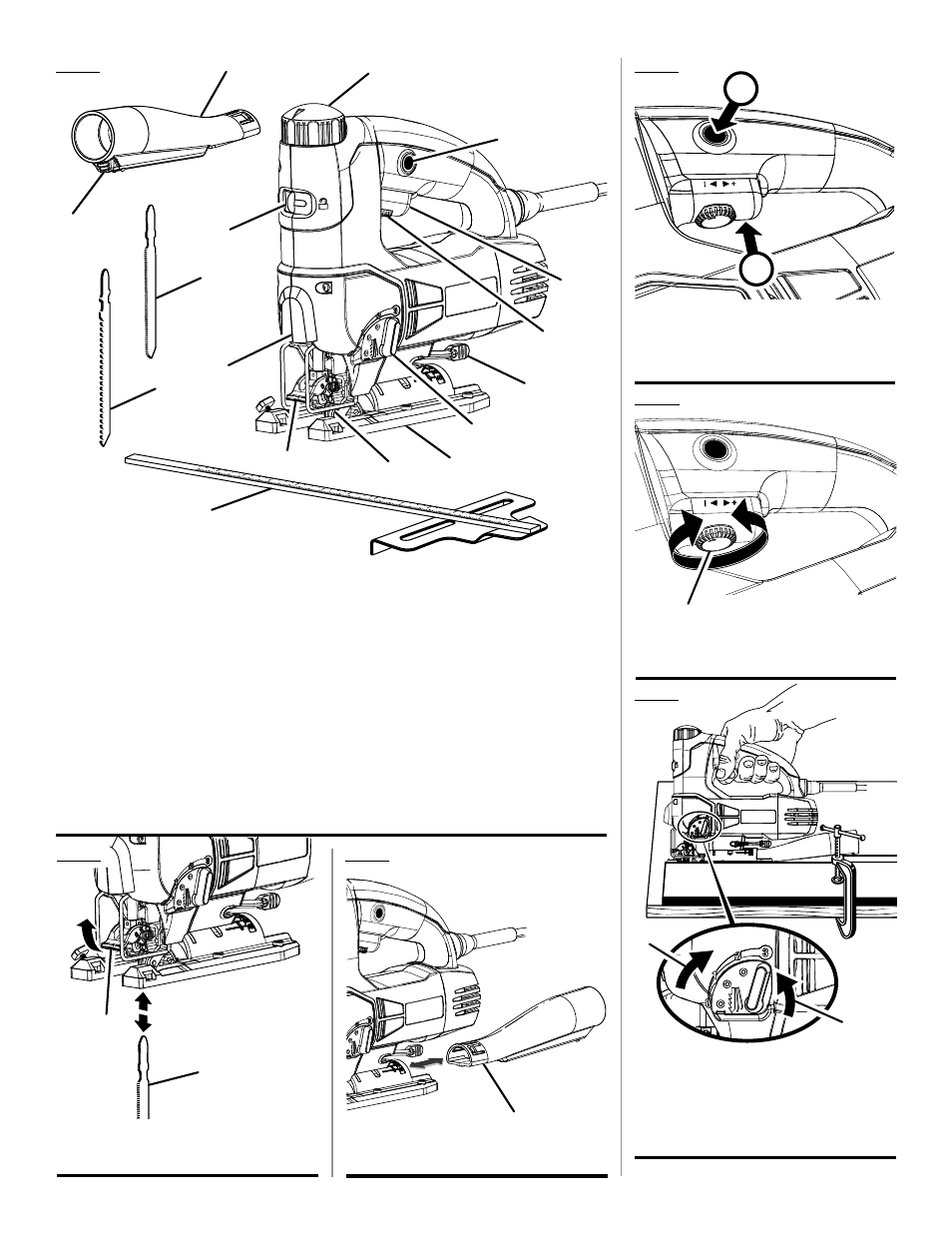

A - 360° scrollng knob (bouton de rotation sur
360°, perilla de contorneado de 360°)
B - Variable speed control selector (sélecteur
de vitesse variable, selector de control de
velocidad variable)
C - Lock-on button (bouton de verrouillage,
botón del seguro de encendido)
D - Trigger switch (gâchette, gatillo del
interruptor)
E - Base locking lever (levier de verrouillage de la
base, palanca de fijación de la base)
F - Orbital adjustment knob (bouton de réglage
d’orbite, perilla de ajuste de órbita)
G - Saw base (base de la scie, base de la sierra)
H - Blade support roller (rouleau de support de
lame, rodillo de soporte de la hoja)
Fig. 4
A - Lock-on button (bouton de verrouillage,
botón del seguro de encendido)
B - Trigger switch (gâchette, gatillo del
interruptor)
Fig. 1
I - Rapid change blade clamp (porte-lame à
changement rapide, mordaza de cambio
rápido de hoja)
J - Edge guide (guide de bordures, guía de
bordes)
K - Wood cutting blades (lames à bois, hojas
para corte de madera)
L - Metal cutting blade (lame pour coupe de
métaux, hojas para corte de metal)
M - Laser guide (guide laser, guía láser)
N - Scrolling knob lock (verrouillage de bouton
de pivotement, seguro de la perilla de
contorneado)
O - Blade storage area (rangement de lames,
compartimiento de hojas)
P - Vacuum attachment (accessoire d’aspiration,
accesorio para aspiradora)
D
b
N
a
c
e
F
G
H
I
M
J
P
O
L
K
Fig. 3 Fig. 2
A - Clamping lever (levier de blocage, palanca de
fijación)
B - Saw blade (lame de scie, hoja de la sierra)
A - Vacuum attachment (accessoire d’aspiration,
accesorio para aspiradora)
a
b
Fig. 5
A - Variable speed control selector (sélecteur
de vitesse variable, selector de control de
velocidad variable)
a
Fig. 6
A - To increase orbital setting (pour accroître le
mouvement orbital, para aumentar el ajuste
de la órbita)
B - To decrease orbital setting (pour réduire le
mouvement orbital, para disminuir el ajuste
de la órbita)
a
b a
b
