10

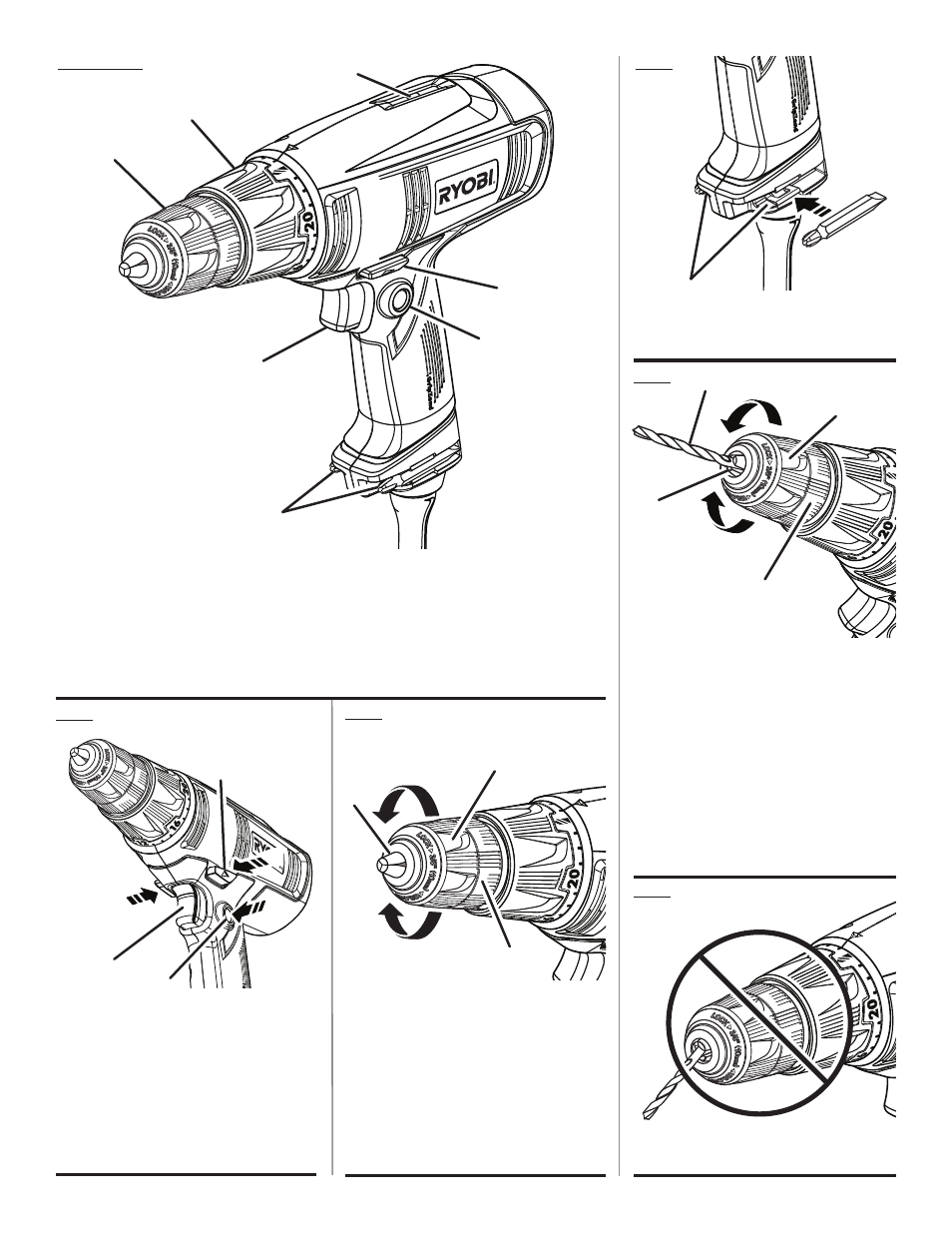

Fig. 3
Fig. 4
A - Bit storage (rangement d’embouts, compartimiento de brocas)
B - Torque adjustment ring (couple bague de réglage, fuerza de torsión anillo de ajuste)
C - Keyless chuck (mandrin sans clé, portabrocas de apriete sin llave)
D - Switch trigger (interrupteur gâchette, interruptor gatillo)
E - Lock-on button (bouton de verrouillage, botón del seguro de encendido)
F - Direction of rotation selector (forward/reverse) [sélecteur de sens de rotation (avant/arrière),
dirección de selector de sentido de rotación (marcha adelante / atrás)]
G - Level (niveau, nivel)
D47C / D47CG
A - Bit storage (rangement d’embouts,
compartimiento de brocas)
A - Chuck body (corps du mandrin , cuerpo del
portabrocas)
B - Unlock (release) [unlock (desserrer),
desbloquear (aflojar)]
C - Chuck jaws (mors du mandrin, mordazas
del portabrocas)
D - Drill bit (embout, broca)
E - Lock (tighten) [lock (serrer), bloquear
(apretar)]
F - Chuck collar (collier du mandrin, collar del
portabrocas)
A - Direction of rotation selector (forward/
reverse) [sélecteur de sens de rotation (avant/
arrière), dirección de selector de sentido de
rotación (marcha adelante / atrás)]
B - Lock-on button (bouton de verrouillage,
botón del seguro de encendido)
C - Reverse (marche arrière, marcha atrás)
D - Forward (rotation avant, marcha adelante)
E - Switch trigger (interrupteur gâchette,
interruptor gatillo)
Fig. 1
B
C
A
D
E
A
Fig. 2
A - Chuck body (corps du mandrin, cuerpo del
portabrocas)
B - Unlock (release) [unlock (desserrer),
desbloquear (aflojar)]
C - Chuck jaws (mors du mandrin, mordazas
del portabrocas)
D - Lock (tighten) [lock (serrer), bloquear
(apretar)]
E - Chuck collar (collier du mandrin, collar del
portabrocas)
WRONG / INCORRECT / FORMA
INCORRECTA
B
D
C
A
E
RIGHT / CORRECT / FORMA CORRECTA
F
Fig. 5
D
F
G
C
A
B
E
A
E
B
D
C
