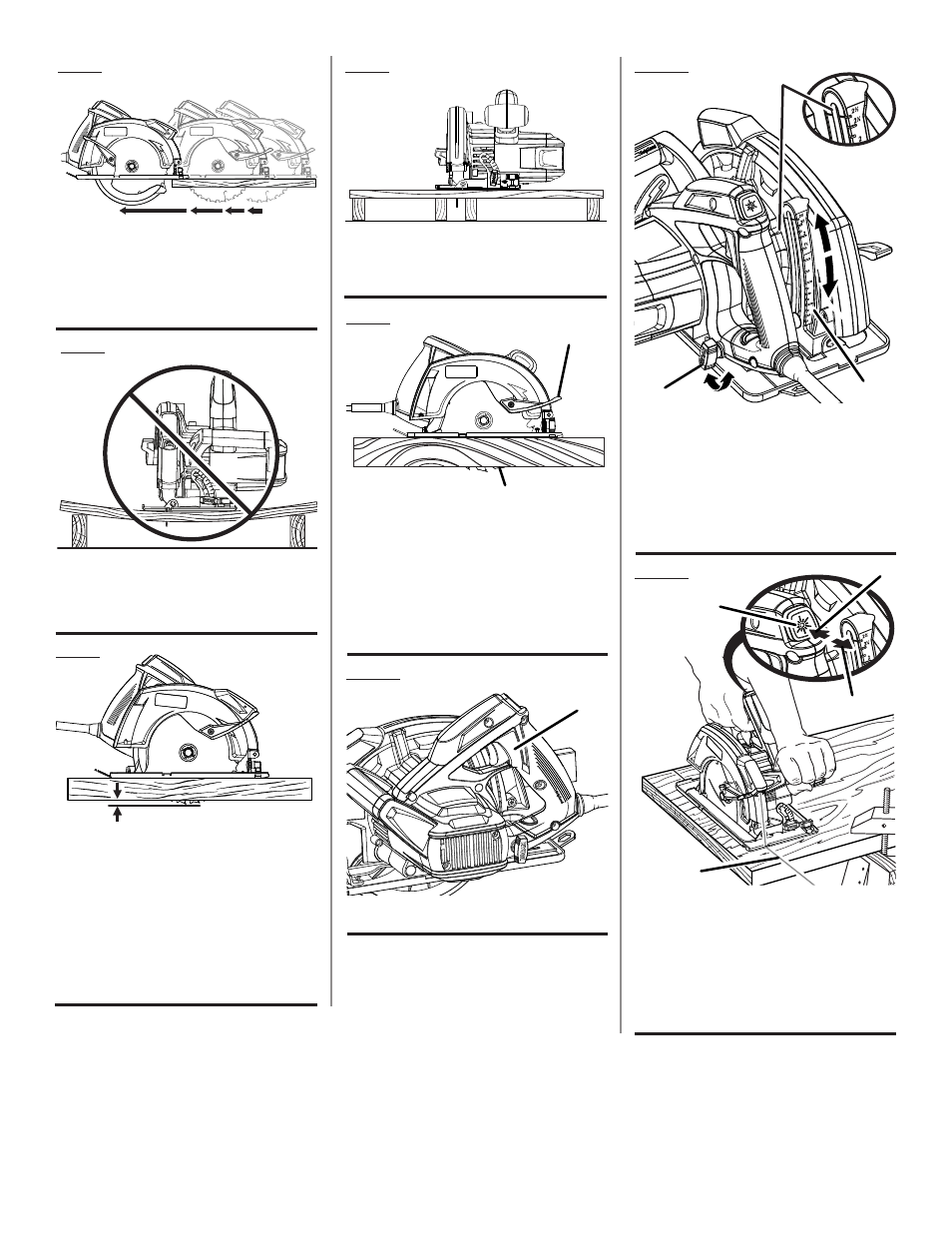

Fig. 5 fig. 6 fig. 7, Fig. 8 fig. 9, Fig. 10 – Ryobi CSB133L User Manual
Page 48: Fig. 11 fig. 12
18
A - Index point (point d’indexation, punto de
índice)
B - Depth of cut scale (échelle de profondeur de
coupe, escala de profundidad de corte)
C - Depth adjustment knob (bouton de réglage
de la profundeur, perilla de ajuste de la
profundidad)
KICKBACK - BLADE SET TOO DEEP /
REBOND - PROFONDEUR DE COUPE
EXCESSIVE / CONTRAGOLPE - LA HOJA
SE AJUSTÓ MUY PROFUNDA
INCORRECT SUPPORT / SUPPORT
INCORRECT / SOPORTE
INCORRECTO
A - Correct blade depth setting = less than a full
tooth of the blade teeth should be visible
below the workpiece. (Réglage de profondeur
de coupe correct = Sous la pièce à travailler
on devrait pouvoir distinguer moins d’une
dent entière parmi celles de la lame. Ajuste
correcto de la profundidad de la hoja = Abajo
de la pieza de trabajo debe quedar visible
menos de un diente completo de la hoja.)
Fig. 5
Fig. 6
Fig. 7
CORRECT SUPPORT / SUPPORT
CORRECT / SOPORTE CORRECTO
A
Fig. 8
Fig. 9
A
A - Lower blade guard is in up position when
making a cut (pendant la coupe, la protection
de lame inférieur est relevée; la protección
inferior de la hoja está en la posición elevada
al efectuarse cortes)
B - Blade exposed on underside of workpiece
(lame dépassant au-dessous de la pièce,
porción expuesta de la hoja bajo la pieza de
trabajo)
Fig. 10
A
C
B
A
A - Switch (commutateur, interruptor)
Fig. 11
Fig. 12
15
30
45
51.5
56
45
51.5
30
15
B
A - Laser guide button (bouton du guide laser,
botón de la guía láser)
B - Push in, turn on (enfoncez à s’allumer,
presione para encenderla)
C - Push in, turn off (enfoncez à s’eteindre,
presione para apagarla)
D - Laser guide beam (faisceau du laser, rayo
láser)
A
B
C
D
