Page 30
12
Fig. 3
Fig. 5
Fig. 4

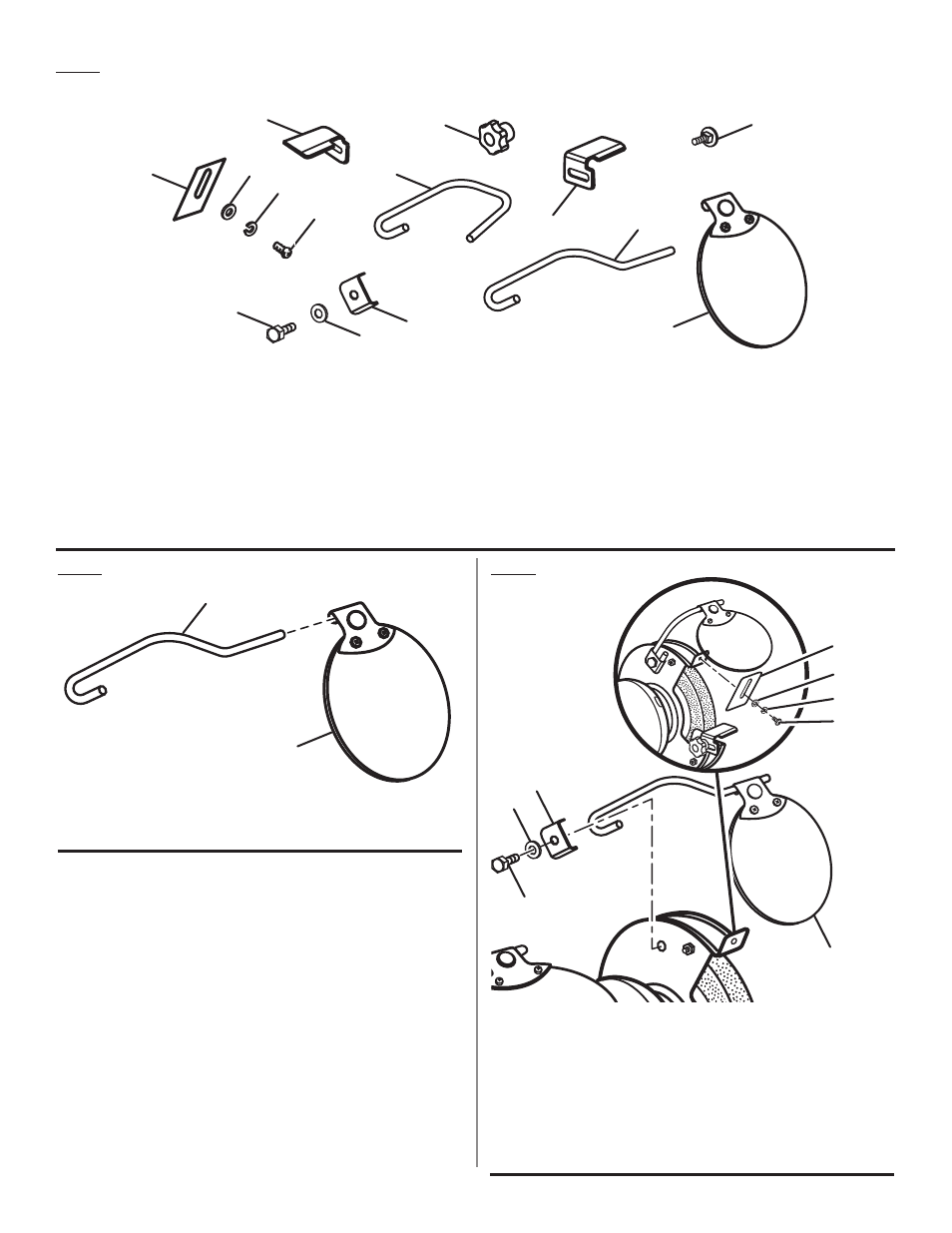

LOOSE PARTS / PIÉCES DÉTACHÉES / PIEZAS SUELTAS
A
B
C
D
E
F
G
I
H
J
K
L
A
M
N
B
I
O
B
A
C
D
E
F
G
H
A - Hex head bolt (boulon à tête hex., perno de cabeza hexagonal)
B - Washer (rondelle, arandela)
C - Clamp bracket (bride de serrage, mordazas de sujeción)
D - Spark deflector (pare-étincelles, deflector de chispas)
E - Flat washer (rondelle plate, arandela plana)
F - Lock washer (rondelle de blocage, arandela de fijación)
G - Phillips head screw (vis phillips, tournevis phillips)
H - Work rest (left) [appui (gauche), apoyo de la pieza de trabajo (izquierdo)]
A - Hex head bolt (boulon à tête hex., perno de cabeza hexagonal)
B - Washer (rondelle, arandela)
C - Clamp bracket (bride de serrage, prensa de sujeción)
D - Spark shield assembly (ensemble de écrans de protecteur, conjunto de
protector de seguridad)
E - Spark deflector (pare-étincelles, deflector de chispas)
F - Phillips head screw (vis phillips, tournevis phillips)
G - Lock washer (rondelle de blocage, arandela de fijación)
H - Washer (rondelle, arandela)
A - Shield rod (right) [tige de visière (droit), varilla del protector (derecha)]
B - Spark shield (écrans de protecteur, protector de seguridad)
I - Work rest knob (bouton du appui, perilla de apoyo de la pieza de trabajo)
J - Work rest (right) [appui (droit), apoyo de la pieza de trabajo (derecha)]
K - Carriage bolt (boulon à collet carré, perno de carrocería)
L - Shield rod (right) [tige de visière (droit), varilla del protector (derecha)]
M- Shield rod (left) [tige de visière (gauche), varilla del protector (izquierdo)]
N - Spark shield (écrans de protecteur, protector de seguridad)
