A - Work rest (right) [appui droit, apoyo derecho de la pieza de
trabajo]
B - Work rest, grooved (left) [appui gauche (rainuré), apoyo
izquierdo de la pieza de trabajo (acanalado)]
C - Work rest bracket (left) [support d’appuis (gauche), soporte de
apoyo de la pieza de trabajo (izquierdo)]
D - Work rest bracket (right) [support d’appuis (droit), soporte de
apoyo de la pieza de trabajo (derecho)]
E - Lock washer (rondelle frein, arandela de seguridad)
F - Washer (rondelle, arandela)
G - Work rest knob (bouton du appui, perilla de apoyo de la pieza
de trabajo)
H - Left spark shield (écran de protecteur gauche, protector de
parachispas izquierdo)
Fig. 3

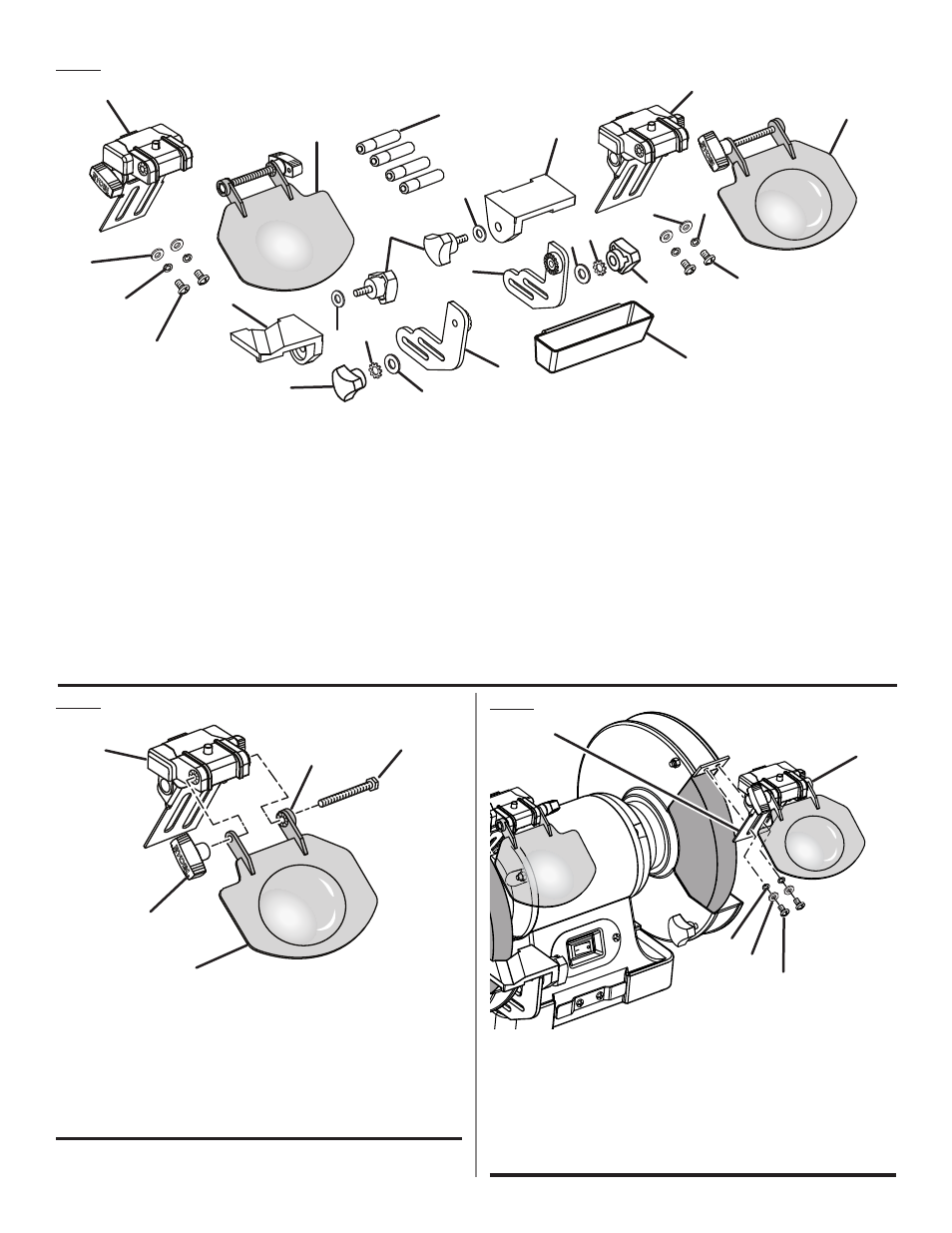

LOOSE PARTS / PIÉCES DÉTACHÉES / PIEZAS SUELTAS
D
I - Spark deflector with LED assembly (right) [pare-étincelles
avec DEL (droit), deflector de chispas con diodo luminiscente
(derecho)]
J - Spark deflector with LED assembly (left) [pare-étincelles avec
DEL (gauche), deflector de chispas con diodo luminiscente
(izquierdo)]
K - Safety shield with magnifier (écran protecteur avec loupe,
protector parachispas con lupa)
L - Screw (vis, tornillo
M - Bracket knob (bouton de support, perilla de soporte)
N - Coolant tray (bac refroidissement, bandeja de refrigeración)
O - Star washer (rondelle étoilée, arandela dentada)
P - Washer (rondelle, arandela)
Q - Batteries AAA (piles AAA, baterías AAA)
R - Washer (rondelle, arandela)
A
B
C
K
G
H
I
J
M
E
F
Q
N
Fig. 5 Fig. 4
A - Spark deflector with LED assembly (right) [pare-étincelles
avec DEL (droit), deflector de chispas con diodo luminiscente
(derecho)]
B - Spark shield assembly (ensemble de écran protecteur, conjunto
de protector parachispas)
C - Lock washer (rondelle freinnote, arandela de seguridad)
D - Washer (rondelle, arandela)
E - Screw (vis, tornillo)
A
A - Spark shield knob (bouton de l’écran protecteur, perilla del
protector de parachispas)
B - Spark shield with magnifier (écran protecteur avec loupe,
protector parachispas con lupa)
C - Spark deflector with LED assembly (pare-étincelles avec DEL,
deflector de chispas con diodo luminiscente)
D - Recessed area (zone en retrait, área empotrada)
E - Bolt (boulon, perno)
B
A
D
C
E
B
C
D
E
L
E
F
M
O
P
P O
M
R
R
