utility blade - 5

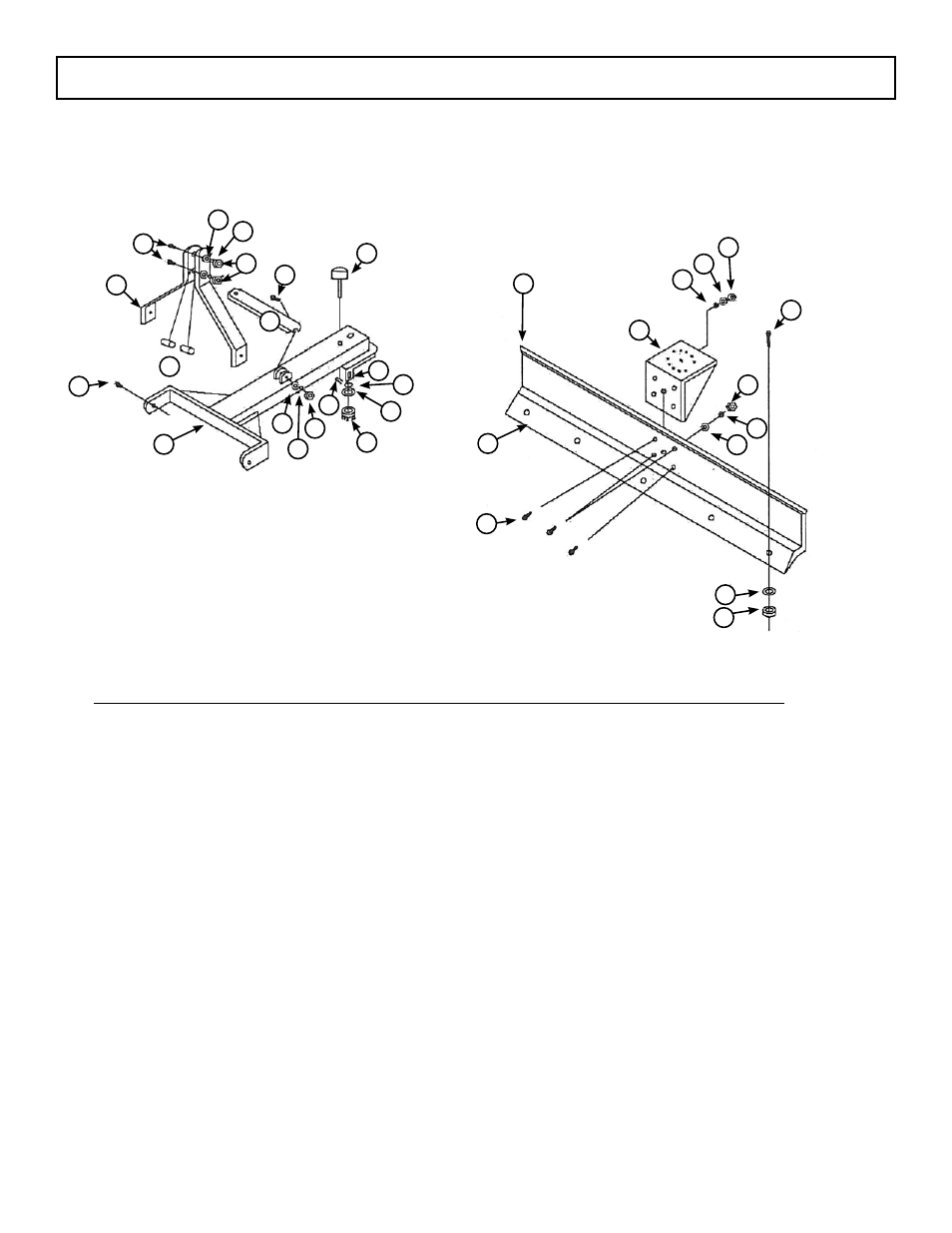

5Ft Utility BlADE
itEM PARt NO. QUANtity DESCRiPtiON
1 . . . . . . . . . . . . . . . . . . . . . . 3PtGb5-1 . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . . . . . . . . . . .Moldboard
2 . . . . . . . . . . . . . . . . . . . . . . 3PtGb5-2 . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . . . . . . . . . . .Slotted Nut
3 . . . . . . . . . . . . . . . . . . . . . . 3PtGb5-3 . . . . . . . . . . . . . 2 . . . . . . . . . . . . . . . . . . . . . . . .Lift Pin
4 . . . . . . . . . . . . . . . . . . . . . . 3PtGb5-4 . . . . . . . . . . . . . 6 . . . . . . . . . . . . . . . . . . . . . . . .5/8” x 2” bolt
5 . . . . . . . . . . . . . . . . . . . . . . 3PtGb5-5 . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . . . . . . . . . . .Angle Plate Assy
6 . . . . . . . . . . . . . . . . . . . . . . 3PtGb5-6 . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . . . . . . . . . . .Pull Pin
7 . . . . . . . . . . . . . . . . . . . . . . 3PtGb5-7 . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . . . . . . . . . . .main Frame Weld
8 . . . . . . . . . . . . . . . . . . . . . . 3PtGb5-8 . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . . . . . . . . . . .Threaded Stud
9 . . . . . . . . . . . . . . . . . . . . . . 3PtGb5-9 . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . . . . . . . . . . .a-Frame brace
10 . . . . . . . . . . . . . . . . . . . . . 3PtGb5-10 . . . . . . . . . . . . 2 . . . . . . . . . . . . . . . . . . . . . . . .Spacer
11 . . . . . . . . . . . . . . . . . . . . . 3PtGb5-11 . . . . . . . . . . . . 5 . . . . . . . . . . . . . . . . . . . . . . . .5/8” x 2” bolt Plow
12 . . . . . . . . . . . . . . . . . . . . . 3PtGb5-12 . . . . . . . . . . . . 1 . . . . . . . . . . . . . . . . . . . . . . . .Hair Pin
13 . . . . . . . . . . . . . . . . . . . . . 3PtGb5-13 . . . . . . . . . . . . 2 . . . . . . . . . . . . . . . . . . . . . . . .5/8” x 4” bolt
14 . . . . . . . . . . . . . . . . . . . . . 3PtGb5-14 . . . . . . . . . . . . 9 . . . . . . . . . . . . . . . . . . . . . . . .Locking Nut
15 . . . . . . . . . . . . . . . . . . . . . 3PtGb5-15 . . . . . . . . . . . . 1 . . . . . . . . . . . . . . . . . . . . . . . .5’ Cutting edge
16 . . . . . . . . . . . . . . . . . . . . . 3PtGb5-16 . . . . . . . . . . . . 14 . . . . . . . . . . . . . . . . . . . . . .Spring Washer
17 . . . . . . . . . . . . . . . . . . . . . 3PtGb5-17 . . . . . . . . . . . . 4 . . . . . . . . . . . . . . . . . . . . . . . .5/8” nut
18 . . . . . . . . . . . . . . . . . . . . . 3PtGb5-18 . . . . . . . . . . . . 9 . . . . . . . . . . . . . . . . . . . . . . . .5/8” Flat Washer
19 . . . . . . . . . . . . . . . . . . . . . 3PtGb5-19 . . . . . . . . . . . . 2 . . . . . . . . . . . . . . . . . . . . . . . .a-Frame
