Modern AG Competitor Box Scraper - Manual (Page 7)

3 Pt Box Blade - 7

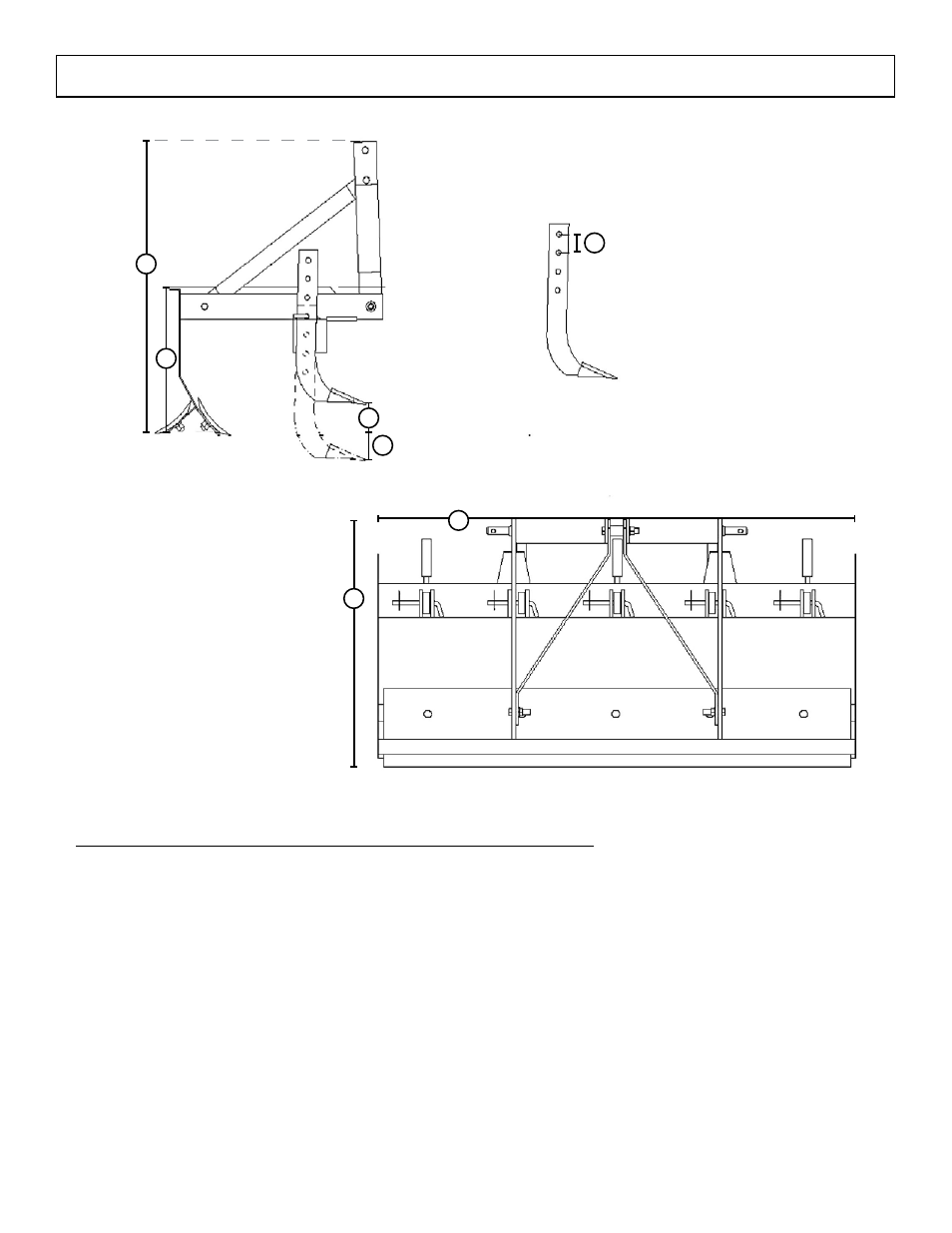

BOX BlADE DiMENSiONS
lOCAtiON DESCRiPtiON MEASUREMENt
A . . . . . . . . . . . . . . . Box Overall Height . . . . . . . . . . . . 34-5/8”
B . . . . . . . . . . . . . . . max Ripper Height . . . . . . . . . . . . 3-5/8”
C . . . . . . . . . . . . . . . max Ripper Depth . . . . . . . . . . . . 3”
D . . . . . . . . . . . . . . . Box Height . . . . . . . . . . . . . . . . . . . 17-1/2”
E . . . . . . . . . . . . . . . Ripper adj. . . . . . . . . . . . . . . . . . . . 2-1/8”
F. . . . . . . . . . . . . . . . Box Overall Width . . . . . . . . . . . . . 48” (4ft) - 60” (5ft) - 72” (6ft)
G . . . . . . . . . . . . . . . Box Over Depth . . . . . . . . . . . . . . . 29-1/4”
A
G
F
B
E
C
D
