Page 6

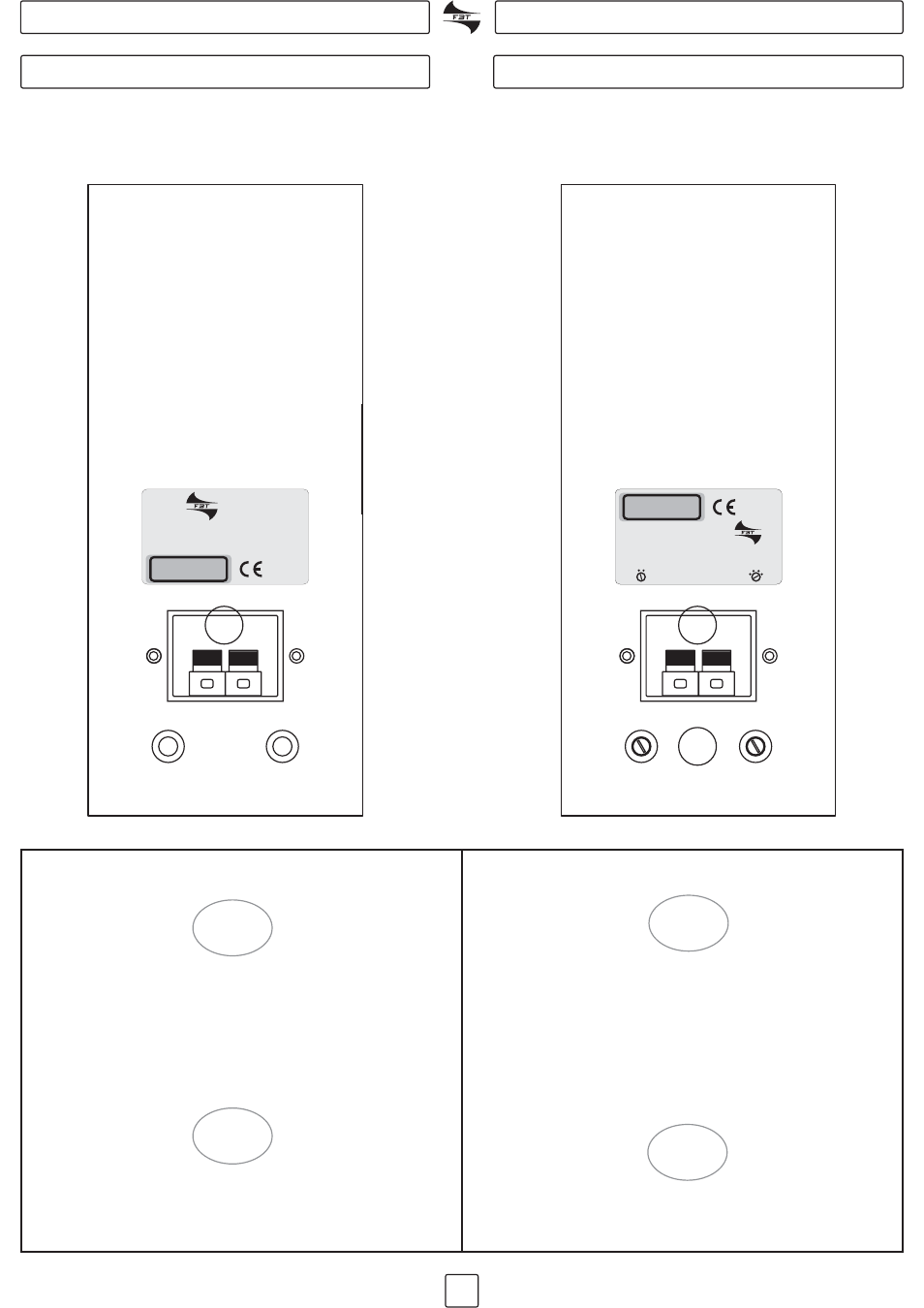

PANNELLO CONNESSIONI

CONNECTION PANEL

PANNEAU CONNEXIONS

BUCHSENFELD

STUDIO PRO 9 B/W

Collegare alla morsettiera (A) la presa di uscita
dell’amplificatore di potenza o del mixer amplificato;
utilizzare la stessa morsettiera per il collegamento di
più sistemi (vedi esempi di collegamento).
Prima di effettuare i collegamenti regolare la tensione
di ingresso e la potenza di uscita tramire i due
selettori (B)

Connect the output socket of a power amplifier or
amplified mixer to the terminal board (A); use the same
terminals to connect several systems (refer to the
connection examples).
Before making the connections set up the input
voltage and output power by means of the two
selectors (B)

Brancher au bornier (A) la prise de sortie de
l’amplificateur de puissance ou du mixeur amplifié;
utiliser le même bornier pour le branchement de
plusieurs systèmes (voir les exemples d connexions).
Avant d’effectuer les connexions, régler la tension et la
puissance de sortie à l’aide des deux sélecteurs (B)

Bei Modell STUDIO PRO 9B/W an die Klemmensleiste
die Ausgangsbuchse des Leistungsverstärkers oder
des verstärkten Mixers anschließen; dieselbe
Klemmenleiste für den Anschluss mehrerer Systeme
verwenden (siehe Anschlussbeispiele).
V o r

A u s f ü h r u n g

d e r

A n s c h l ü s s e

d i e

Eingangsspannung und Ausgangsleistung über die
beiden Regler (B) einstellen

STUDIO PRO 9 BT/WT

NOMINAL IMPEDANCE
RECOMMENDED AMPLIFIER (@16 OHM)
SHORT TERM POWER RATING (IEC268-5)
FREQUENCY RANGE (@ -10dB)
SENSITIVITY (@1W, 1m)
MAXIMUM SPL

MADE IN ITALY

8 OHM

120W rms
240W rms

80Hz - 20kHz

95.5dB

116.5 - 119.5dB

STUDIO PRO 9 B

19678

PRO 9B

MADE IN ITALY

STUDIO PRO 9 BT

70V

5W/-12dB

20W/-6dB

100V

80W/0dB

45W/-3dB

MAIN

OUTPUT

NOMINAL IMP. (const. 100V)

RECOMMENDED AMPLIFIER

FREQ. RANGE (@ -10dB)

SENSITIVITY (@ 1W / 1m)

MAXIMUM SPL (@ 1m)

NOMINAL IMP. (const. 100V)

RECOMMENDED AMPLIFIER

FREQ. RANGE (@ -10dB)

SENSITIVITY (@ 1W / 1m)

MAXIMUM SPL (@ 1m)

2000-500-230-125 ohm

80 W rms

80Hz - 20kHz

95.5 dB

115 - 118 dB

19680

PRO 9BT
