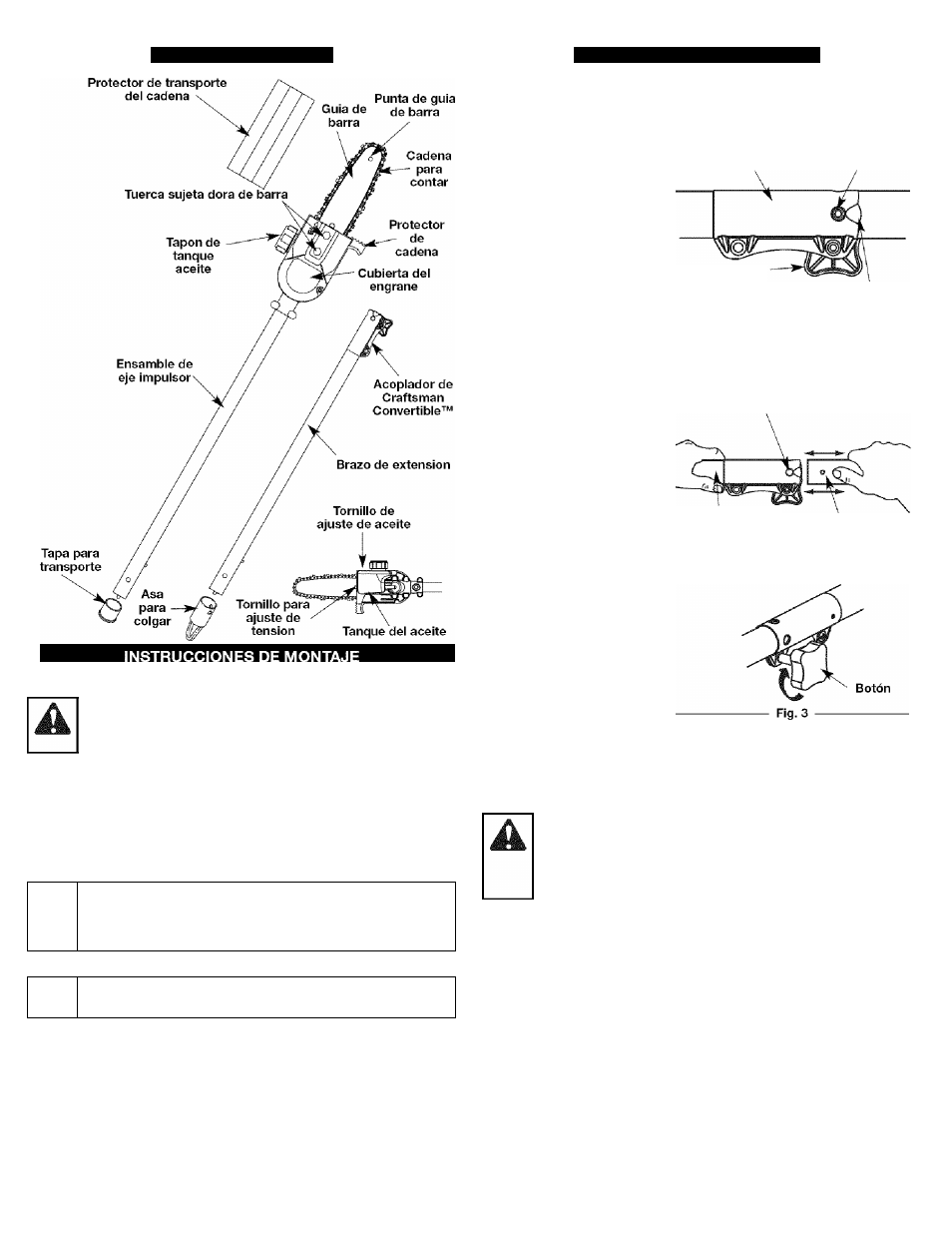

CONOZCA su UNIDAD INSTRUCCIONES DE MONTAJE
Quitar el Accesorio o la Extensión
COMO LLENAR EL TANQUE DE ACEITE
PELIGRO: No llenar el tanque de aceite ocasionará daños
Irreparables a la unidad. Asegúrese de que el tanque de aceite
esté siempre lleno
Siga los pasos siguientes para llenar el tanque de aceite:
1. Coloque la unidad en una superficie plana.
2. Quite la tapa del tanque de aceite.
3. Abra la botella de aceite que se proporciona con la unidad.
4. Vierta aceite en el tanque hasta que esté lleno
NOTA: El tanque de aceite se puede llenar hasta el borde de la
abertura de llenado sin dañar la unidad.
A ADVERTENCIA: Ei aceite fluye constantemente del tanque
de aceite para lubricar la cadena. Revise el nivel de aceite
constantemente para que no descienda por debajo de la mitad
del tanque.
INSTALAR/ QUITAR EL ACCESORIO
A
sois
ADVERTENCIA: Lea y comprenda el manual del
operador de los accesorios antes de su operación.
El accesorio se puede montar en diferentes herramientas motorizadas.
Los manuales de instrucción para la herramienta motorizada básica y los
accesorios contienen la información necesaria para la operación de la
combinación de herramientas motorizadas. Por lo tanto, lea siempre
AMBOS manuales de instrucción antes de usar la herramienta
motorizada por primera vez. Guarde los manuales en un lugar seguro
para consultas futuras.
NOTA: Para facilitar la instalación o remoción de los accesorios,
ponga la unidad sobre el suelo o sobre un banco de trabajo.
ADVERTENCIA: Para evitar graves lesiones personales,
apague la unidad antes de sacar o instalar accesorios.
1. Para aflojarlo, gire el botón
en el sentido opuesto al de
las manecillas del reloj
(Fig. 3).
2. Oprima y sostenga
oprimido el botón de
liberación (Fig. 1).
3. Mientras sostiene con
firmeza el bastidor del eje
superior, tire del accesorio
de jardín hacia afuera del
acoplador (Fig. 2).
Convertible’
Acoplador
Botón de desconexión
Botón
Hueco de Guía
Fig.1
ADVERTENCIA: Para evitar lesiones personales graves!
y daños a la unidad, NUNCA instale más de un brazo de
extensión en una herramienta motorizada.
Instalar el Accesorio o la
Extensión
1. Quite el colgador o el tapa
para transporte de encima
de la cubierta del eje.
2. Apriete el botón girándolo
hacia la derecha (Fig. 3).
3. A la vez que sostiene
firmemente el accesorio,
empújelo derecho hacia
el interior del acoplador
Convertible™ hasta que
el botón de desconexión
encaje sólidamente en el
orificio principal (Fig. 2).
NOTA: La alineación del
botón de
desconexión con la
guía ayuda en la
instalación (Fig. 1).
4. Apriete el botón girándolo
hacia la derecha (Fig. 3).
Orificio primario
Cubierta superior
del eje
Cubierta inferior
del eje
Fig. 2
PRECAUCION: Trabe el botón de desconexión en el orificio
primario y ajuste bien ia perilla antes de operar esta unidad.
5. Repita los pasos 1 -4 para los siguientes accesorios o de la
extensión.
PRECAUCION: El accesorio de corte y los accesorios
con el sistema EZ-Link^“ deben ser usados en el orificio
primario a menos que se Indique lo contrario en el manual
del operador del accesorio. El usar el orificio incorrecto
puede conducir a lesiones personales o daño de la unidad
El accesorio deberá instalarse con el botón de desconexión en el
orificio primario.
Inspeccione el acoplamiento del eje acodado antes de usar la
unidad
1. Arranque la unidad.
2. Enganche y suelte el gatillo brevemente.
3. Verifique que el accesorio esté funcionando.
4. Si el accesorio no está funcionando, retire el accesorio y repita
los pasos para su instalación.
5. Vuelva a verificar el funcionamiento del accesorio.
E5
