instalación у ensamblaje
Antes de realizar cualquier instalación y ensambisgs al compresor
de aire, se lo debe apagar y desconectar del generador, además
de purgar el aire del tanque y darle suficiente tiempo para
enfriarse. Existe el riesgo de que las parles móviles, la fuente
eléctrica, el aire comprimido y ías superficies calientes provoquen
lesiones. El ensamble del regulador debe estar instalado antes
de usar el compresor, Un ensamblaje inadecuado puede ser
causa de tugas y posiblemente de lesiones. Si no está seguro
de entender las instrucciones de ensamblaje o tiene dificultad
para llevar a cabo ei armado, por favor llame a su departamento
local de servicio,
шшшшт

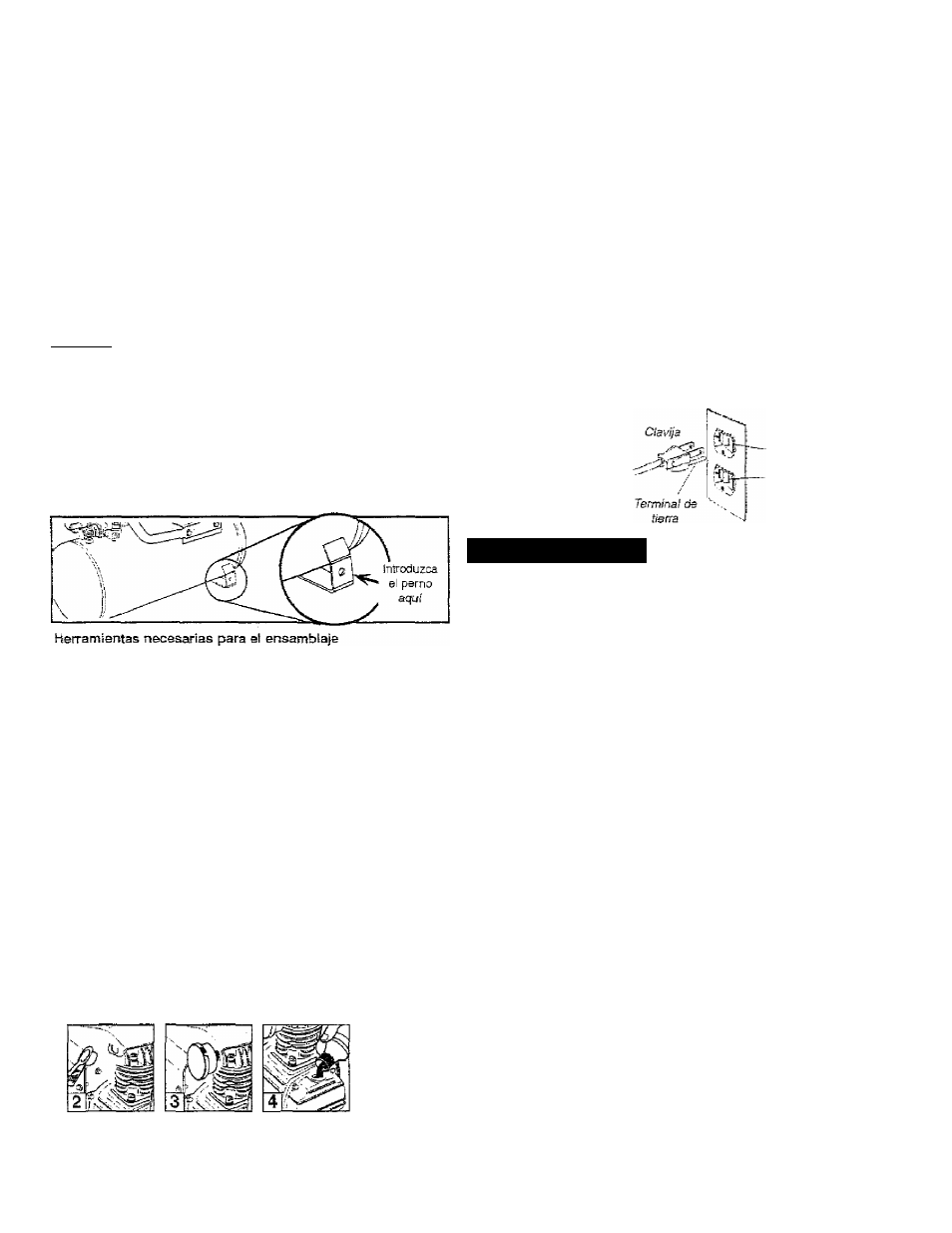

Instalación de las ruedas
Las ruedas y el asa no proveen suficiente espacio libre,
estabilidad ni soporte para subir y bajar la unidad por escaleras
o escalones. La unidad debe ser levantada o empujada por una
AI colocar las ruedas, puede ser necesario que tenga que apuntalar
o soportar uno de los extremos de! compresor de aire, ya que
tenderá a volcarse.
• Llave de 19mm o Nave ajustable para el perno con tope
• Llave de 17mm o llave ajustable para la tuerca de
seguridad de nylon
Instale un perno con tope, una arandela y una tuerca en cada
rueda, valiéndose de los orificios para pernos que están en los
soportes de las ruedas. El perno con tope se instala desde ai
exterior de la rueda, a través del orificio superior del soporte de
la rueda, Coloque la arandela y la tuerca en el lado interior del
soporte de la rueda y apriétela con firmeza.
Ensamblaje
1. Remueva el compresor de aire, manual, ensamblaje del filtro
de aire y accesorios de la empaquetadura,
2. Remueva el tapón de plástico de la salida de aire del
compresor, (ver abajo)
3. Instalar el filtro dentro de la entrada de aire del compresor,
(ver abajo)
4. Remueva la tapa del tanque de aceite del cárter del motor y
llénelo hasta llegar al punto rojo marcado en el vidrio
transparente. La capacidad de aceite es 3oz (ver abajo).
Utilice SAE-30 sin detergente (API CG/CD aceite para
motores de gran capacidad). En caso de trios extremos utilice
aceite pesado SAE-10.
5. Coloque nuevamente la tapa del tanque de aceite.
Primer paso; Ubicación del compresor de aire
El compresor de aire siempre debe estar en un medio ambiente
limpio, seco y bien ventilado. La unidad debe tener por lo menos
30 cm de espacio libre en cada lado. La toma del filtro de aire
debe estar limpia y sin ningún tipo de obstrucciones. Por favor
revise diariamente el filtro de aire para comprobar que esté
limpio y en correcto estado de turtcionamiento.
Instrucciones de conexión a tierra
Este producto se debe conectar a tierra. En caso de
cortocircuito, la conexión a tierra reduce el riesgo de
descargas eléctricas al ofrecer una ruta de escape para la
corriente eléctrica. Este producto cuenta con
un cable que tiene un alambre de tierra y una clavija
con terminal de tierra (ver la figura a continuación), La clavija
debe enchufarse en un tomaoorriente instalado y puesto a
tierra según las normas locales. Hable con un electricista o
agente de servicio calificado si no entiende completamente
estas instrucciones, o si tiene dudas sobre la correcta puesta
a tierra de la herramienta.
Tomaoorrienlas
ООП conexión a
fierre
Tiempo estimado de ensamblaje; Aproximadamente 5
minutos
^ÁDVÉRTENCÍA
Una conexión a tierra inadecuada puede provocar una descarga
eléctrica. SI necesita reparar o cambiar el cable o la clavija, no
conecte ei alambre de tierra a ninguna de las terminales planas.
El alambre de tierra es el de color verde, con o sin franjas
amarillas. Si no entiende completamente las instrucciones de
conexión a tierra, o si tiene dudas sobre la correcta puesta
a tierra de la herramienta, hable con un electricista o agente
de serv'icio calificado. No modifique la clavija que viene con el
equipo; si no puede snchufaria en el tomacorrisnte, llame a
un electricista calificado para que le instale si tomaoorriente
adecuado.
Este producto está diseñado para trabajar en un circuito con
un voltaje nominal de 120 voltios y está equipado con un
cable y clavija que permiten su conexión a un circuito eléctrico
apropiado. Asegúrese de que el producto esté conectado a un
tomaoorriente con la misma configuración que la clavija. No se
debe usar un adaptador con este equipo, Si se debe conectar el
equipo a un circuito eléctrico de diferente tipo, consiga la ayuda
de personal calificado para realizar la reconexión,
Cables de extensión
Sólo utilice un cable de extensión de tres alambres con una
clavija con extensión a tierra de tres terminales que pueda
enchufarse en un tomacorriente de tres orificios. Asegúrese de
que su cable de extensión esté en buenas condiciones. Si utiliza
un cable de extensión, compruebe que sea de la capacidad de
corriente que requiere su equipo. Las extensiones no deben
ser de más de 25 pies (7,6 m) de largo y deben tener cable de
calibre 12 AWG. Un cable más delgado provocara una caída en
el voltaje de linea, lo que provocaría una pérdida de potencia y
sobrecal entami ento.
Procedimiento inicial de preparación
No se requiere un procedimiento inicial de preparación.
Este producto ha sido probado en ta fábrica para
asegurar su operación y desempeño adecuados,
14
