Page 14 of 22 Intimidator™ Scan LED 200 User Manual (Rev. 02a)
DMX Channel Assignments and Values
8-Channel Mode
\
Channel Function Value Setting
1 Pan 000 ó 255 0°~180°
2 Tilt 000 ó 255 0°~90°
3 Color
000 у 007
008 у 015
016 у 023
024 у 031
032 у 039
040 у 047
048 у 055
056 у 063
064 у 071
072 у 079
080 у 087
088 у 095
096 у 103
104 у 111
112 у 119
120 у 127
128 у 191
192 у 255
Open (white)
Dark Blue
Yellow
Pink
Green
Red
Blue
Salmon Pink
White/dark blue
Dark blue/yellow
Yellow/pink
Pink/green
Green/red
Red/blue
Blue/salmon pink
Salmon pink/white
Rotate clockwise (slow ~ fast)
Rotate counter-clockwise (slow ~ fast)
4 Shutter
000 у 003
004 у 007
008 у 215
216 у 255
Closed
Open
Strobe (slow ~ fast)
Open
5 Dimmer 000 ó 255 0%~100%

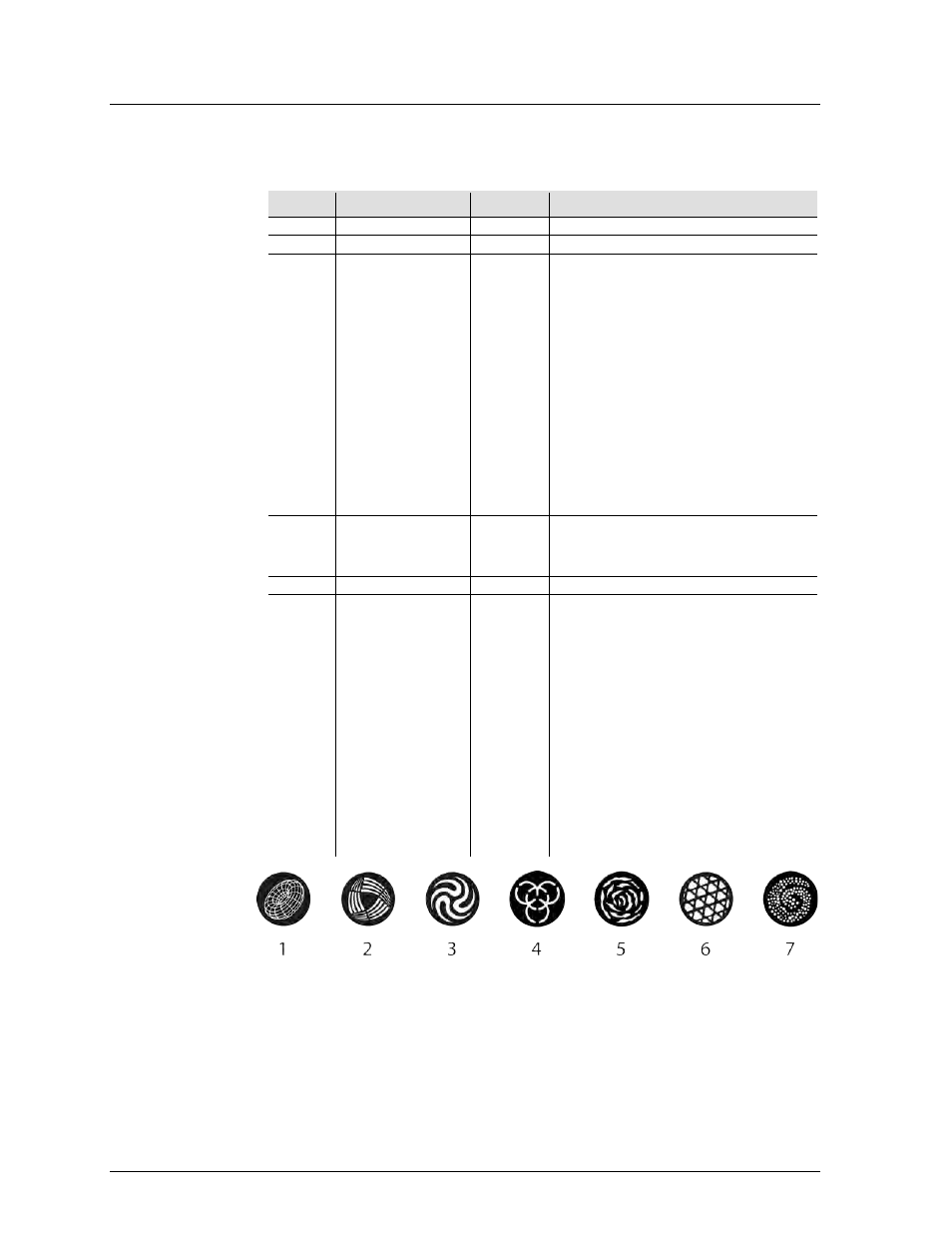

6 Gobo Wheel
000 у 007
008 у 015
016 у 023
024 у 031
032 у 039
040 у 047
048 у 055
056 у 063
064 у 071
072 у 079
080 у 087
088 у 095
096 у 103
104 у 111
112 у 119
120 у 127
128 у 191
192 у 255
Open
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Gobo 7 shake, fast to slow
Gobo 6 shake, fast to slow
Gobo 5 shake, fast to slow
Gobo 4 shake, fast to slow
Gobo 3 shake, fast to slow
Gobo 2 shake, (fast
ó slow)
Gobo 1 shake, (fast ó slow)
Open
Gobo scroll: Clockwise rotation
Gobo scroll: Counter-clockwise rotation
Continues on the next page
