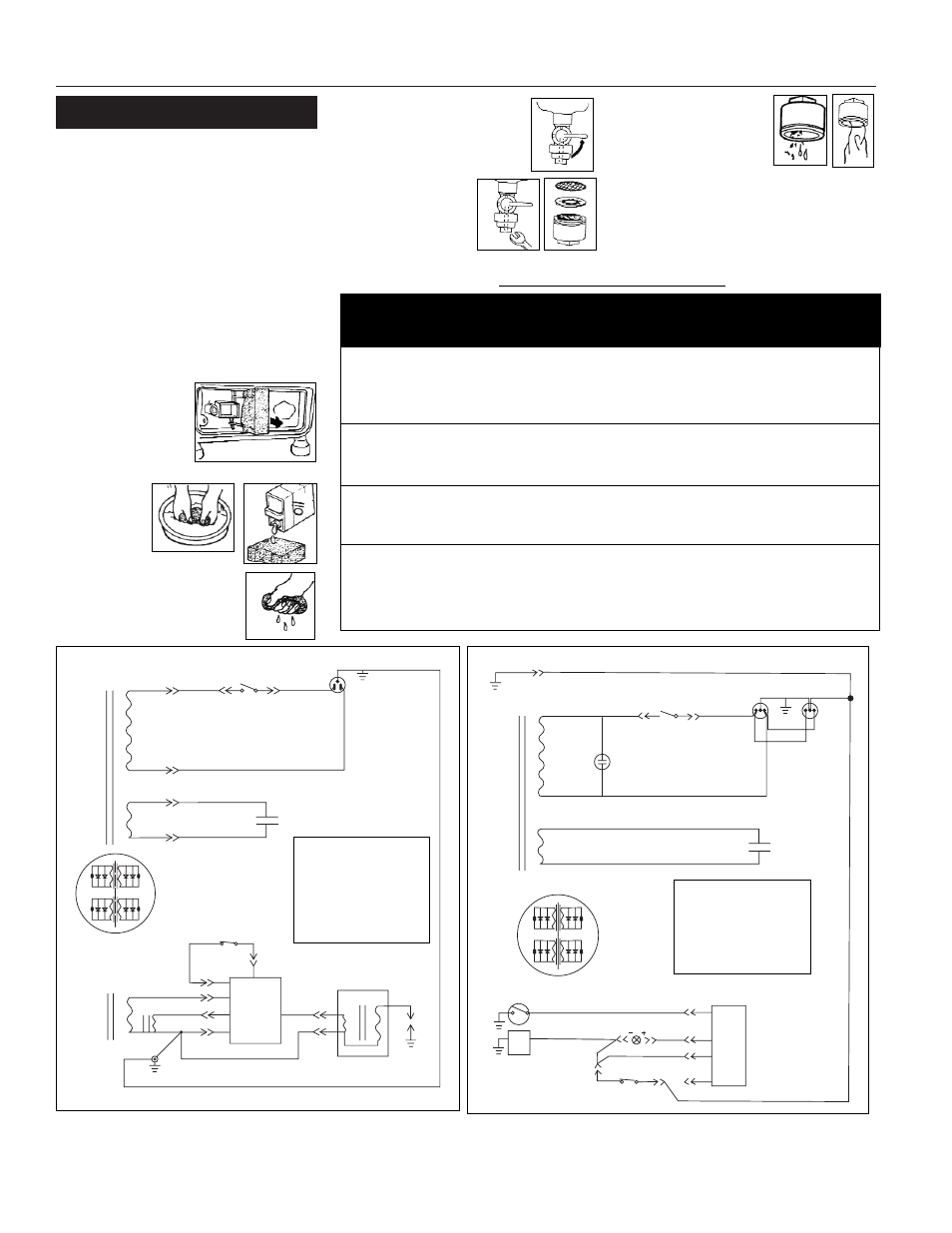

Instruções de Operação
Manutenção
3. Coloque aprox. uma colher de chá de
óleo no furo da vela.
4. Puxe o cordão de arranque diversas
vezes para espalhar o óleo no
cilindro.
5. Puxe lentamente o cordão até sentir
uma resistência. Isto indica que o
pistão está se movendo para cima no
ciclo de compressão, e que as
válvulas de admissão e de exaustão
estão fechadas. (O pistão sopra uma
pequena quantidade de ar pelo furo
da vela na compressão).
6. Para limpar o
filtro de ar.–
Remova o filtro
do gerador. Lave
com solvente.
Coloque óleo de
motor
(SAE 20)
no filtro,
esprema o
excesso de
óleo, e reinstale-o.
7. Para limpar o filtro de
combustível – Pare o
motor. Feche a chave de
combustível – chave na
posição
horizontal.
Remova o filtro
de combustível e
desmonte-o. Lave o
filtro em solvente.
Seque com um pano
limpo. Reinstale-o.
Vela Remova o carvão
Ajuste a folga ●
Substitua se necessário
Filtro de ar Limpe-o
Substitua se necessário ●
Filtro Limpe-o
de combustível Substitua se necessário ●
Descarbonização Remova os depósitos
de carvão
Verifique e ajuste no ●
seu revendedor.
Item Ação A cada 50 horas A cada 150 horas
ou a cada mês ou a cada 3 meses
PROGRAMA DE MANUTEÇÃO
Diagrama da Fiação Elétrica para o GN0800 Diagrama da Fiação Elétrica para o GN0950
G/Y
G/Y
R
Tomada CA
Botão de parada do motor
Bobina
24 µ F/250VAC (10µF/300VAC)
B
0
0
Interruptor CA
3A (2A)
Montagem estator
Montagem rotor
Magneto
Unidade C.D.I.
Vela de ignição
DESLIGADO/LIGADO
B
B
Br
G/Y
Br
0
W/R
B = Preto
R = Vermelho
G = Verde
Br = Castanho
O = Alaranjado
G/Y = Verde/Amarelo
B/W= Preto/Branco
R R
Tomada CA
Interruptor
Lâmpada saída
24 µ F/300VAC
Montagem estator
Montagem rotor
Anunciador de óleo
Sensor de óleo
Luz de guia de óleo
DESLIGADO/LIGADO
Botão de parada do motor
Unidade T.C.I.
10A (6.5A)
1
2
3
4
Br
G
G
B
G/Y
Y B/W
B/W
220V 220V
G/Y
Condensador
B = Preto
R = Vermelho
G = Verde
Br = Castanho
G/Y = Verde/Amarelo
B/W= Preto/Branco
