Instructions d’Utilisation et Manuel de Pièces PW1091
14 Fr
Adresser toute correspondance à :
Campbell Hausfeld
Attn: Customer Service
100 Mundy Memorial Drive
Mt. Juliet, TN 37122 U.S.A. S’il vous plaît fournir l’information suivant:
- Numéro du modèle
- Numéro de série (si présent)
- Description de la pièce et son numéro
sur la liste
Pour Pièces de Rechange ou assistance technique, appeler 1-800-330-0712
Instructions d’Utilisation et Manuel de Pièces PW1091
11 Fr

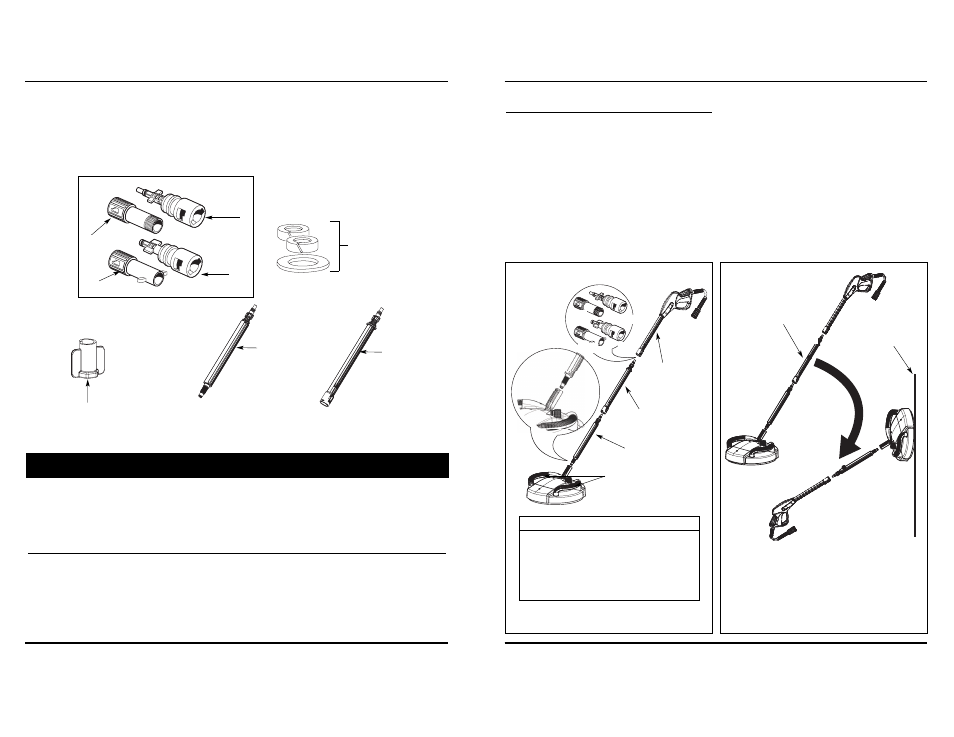

Assemblage
1. Fixer la rallonge filetée dans la base du net-
toyeur de surface. Ne pas trop resserrer.
La base devrait tourner facilement autour
de la rallonge tel qu’illustré sous la figure 1.
2. Fixer la rallonge à baïonnette à la première
rallonge et à la base. Glisser le raccord à
baïonnette dans la prise de la rallonge.
Tourner dans le sens des aiguilles d’une
montre, tel qu’illustré sous la figure 1.
3. Fixer l’adaptateur pour votre pistolet de pul-
vérisateur de lavage tel qu’illustré sous la
figure 1. Aucun adaptateur n’est requis avec
le nettoyeur Deck ‘N Drive utilisé avec la
plupart des pulvérisateurs de lavage élec-
triques Campbell Hausfeld.
4. Fixer le pistolet du pulvérisateur de lavage
tel qu’illustré sous la figure 1.
REMARQUE : Pour les surfaces verticales,
retirer la deuxième rallonge, tel qu’illustré
sous la figure 2.
Figure 1
Pistolet du pul-
vérisateur de lavage
(non fourni)
Rallonge à baïon-
nette
Rallonge filetée
#1*
#2*
#3* #4*
Adapters
#1 Large prise à petit fût
#2 M22-convient pour la plupart des
pulvérisateurs de lavage à gaz
#3 Husky ® , Black & Decker ® , et Faip ®
#4 Karcher ®
Figure 2
Deuxième rallonge
Retirer la deux-
ième rallonge en
nettoyant les sur-
faces verticales
Mur
Poignées de
maintien
Utiliser les
poignées de main-
tien au besoin en
nettoyant les sur-
faces verticales
* Pas compris.
No de Réf. Description Numéro de pièce Qté.
1 Large prise à l’adaptateur du petit fût PM062100SV 1
2 Adaptateur M22-convient pour la plupart des
pulvérisateurs de lavage à gaz
PM242100SV 1
3 Adaptateur Husky ® , Black & Decker ® , et Faip ® PM290040SV 1
4 Adaptateur Karcher ® PM290030SV 1
5 Trousse de joints PM342103SV 1
6 Outil pour embout et boulon central PM342104SV 1
7 Rallonge filetée PM342105SV 1
8 Rallonge à baïonnette PM342106SV 1
2
1
3
4
5
6
7
8
* En option
