7

CERWIN-VEGA!­SÉRIE­PROFESSIONNELLE­PASSIVE

Configuration­des­entrées­passives­d'extrême­grave

Les haut parleurs CVP-121 et CVP-118 sont équipés d'entrées Speakon

®

NL4, CVP-118 supplémentaires d'entrées de ¼ po.

La méthode la plus courante d'utilisation d'un haut parleur d'extrême grave consiste à envoyer le signal de sortie de votre
pupitre-mélangeur dans un filtre électronique séparant les fréquences basses des fréquences hautes. La sortie du filtre
correspondant aux fréquences basses est envoyée à l'entrée de l'amplificateur de puissance désigné pour le haut parleur
d'extrême grave. Selon la configuration des prises de sortie de l'amplificateur conduisant aux haut¬ parleurs, connectez le
haut parleur d'extrême grave avec un câble relié aux connecteurs Speakon ou aux prises de ¼ po (CVP-118 uniquement).
Vous pouvez également connecter les haut parleurs d'extrême grave sans filtre électronique.

Connexion de deux haut parleurs : Étant donné que toutes les entrées sur une Cerwin-Vega subwoofer
passif sont câblés en parallèle, il est possible de connecter deux haut parleurs en connectant la sortie de
l'amplificateur de puissance à l'une de ces entrées, puis le deuxième haut parleur d'extrême grave dans
l'autre. Chaque haut parleur d'extrême grave correspond à une charge de 4 ohms. Si vous connectez deux
haut parleurs d'extrême grave, la charge passe à 2 ohms. Si­ vous­ désirez­ connecter­ deux­ haut­
parleurs,­il­est­très­important­que­votre­amplificateur­puisse­supporter­charge­des­charges­de
2­ ohms.­ Il­ ne­ faut­ jamais,­ sous­ aucune­ circonstance,­ connecter­ plus­ de­ deux­ haut­ parleurs

d'extrême­grave­à­un­seul­canal­d'amplificateur.

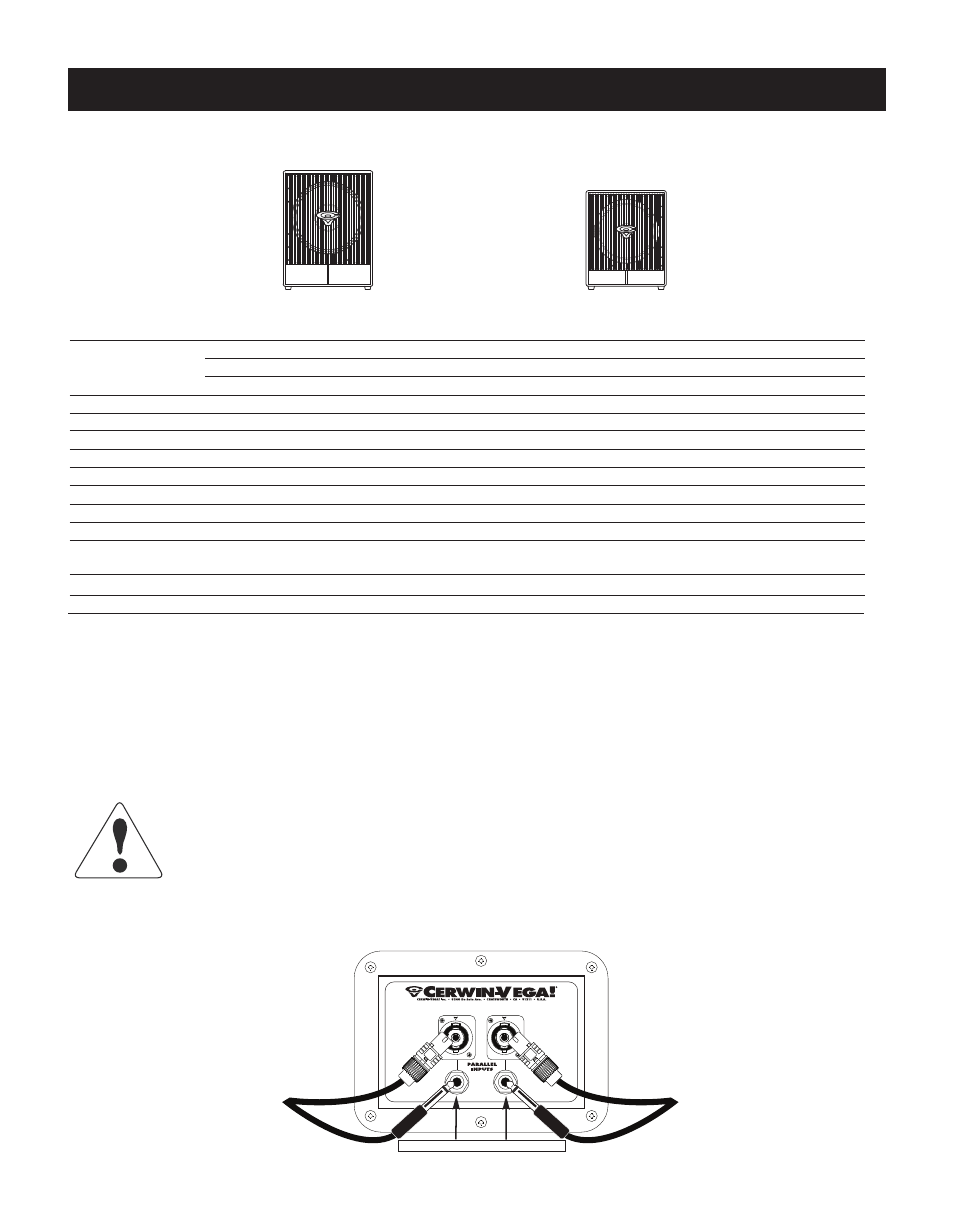

Connexion de plusieurs haut parleurs d'extrême grave

À partir d'un

amplificateur d'une

capacité nominale

de 2 ohms

Vers haut-parleur
d'extrême grave
supplémentaire

Fiche­technique

Haut-parleur d'extrême grave passif de 21 pouces
1000 W
2000 W
35 Hz - 135 Hz
33 Hz - 155 Hz
136 dB
103 dB
8 ohms
SW21A, 21 pouces avec technologie Stroker

®

4 po (10 cm)
Bois dur 18 mm
Peinture au polyuréthane Coolex
23.31” x 24.02” x 31.57”
59.2 cm x 61.0 cm x 80.2 cm
137 lbs / 62 kg
Roulettes amovibles : 2 fixes, 2 pivotantes

Haut-parleur d'extrême grave passif de 18 pouces
700 W
1400 W
41 Hz - 135 Hz
35 Hz - 160 Hz
132 dB
101 dB
8 ohms
SW18C, 18 pouces
3 po (7,6 cm)
Bois dur 18 mm
Peinture au polyuréthane Coolex
25.7” x 21.6” x 23.7
65.3 cm x 53.5 cm x 60 cm
86 lbs / 39 kg

Type de système
Puissance nominale Continue

Crête

Réponse en fréquence (-3 dB)
Gamme de fréquences (-10 dB)
Pression sonore maximale
Sensibilité (1w/1m)
Impédance
Circuit BF
Bobine acoustique
Enceinte
Finition
Dimensions (H x La x P)

Poids net
Accessoires

Haut-parleur­d'extrême­grave

CVP-121

CVP-118

1/4" d'entrées sur CVP-118 uniquement
