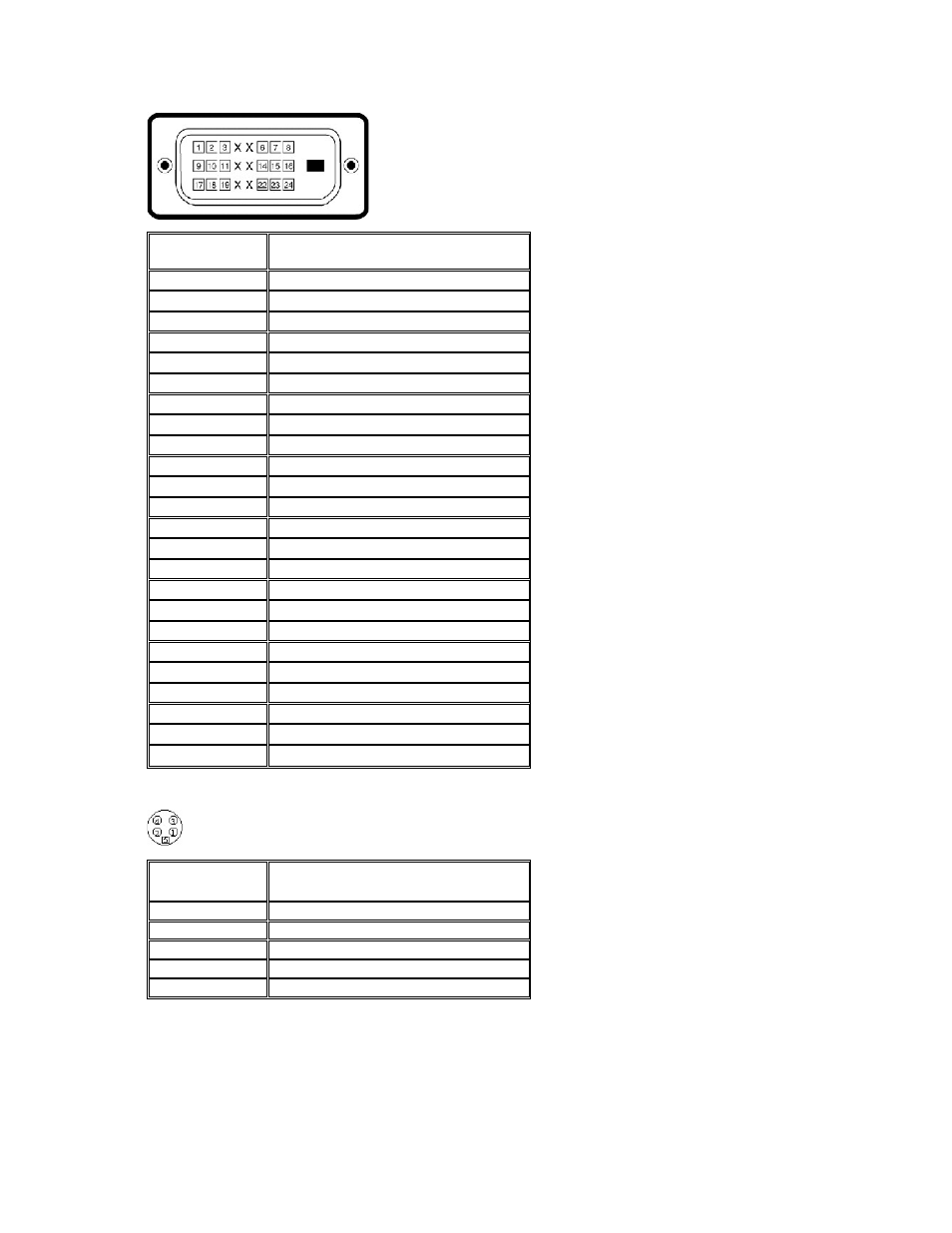

Conector S-video
Conector de vídeo Composite
Número de
patilla Lateral del cable de señal de 24
patillas clavijas
1 TMDS RX2-
2 TMDS RX2+
3 TMDS Tierra
4 Flotante
5 Flotante
6 Reloj DDC
7 Datos DDC
8 Flotante
9 TMDS RX1-
10 TMDS RX1+
11 TMDS Tierra
12 Flotante
13 Flotante
14 Alimentación +5V / +3.3V
15 Autoprueba
16 Detección de conector activo
17 TMDS RX0-
18 TMDS RX0+
19 TMDS Tierra
20 Flotante
21 Flotante
22 TMDS Tierra
23 Reloj+ TMDS
24 Reloj- TMDS
Número de
patilla Lateral del cable de señal de 5
patillas clavijas (cable no
incluido)
1 GND (Tierra)
2 GND (Tierra)
3 LUMA
4 CHROMA
5 GND (Tierra)
