7 GND-G
8 GND-B
9 Equipo 5V / 3,3V
10 GND-sync
11 GND
12 Datos DDC
13 H-sync
14 V-sync
15 Reloj DDC

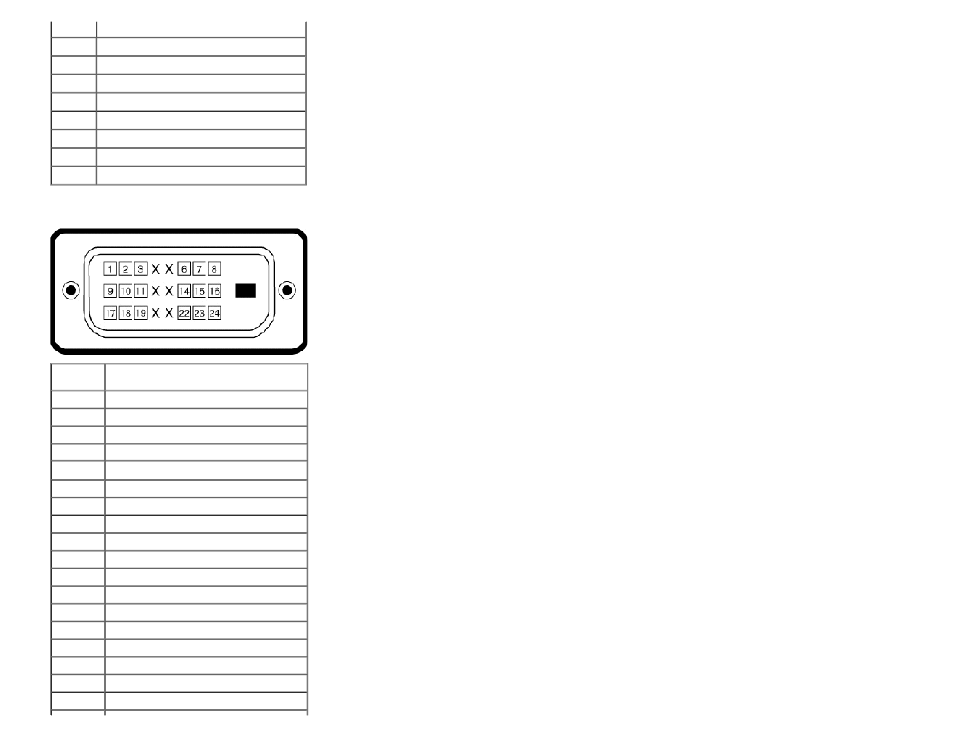

Conector DVI
Número
de pin
24-Extremo de terminales del cable de
señal conectadoCable de señal
1 TMDS RX2-
2 TMDS RX2+
3 Masa TMDS
4 Flotante
5 Flotante
6 Reloj DDC
7 Datos DDC
8 Flotante
9 TMDS RX1-
10 TMDS RX1+
11 Masa TMDS
12 Flotante
13 Flotante
14 Alimentación +5V/+3,3V
15 Test automático
16 Detección de conexión en caliente
17 TMDS RX0-
18 TMDS RX0+
