20
Istruzioni di montaggio:
Montaggio ritto o appeso.
Accertarsi che i proiettori non vibri-
no, che non sporgano dal paraurti
e che siano montati simmetrica-
mente.
Attrezzi necessari:
• metro pieghevole
• pinza multiuso
• chiave combinata SW 13
• chiave combinata SW 8

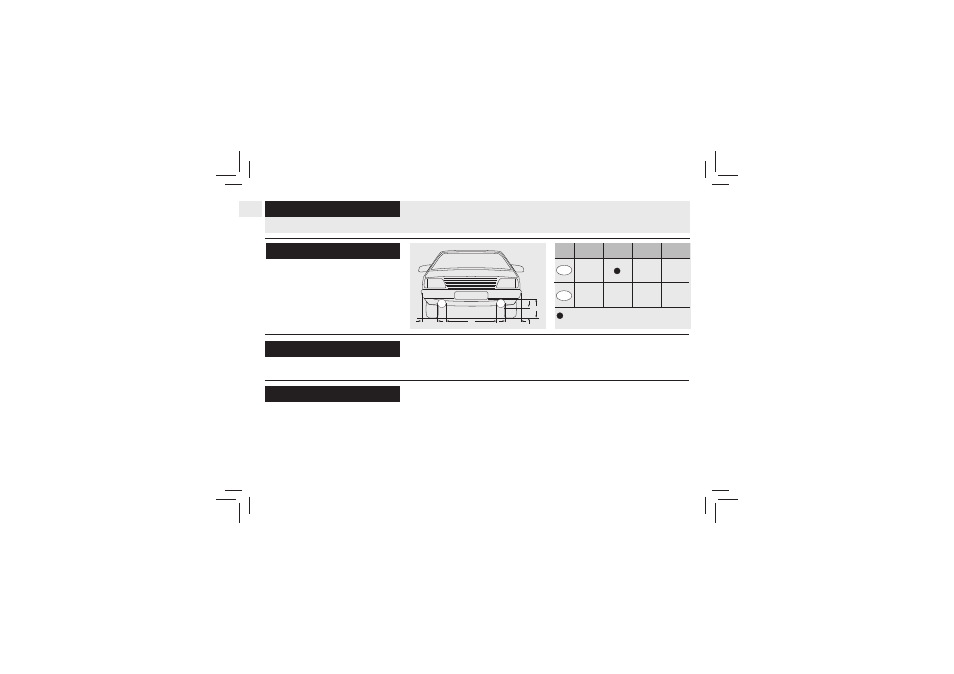

= montare ad una altezza che
non superi la luce anabbagliante
CH
I
250
mm 1200
mm
400
mm
A
min.
B
min.
C min. D min.
1. Cornice di montaggio 2. Cablaggio con relais
Accessori: vedi foto pagina 6
(da ordinare a parte)
Montaggio ritto o appeso
Operazioni di montaggio:
3. Montare il supporto e avvitare
stabilmente le viti. 1. Defi nire la posizione di montag-
gio e contrassegnare i punti di
fi ssaggio secondo quanto indicato
nelle precedenti istruzioni di mon-
taggio.
2. Sgrossare con una punta da
3 mm e rifi nire con una punta da
8,5 mm. Applicare della protezione
antiruggine sui fori praticati.
• trapano con punte Ø 3 mm,
Ø 8 mm, Ø 12 mm
• cacciavite a croce
250
mm 400
mm 600
mm
D C C
A
B
