Kiinnitä muunninyksikön 4
kiinnityssanka 5 näkymättömästi ja
roiskeveden pitävästi valonheittimen
läheisyyteen (johdon pituus maks.
45 cm).
Vältä valonheittimen ja
muunninyksikön välisen johdon
vääntämistä yli 90
°
ja/tai liiallista
taivuttamista, säde
≤
20 mm.
Työnnä tiivistysrengas 6
pistokkeeseen 7 .
Kiinnitä pistoke 7 polttimoon,
paina sisään, niin että se lukittuu
paikalleen.

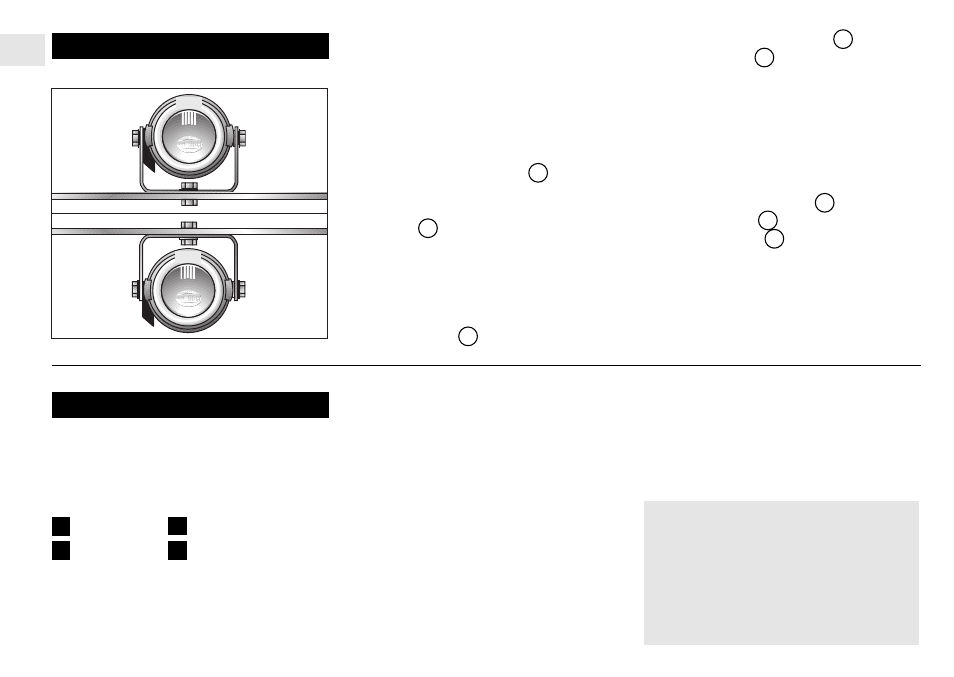

Seisova tai riippuva kiinnitys, joko
puskurin ala- tai yläpuolelle:
tukevasti ja symmetrisesti.
Määrittele asennuskohta ja merkitse
kiinnityspisteet.
Poraa 3 ja 8,5 mm reiät 1 . Käsittele
ruostesuojalla.
Asenna valonheittimen jalka ja
esikiristä 2 .
Aseta valonheitin oikeaan asentoon
(TOP-merkintä aina ylhäällä,
Hella-teksti oikeinpäin,
vedenpoistoreikä alaspäin, ruuvaa
kiinnitettyyn jalkaan ja kiristä kiinni
käsivaraisesti) 3 .
Sivu 3 Asennus
20
Sivu 4 Sähköliitäntä
Kuva A: Yksittäis valonheitin
Kuva B: Valonheitinsarja
Johtojen värit:
= ruskea = sininen
= punainen = keltainen/harmaa
A
B C
D
Asenna rele liitäntänavat alaspäin,
jolloin rele on suojattu roiske- ja
kondenssivedeltä.
Käytä sähköliitään yksinomaan
valonheittimen mukana
toimitettavaa erikoisjohtosarjaa.
Irrota ensin maajohto akusta ja
suorita vasta sitten, sähköliitäntä
kytkentäkaavan esittämällä
tavalla.
Johtosarjaa pidennettäessä
kiinnitä huomiota johdon
riittävään poikkipinta-alaan.
Johdon vastus muunninyksikön
ja akun välillä ei saa ylittää 150
m
Ω
(12 V) tai
300 m
Ω
(24 V).
Kuva A: Asennustyökalut
Liitä akun maajohto (-) takaisin
paikalleen. Tarkasta valojen
toiminta, suuntaa valonheittimet,
kiristä ruuvit tiukalle ja kiinnitä
liitäntäjohdot tukevasti.
TOP
TOP
