Hella Jumbo 320 Xenon User Manual

Page 8

Um ein Positionslicht in einem
Zusatzscheinwerfer zu betreiben, sind
bestimmte Anbaumaße einzuhalten.
Sollten diese gesetzlichen Anbauvor-
schriften nicht eingehalten werden, bzw.
die Benutzung eines zusätzlichen Paares
Positionsleuchten nicht zulässig sein
darf das Positionslicht nicht betrieben
werden. Das Positionslicht muss aus
Dichtigkeitsgründen im Zusatz-
scheinwerfer verbleiben.

Gesetzliche Betriebserlaubnis der
Länder für zusätzliches Positionslicht:

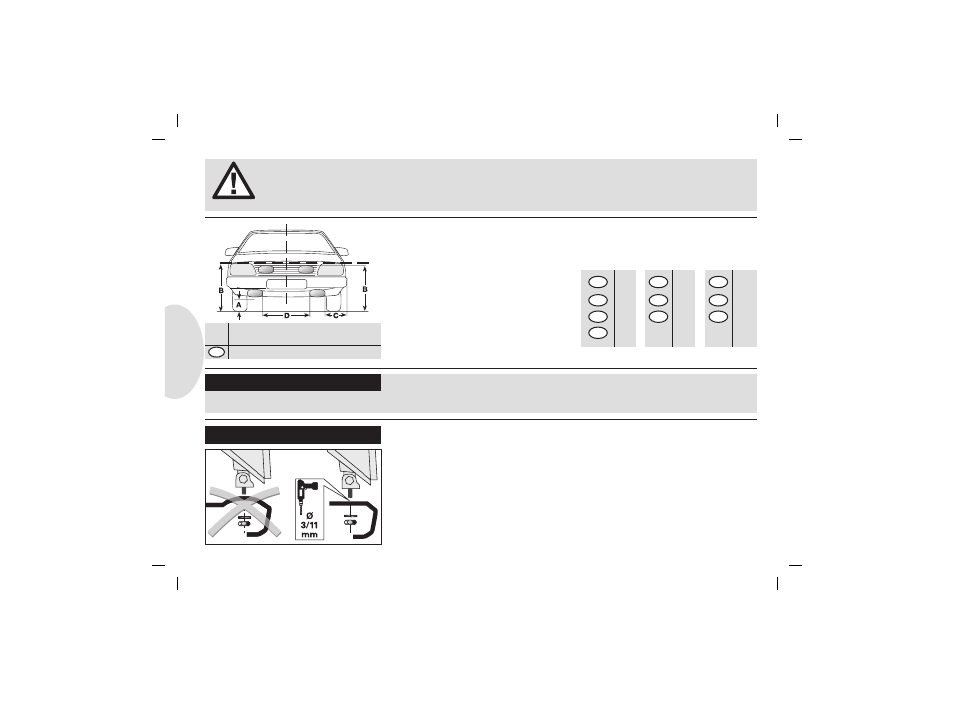

Montage hängend oder stehend,
oberhalb oder unterhalb der Stoß-
stange möglich. Scheinwerfer dürfen
nicht vibrieren, über die Motorhaube
ragen und müssen symmetrisch
angebracht sein.

Montageposition auf gerader Fläche
festlegen und Befestigungspunkte

anzeichnen.
Mit 3 mm vorbohren und 11 mm
aufbohren. Gebohrte Metallteile
mit Rostschutz versiegeln.
Halterung vormontieren.
Scheinwerfer ans Fahrzeug schrauben
(falls erforderlich mit Zweipunkthalter).

Scheinwerfer ausrichten und alle
Schrauben festziehen.

• Zollstock

• Kombizange

• Zange für Quetschverbinder

• Maul- oder Ringschlüssel SW 17

• Bohrmaschine mit Bohrer

Ø 3, 5, 6, 11, 12 mm

• Innensechskantschlüssel 3, 6 mm

Benötigtes Werkzeug

A min.

(mm)

350

B max.

(mm)

1.500

C min.

(mm)

400

D min.

(mm)

600

Seite 3 Montage

G gesetzlich zulässig Hgesetzlich unzulässig

FIN

H
H

Anbauvorschrift
nach ECE-Regelung
48, StVZO § 50 ist zu
beachten!
