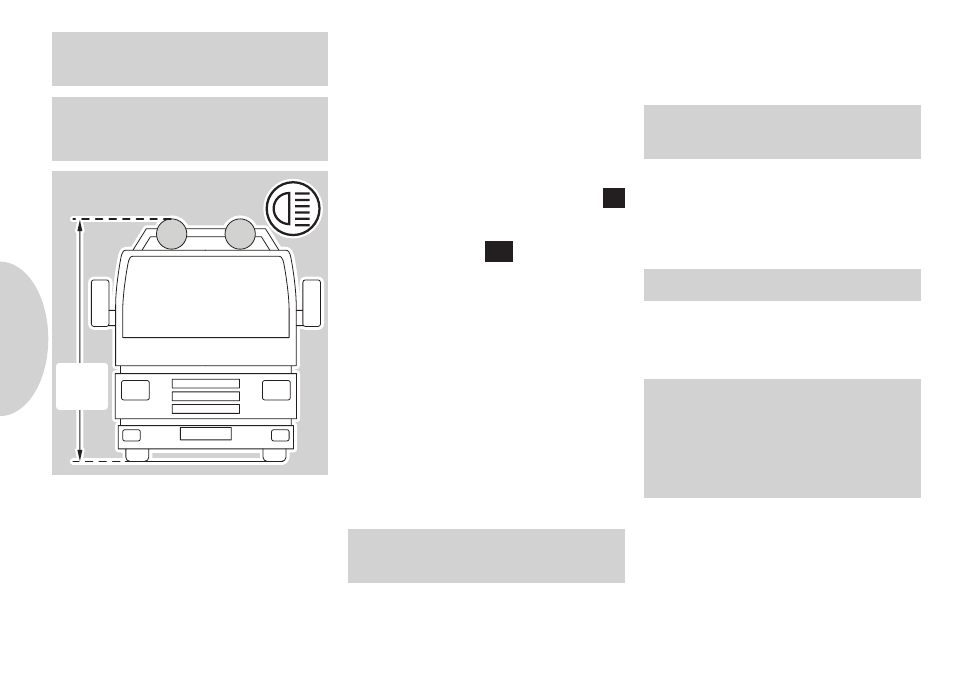

max.
4 m
27
poratut metalliosat.
Huomioi lisävaloja asentaessasi,
että kopan päällä oleva ”TOP”-
merkintä näyttää ylöspäin. Asennoi
lisävalot piirroksen mukaan ja
kiristä ruuvit.
Asenna johdot kytkentäkaavion
mukaan ja liitä. Kytkentäkaavion I
mukaan lisävalot kytketään päälle
yhdessä kaukovalojen kanssa.
Kytkentäkaavion II mukaan
lisävalot kytketään kaukovaloihin
erillisestä katkaisimesta.
Maakohtaisia lakeja on nouda-
tettava joka tapauksessa.
Testaa valolaitteisto. Kiinnitä liitos-
johdot huolellisesti.
Säädätä kaukovalot asiantunte-
valla korjaamolla.
Vain oikein säädetyt kaukovalot
tuottavat ihanteellista valoa.
Asenna releet liitospuristimilla
alapuolelle siten, että ne ovat
Asennus:
Sivu 6, 7, 8, 27
Lisävalot voidaan asentaa pysty-
tai riippuasentoon. Ne eivät saa
täristä eikä ylettyä konepellin yli ja
ne on sijoitettava symmetrisesti.
Valitse asennuspaikka ja piirrä
kiinnityspisteet.
Poraa ensin 3 mm ja sitten läpi
11 mm poranterällä. Ruostesuojaa
suojassa roiskevedeltä.
Asenna katkaisija kojelautaan
tarvittaessa ja lain salliessa.
Vaihda polttimo piirroksen mukaan.
Älä koske polttimoon paljain sor-
min! Käytä paperiliinaa tai muuta
samantapaista.
Sammuta valonheittimet aina
ennen lampun vaihtoa ja erota ne
syöttöjännitteestä.
TÄRKEÄÄ!
Muunninyksikköä ei saa koskaan
käyttää ilman lamppua, koska pi-
stokkeessa voi syntyä vaarallisia
ylilyöntejä ja sen seurauksena
vaurioita.
Anna lampun jäähtyä ensiksi. Käytä
lampun vaihdon aikana suojalaseja
ja suojakäsineitä.
Ksenonlampun lasikupu on täytetty
erilaisilla kaasuilla ja metallihöyryillä
ja on paineen alainen (särky-
Polttimonvaihto:
Kuva sivu 11
Sähköinen liitäntä:
Sivu 9, 10
Lisävalojen asennuskorkeudesta
ja – leveydestä ei ole erityisiä
määräyksiä.
Turvallisuusohjeita:
