27
©2012 NEDIS BV. Camlink is a registered trademark of NEDIS BV. Although every effort has been
made to ensure the accuracy of the information contained in this manual specifications are subject to
change and therefore NEDIS BV cannot guarantee its correctness and completeness at all times.

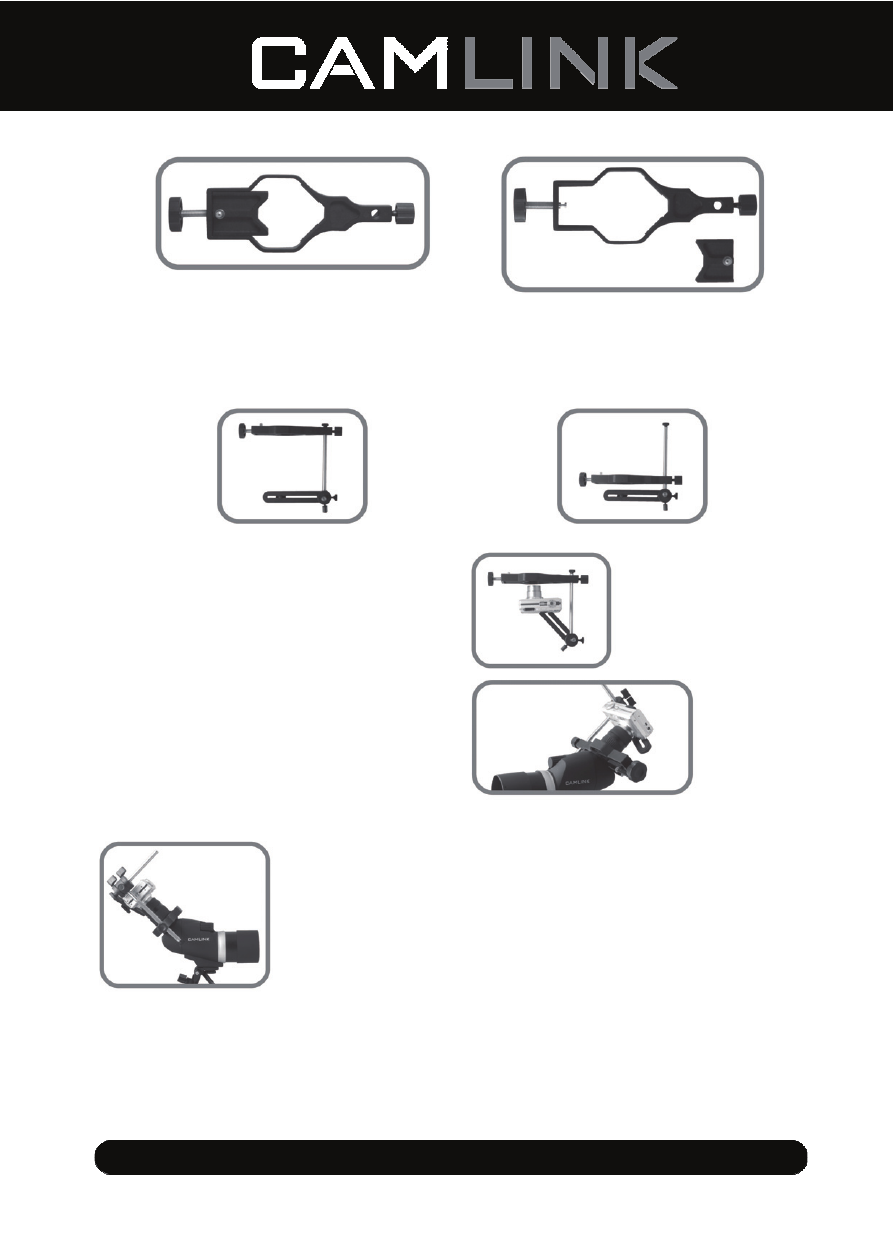

Kis átmérőjű okulárrögzítők esetén a szorító
betétjét NEM VESSZÜK KI.
Nagyobb átmérőjű okulárrögzítők esetén
ki kell venni a szorító betétjét. A kivétel a
betétnek a csatornájából való
kicsúsztatásával történik.
4. Lazítsa meg a fényképezőgép-adapter szorítójának hosszabbító felőli végén található rögzítőgombot és
húzza ki a fényképezőgép-adapter hosszabbítósínjét ameddig csak lehet.
Teljesen kihúzva Teljesen visszanyomva
5. Erősítse a fényképezőgépet a rögzítőkarjára.
MEGJEGYZÉS: Itt és a következő képeken csak
szemléltetésül van bekapcsolva a fényképezőgép
(kinyomódott az objektívje).
6. A fényképezőgép adapternek a távcsőhöz erősítése
előtt állítsa be a következők szerint.
7. Óvatosan csúsztassa a fényképezőgép adapterének szorítóját a távcső okulárrögzítőjére (lásd az
ábrát).
Mielőtt a helyére rögzítené, állítsa tengelybe a fényképezőgép
rögzítőkarját és a fényképezőgép adapterének szorítóját a kívánt
helyzetben. Ne húzza túl a fényképezőgép adapterének szorítóját,
mert megsérülhet a távcső okulárrögzítője.
Nézze meg a képen, hogyan kell helyesen a megfigyelő távcsőhöz
erősíteni a fényképezőgépet.
NE AZ OKULÁRHOZ ERŐSÍTSE A FÉNYKÉPEZŐGÉP
ADAPTERÉNEK SZORÍTÓJÁT!
8. Kapcsolja be a fényképezőgépet és állítsa úgy be, hogy maximálisan kiemelkedjen az objektívje.
(MEGJEGYZÉS: beépített zoomobjektíves fényképezőgépeken az objektív nem emelkedik ki a
fényképezőgép testéből.)
9. Úgy állítsa be a fényképezőgépet a rögzítőkaron (oldalirányban) és a sínen (fel-le), hogy objektívja
pontosan egytengelyű legyen az okulárral. (A fényképezőgép rögzítőkarjának forgópontjánál is
figyelembe vehető a fényképezőgép hossza és objektívjának konfigurációja.)
