3 Anschlüsse und Bedien-
elemente
L.U.C.A.S PERFORMER Subwoofer
1 Limiter LEDs
Der „Drehzahlmesser“ des Aktiv-Systems. Anzeigen
über den Betriebsstatus. Siehe auch Info zu den
Limiter LEDs.
2 Power On LED
Diese LED leuchtet, wenn der Power-Schalter (Siehe
Rückseite) auf On steht und entsprechende Netzver-
bindung besteht.
3 Gain Left/ Right
Bedienung: Drehen Sie den Gain-Regler vor dem
Einschalten des Systems zu (Drehung nach links).
Stellen Sie sicher, dass das System vor dem Ein-
schalten mit den Satelliten verkabelt ist und dass
alle übrigen angeschlossenen Komponenten schon
vorher in Betrieb sind. Sowohl das angeschlossene
Mischpult als auch alle mit ihm verbundenen Signal-
quellen wie Keyboards, Instrumentalverstärker,
Effekte usw. sollten eingeschaltet sein.
Drehen Sie den Gain-Regler nach dem Einschalten
auf die Mittelstellung (0 dB). Wenn Sie ein Misch-
pult in Ihrer Anlage benutzen, ist diese Pegelstellung
zu bevorzugen. Hinweis: Falls Sie einen CD-Player
oder ein Keyboard direkt anschließen möchten, kann
unter Umständen nicht die maximale Lautstärke er-
zielt werden. Drehen Sie dazu den Gain-Regler ganz
nach rechts.
Falls Verzerrungen oder Übersteuerungen auftreten,
überprüfen Sie die Signalquellen und reduzieren Sie
nach Möglichkeit dort das Ausgangssignal. Lässt
sich das zu L.U.C.A.S PERFORMER führende Signal
auf diese Weise nicht verändern, passen Sie es mit
den Gain-Reglern an. (s.a. Tipps und Tricks)
4 Subwoofer Level
Bedienung: In Mittelstellung ist die Lautstärke des
Subwoofers gegenüber den Satelliten so angepasst,
dass ein homogener Klangeindruck mit ausge-
wogenem Bass- und Mittelhochton-Anteil (Satellit)
besteht. Durch Drehen des Subwoofer Level Reglers
nach links oder rechts kann die Lautstärke des
Subwoofers bei Bedarf erniedrigt (bis zu-12 dB) bzw.
erhöht werden(bis zu +6 dB).
5 Ground
Ground-Schalter für die Trennung von Signal- und
Gehäusemasse bei Brummproblemen. Beim Auftre-
ten von tieffrequentem Brummen betätigen Sie den
Ground-Schalter. Führt dies nicht zum Erfolg, über-
prüfen Sie die Kabel, die zu L.U.C.A.S PERFORMER
führen, und alle am Mischpult ankommenden Signa-
le auf Mängel (s. a. Tipps und Tricks). In gedrücktem
Zustand wird die Masse getrennt.
6 Input Left bzw. Input Right (XLR-Klinken-
Kombibuchse)
L.U.C.A.S PERFORMER besitzt getrennte Eingänge
für den linken und rechten Kanal zum Anschluss ei-
nes Mischpultes. Anschluss: Schließen Sie die von
Ihrem Mischpult kommenden Signalkabel (Master
left/right, Line out o.ä.) an die symmetrierten Input
Buchsen mit einem XLR-Mikrofonkabel an.
Die Belegung der XLR-Stecker muss dabei wie folgt
sein: 1= Ground, 2= +, 3= -.
Für die symmetrische Signalführung kann ebenfalls
ein Kabel mit Stereo-Klinkenstecker verwendet
werden. Unsymmetrische Signale können mit einem
Mono-Klinkenstecker angeschlossen werden.
7 Through Left, Trough Right
Anschluss: Paralleler Ausgang zur Weiterleitung des
Line-Signals (links bzw. rechts), z.B. an weitere
Systeme, einzelne Komponenten, Monitor-Endstufen
etc. mittels XLR-Kabel.
8 To Satellite Left und Right
Anschluss: Verbinden Sie die Speakon
® Ausgangs-
buchsen mit den L.U.C.A.S PERFORMER Satelliten
links und rechts mit einem Speakon
® Lautsprecher-
kabel. Hinweis: Die Speakon ® Stecker müssen durch
Drehen im Uhrzeigersinn einrasten!
9 Power-Schalter
Bedienung: Der Ein/Aus-Schalter für das Aktiv-
System. Im eingeschaltetem Zustand leuchtet die
Power On LED auf. Das Aktiv-System L.U.C.A.S
PERFORMER sollte immer zuletzt, d.h. nach allen
anderen Komponenten, eingeschaltet und zuerst,
d.h. vor allen angeschlossenen Geräten,
ausgeschaltet werden.

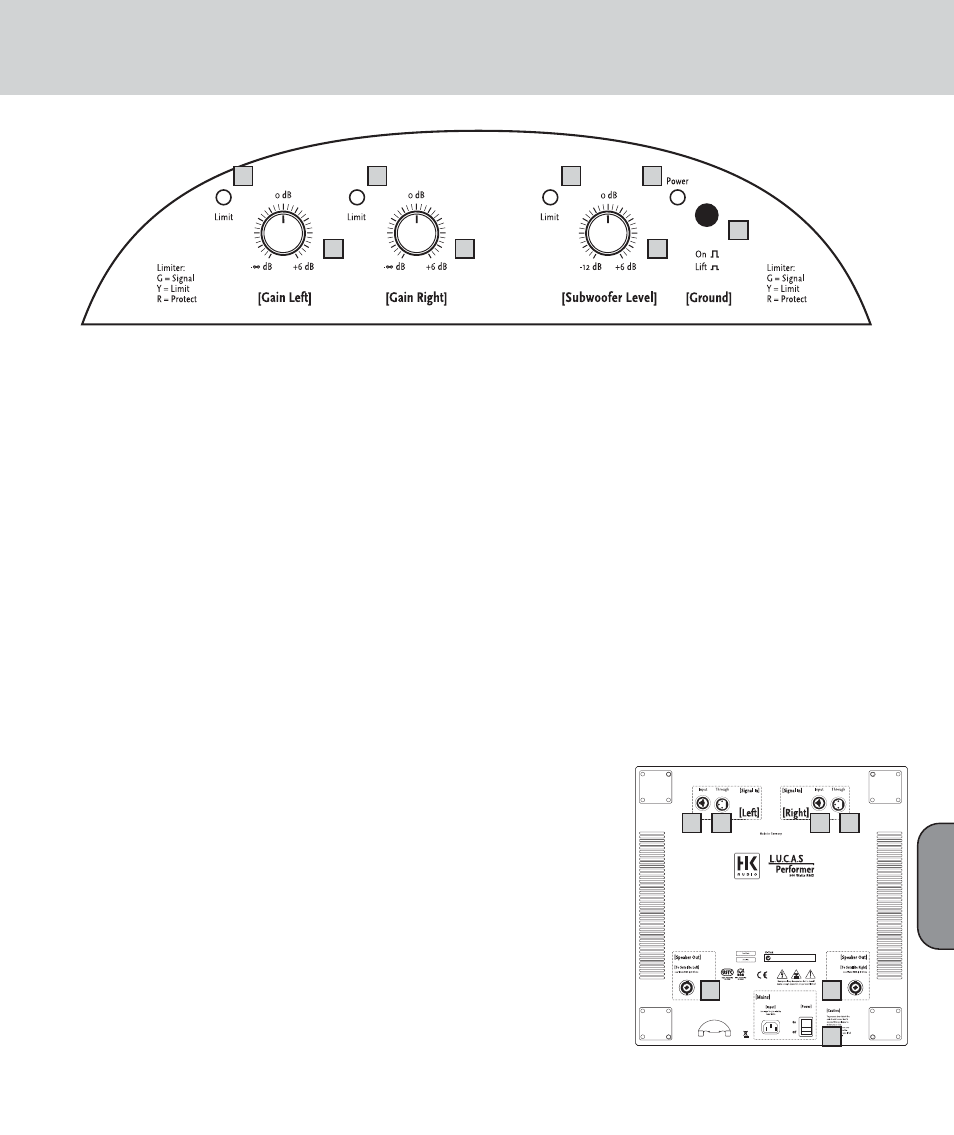

L.U.C.A.S PERFORMER -- user panel
